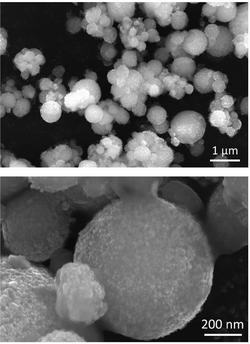

1.纳米铜包覆铝复合燃料的制备方法，它是在氢氧化铜和铝粉的混合水相悬浊液中，添加痕量铜离子络合剂柠檬酸三钠和铝离子络合剂氟化铵，将反应获得的紫红色产品离心分离，得到纳米铜包覆铝复合燃料；其特征是该制备方法包括以下步骤：（1）常温常压下，分别配置一定浓度的硫酸铜水溶液和氢氧化钠水溶液，将硫酸铜水溶液和氢氧化钠水溶液依体积比1:1混合均匀，形成氢氧化铜悬浊液；将氢氧化铜悬浊液离心分离，用去离子水洗涤至酸碱度中性，得氢氧化铜；

（2）将氢氧化铜和铝粉加入到水中进行超声分散，得到氢氧化铜和铝粉的混合水相悬浊液；

（3）将步骤（2）的混合水相悬浊液中加入痕量铜离子络合剂柠檬酸三钠和铝离子络合剂氟化铵，整个过程在500‑800转/分搅拌下进行，反应一定时间后，将产物进行离心和洗涤，45℃干燥，得到纳米铜包覆铝复合燃料。

2.根据权利要求1所述的纳米铜包覆铝复合燃料的制备方法，其特征是：所述铝粉的粒径范围为100 ‑800纳米。

3.根据权利要求1所述的纳米铜包覆铝复合燃料的制备方法，其特征是：步骤（1）中，硫酸铜水溶液浓度控制在 0.01‑0.1 mol/L，氢氧化钠水溶液浓度为硫酸铜水浓度的2.1倍。

4.根据权利要求1所述的纳米铜包覆铝复合燃料的制备方法，其特征是：步骤（2）中，所述氢氧化铜和铝粉的混合水相悬浊液中，氢氧化铜、铝粉和水三者的重量比是0.001‑0.01：

0.01：1。

5.根据权利要求1所述的纳米铜包覆铝复合燃料的制备方法，其特征是：步骤（2）中，所述的超声分散条件是：超声分散功率60‑360瓦。

6.根据权利要求1所述的纳米铜包覆铝复合燃料的制备方法，其特征是：步骤（3）中，所述痕量铜离子络合剂柠檬酸三钠的重量为氢氧化铜的重量的百分之一；所述铝离子络合剂氟化铵在氢氧化铜和铝粉的混合水相悬浊液中的浓度控制为0.05‑0.2 mol/L。

7.根据权利要求1所述的纳米铜包覆铝复合燃料的制备方法，其特征是：步骤（3）中，所述反应时间为1‑5分钟。
