专利号: 2018105873731
申请人: 界首市众鑫科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

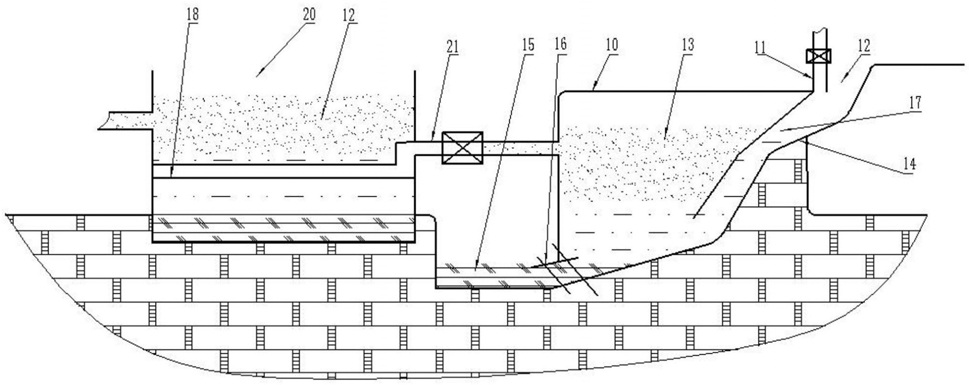

1.一种用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,包括一次沉淀池和二次沉淀池,所述一次沉淀池上端设有输送废水的第一管道,一次沉淀池右端设有用于投放生石灰的进料口,所述第一管道的进水口设置在进料口的上端处,一次沉淀池远离进料口的一侧设有二次沉淀池,所述二次沉淀池和一次沉淀池经由第二管道连通,一次沉淀池中和沉淀后形成的上层清液输送至二次沉淀池,上层清液在二次沉淀池再次沉淀后形成的上层二次清液回收利用。

2.根据权利要求1所述的用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,所述一次沉淀池底部设有滑坡,所述滑坡较高端设置在进料口处,滑坡较底端设置在一次沉淀池远离进料口一侧的底端,所述一次沉淀池靠近二次沉淀池的一侧还设有用于收集硫酸钙的积蓄池,一次沉淀池上设有位于靠近二次沉淀池一侧的阀门。

3.根据权利要求2所述的用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,所述滑坡上端还设有用于将废水和生石灰一起导向至一次沉淀池中部的导向通道。

4.根据权利要求1所述的用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,所述第一管道和第二管道上均设有控制开关。

5.根据权利要求1所述的用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,所述二次沉淀池中部还水平设有引流管,所述引流管的周向侧壁设有通孔,所述引流管一端和第二管道的一端连通。

6.根据权利要求1所述的用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,所述二次沉淀池内还设有缓冲机构,所述缓冲机构设置在二次沉淀池靠近第二管道的一端,缓冲机构包括承载台,所述承载台固联在二次沉淀池靠近第二管道的一端,承载台上端面沿二次沉淀池侧壁上布置有汇聚平台,所述承载平台上端面远离第二管道的一端还设有阻隔板,所述阻隔板下端设有输送通道,所述输送通道位于二次沉淀池的中层浑浊层处。

7.根据权利要求6所述的用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,所述汇聚平台、组隔板以及承载台围合形成有缓冲腔。

8.根据权利要求7所述的用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,所述缓冲腔内还设有倾斜台,所述倾斜台整体呈直角三角锥形状,倾斜台的两直角边嵌设在汇聚平台和承载台围合形成的直角处。

9.根据权利要求8所述的用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,所述汇聚平台和承载台整体为矩形状,倾斜台上垂直于承载台的且贴靠在汇聚平台的直角边的长度为0.5~0.65倍汇聚平台高的长度。

10.根据权利要求6所述的用于处理沉淀法制备白炭黑工艺废水的沉淀池,其特征在于,所述二次沉淀池远离第二管道的一端还设有排出口,所述排出口位于二次沉淀池的上层二次清液中间位置处,所述排出口上设有控制开关。
