专利号: 2018105874467
申请人: 潘芊璇
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

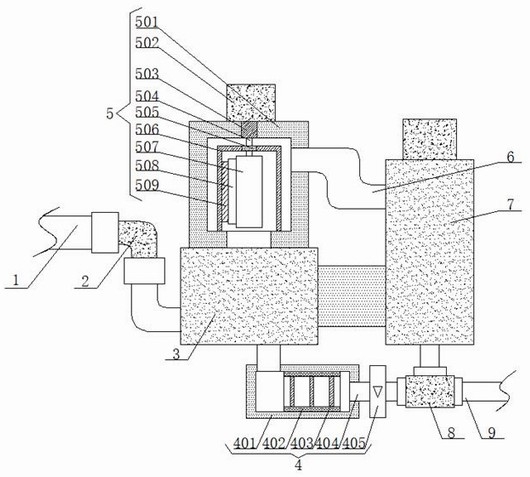

1.一种水利工程排水系统,包括进水管(1),所述进水管(1)的右端固定连通有弯管(2),所述弯管(2)的右端安装有杂质粉碎机构(3),所述杂质粉碎机构(3)的上表面固定连接有碎渣阻挡清扫机构(5),所述碎渣阻挡清扫机构(5)的右端固定连通有连接管(6),所述连接管(6)的右侧安装有水利控水机构(7),所述杂质粉碎机构(3)的下方安装有杂质过滤机构(4),其特征在于:所述杂质粉碎机构(3)包括粉碎箱(301)、粉碎刀(302)、导管(303)、通孔(304)、固定盒(305)、第一密封轴承(306)、导入管(307)、转杆(308)、碎渣管(309)、第二密封轴承(310)和第一直流电机(311),所述弯管(2)远离进水管(1)的一端固定连通有导入管(307),所述弯管(2)的右侧放置有粉碎箱(301),所述导入管(307)远离弯管(2)的一端与粉碎箱(301)左侧面的下部固定连通,所述粉碎箱(301)右侧面的中部固定连接有固定盒(305),所述固定盒(305)远离粉碎箱(301)内侧壁的中部固定连接有第一直流电机(311),所述第一直流电机(311)的输出端固定连接有转杆(308),所述固定盒(305)左侧面的中部开设有通孔(304),所述粉碎箱(301)右侧面的中部固定镶嵌有第二密封轴承(310),所述转杆(308)远离第一直流电机(311)的一端依次贯穿通孔(304)和第二密封轴承(310)并延伸至粉碎箱(301)的内部,且转杆(308)的外表面与第二密封轴承(310)的内圈固定连接,所述转杆(308)位于粉碎箱(301)内部的外表面固定连接有两组相对称的粉碎刀(302),所述粉碎箱(301)底面的中部固定连通有碎渣管(309),所述粉碎箱(301)上表面的中部固定连通有导管(303);

所述碎渣阻挡清扫机构(5)包括清扫箱(501)、第二直流电机(502)、第三密封轴承(503)、连接柱(504)、第四密封轴承(505)、筛网筒(506)、安装块(507)、安装板(508)和清扫刷(509),所述粉碎箱(301)的上表面固定连接有清扫箱(501),所述导管(303)远离粉碎箱(301)的一端与清扫箱(501)底面的中部固定连通,所述清扫箱(501)上表面的中部固定连接有第二直流电机(502),所述第二直流电机(502)的输出端固定连接有连接柱(504),所述清扫箱(501)上表面的中部固定镶嵌有第三密封轴承(503),所述清扫箱(501)的内底壁固定连接有筛网筒(506),所述筛网筒(506)上表面的中部固定镶嵌有第四密封轴承(505),所述连接柱(504)远离第二直流电机(502)的一端依次贯穿第三密封轴承(503)和第四密封轴承(505)并延伸至筛网筒(506)的内部,且连接柱(504)的外表面分别与第三密封轴承(503)和第四密封轴承(505)的内圈固定连接,所述筛网筒(506)的内部放置有安装块(507),所述连接柱(504)远离第二直流电机(502)的一侧面与安装块(507)上表面的中部固定连接,所述安装块(507)的左侧面固定连接有安装板(508),所述安装板(508)的左侧面固定连接有清扫刷(509),且清扫刷(509)的左侧面与筛网筒(506)的内侧壁相接触;

所述水利控水机构(7)包括滑杆(701)、螺纹管(702)、固定块(703)、第五密封轴承(704)、控水孔(705)、限量筒(706)、密封槽(707)、正反电机(708)、第六密封轴承(709)、螺纹杆(710)、滑槽块(711)、限位板(712)、滑环(713)、限位柱(714)、限位管(715)、密封块(716)、导流管(717)和控水箱(718),所述清扫箱(501)的右侧放置有控水箱(718),所述控水箱(718)左侧面的下部与固定盒(305)的右侧面固定连接,所述控水箱(718)上表面的中部固定连接有正反电机(708),所述正反电机(708)的输出端固定连接有螺纹杆(710),所述控水箱(718)内底壁的中部固定连接有限量筒(706),所述控水箱(718)内底壁的中部开设有密封槽(707),且密封槽(707)与限量筒(706)相连通,所述限量筒(706)的内部放置有与密封槽(707)相适配的密封块(716),所述密封块(716)的上表面固定连接有两个相对称的限位柱(714),所述限量筒(706)的上表面固定镶嵌有两个相对称的限位管(715),每个所述限位柱(714)远离密封块(716)的一端均贯穿限位管(715)并延伸至限量筒(706)的上方,两个所述限位柱(714)相互靠近一侧面之间的上部固定连接有限位板(712),所述限位板(712)底面的中部固定镶嵌有与螺纹杆(710)相适配的螺纹管(702),所述控水箱(718)上表面的中部固定镶嵌有第六密封轴承(709),所述螺纹杆(710)远离正反电机(708)的一端依次贯穿第六密封轴承(709)和螺纹管(702)并延伸至限位板(712)的下方,所述螺纹杆(710)的外表面与第六密封轴承(709)的内圈固定连接,且螺纹杆(710)与螺纹管(702)螺纹连接,所述控水箱(718)的内侧壁固定连接有两个相对称的滑槽块(711),每个所述滑槽块(711)的内部均固定连接有滑杆(701),每个所述滑杆(701)的外表面均套设有与滑杆(701)相适配的滑环(713),所述密封槽(707)的内底壁固定连通有导流管(717);

所述杂质过滤机构(4)包括过滤箱(401)、空槽块(402)、过滤棉(403)、导出管(404)和阀门(405),所述粉碎箱(301)的下方放置有过滤箱(401),所述碎渣管(309)远离粉碎箱(301)的一端与过滤箱(401)上表面的左侧固定连通,所述过滤箱(401)的内部固定连接有空槽块(402),所述空槽块(402)的内部固定连接有等距离排列的过滤棉(403),所述过滤箱(401)右侧面的中部固定连通有导出管(404),所述导出管(404)的外表面固定连接有阀门(405);

所述粉碎箱(301)远离固定盒(305)内侧壁的中部固定镶嵌有第一密封轴承(306),所述转杆(308)远离第一直流电机(311)一端的外表面与第一密封轴承(306)的内圈固定连接。

2.根据权利要求1所述的一种水利工程排水系统,其特征在于:所述限量筒(706)上表面的中部固定连接有第五密封轴承(704),所述螺纹杆(710)远离正反电机(708)一端的外表面与第五密封轴承(704)的内圈固定连接。

3.根据权利要求1所述的一种水利工程排水系统,其特征在于:两个所述滑环(713)相互靠近一侧面的中部均固定连接有固定块(703),两个所述固定块(703)相互靠近的一侧面分别与两个限位柱(714)相互远离一侧面的上部固定连接。

4.根据权利要求1所述的一种水利工程排水系统,其特征在于:所述控水箱(718)的下方放置有三通管(8),所述导流管(717)远离控水箱(718)的一端与三通管(8)的上表面固定连通,所述导出管(404)远离过滤箱(401)的一端与三通管(8)的左侧面固定连通,所述三通管(8)的右侧面固定连通有排水管(9)。

5.根据权利要求4所述的一种水利工程排水系统的排水控制方法,其特征在于:排水控制方法包括如下步骤:

S1,将该水利工程排水系统安装至水利工程的出水端,将进水管(1)与工程出水端固定连通;

S2,水体通过弯管(2)和导入管(307)导入到粉碎箱(301)的内部,将第一直流电机(311)与市政电源相连通,通过第一直流电机(311)带动粉碎刀(302)进行转动,对水体中的水草等杂质进行粉碎处理,避免造成后续的排水中堵塞的问题;

S3,粉碎后杂质后的水体通过导管(303)导入到清扫箱(501)的内部,并通过筛网筒(506)对水体中粉碎后的杂质进行阻挡,并将水体通过连接管(6)导入到控水箱(718)的内部,当筛网筒(506)内的杂质过多时,将第二直流电机(502)与市政电源相连通,通过第二直流电机(502)带动清扫刷(509)在筛网筒(506)内进行旋转,从而通过清扫刷(509)将筛网筒(506)内壁上积存的碎渣刷掉,并打开阀门(405),使水体通过碎渣管(309)、过滤箱(401)、空槽块(402)、三通管(8)和排水管(9)导出,从而通过过滤棉(403)对水体进行过滤,将杂质集中积存在过滤箱(401)的内部;

S4,将正反电机(708)与市政电源相连通,通过正反电机(708)带动螺纹杆(710)进行转动,从而带动螺纹管(702)在螺纹杆(710)上进行螺纹滑动调节高度,从而带动密封块(716)进行高度的调节,通过密封块716的高度调节实现对控水孔(705)入水缝隙的大小进行调节,从而实现了对水体进行控制流量;

S5,水体通过导流管(717)导入到三通管(8)的内部,并通过排水管(9)排出,从而对实现了对水利工程排水系统的控制。
