专利号: 2018105909733
申请人: 泰州峰飞机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

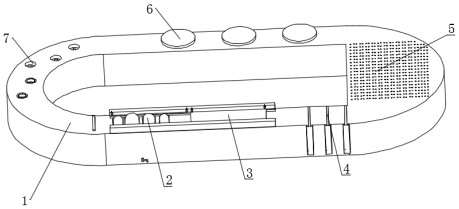

1.一种适用于宠物训练用训练赛道,其特征在于:所述跑道(1)为椭圆环形结构,跑道(1)上设置有起点(11)和终点,所述起点(11)和终点为同一位置,跑道(1)上环绕着跑道方向依次设置有滚轮区(2)、游泳区(3)、跳高区(4)、迷宫区(5)、转盘区(6)和食品区(7);

所述迷宫区(5)上开设有若干个按照矩形阵列方式分布的安装插孔(51),所述迷宫区(5)还包括有若干个迷宫拼接板(52),所述迷宫拼接板(52)的底端还设置有与安装插孔相对应的插柱(53);工作状态时,可将迷宫拼接板(52)通过插柱(53)插设在安装插孔(51)内;

所述转盘区(6)上沿着跑道(1)方向依次设置有三组旋转台,三组所述旋转台结构设置相同均包括有一旋转圆盘(61)、一旋转轴(62)和一旋转电机(63),所述转盘区(6)对应各组旋转台的位置处各嵌入与一安装腔,且转盘区(6)对应安装腔的上表面上开设有与旋转轴(62)相对应且与安装腔相连通的旋转腔(64),所述旋转电机(63)设置在安装腔内部,旋转圆盘(61)设置在跑道(1)上方且旋转圆盘(61)的直径与转盘区(6)的宽度相同,旋转轴(62)通过轴承可旋转地固定在旋转腔(64)内且旋转轴(62)的顶端与旋转圆盘(61)底面固定连接、底端与旋转电机(63)带传动连接;

所述食品区(7)上开设有多个磁力槽(71),每个磁力槽(71)内均设置有磁铁(72),各磁力槽(71)内通过磁铁吸附放置有用于盛放食品的金属碗(73)。

2.根据权利要求1所述的适用于宠物训练用训练赛道,其特征在于:所述跳高区(4)沿着跑道方向开设有三个跳高板安装槽(44),三个跳高板安装槽(44)内依次安装有可上下移动的第一跳高板(41)、第二跳高板(42)和第三跳高板(43)。

3.根据权利要求2所述的适用于宠物训练用训练赛道,其特征在于:所述跑道(1)外壁位于每个跳高安装槽边缘均设置一个限位板(45),每个限位板(45)上还竖向设置有多个限位孔(46),所述第一跳高板(41)、第二跳高板(42)和第三跳高板(43)的外侧均卡设有一个与限位孔(46)相配合的弹簧按钮(47)。
