专利号: 2018105909748
申请人: 东阳市维创工业产品设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

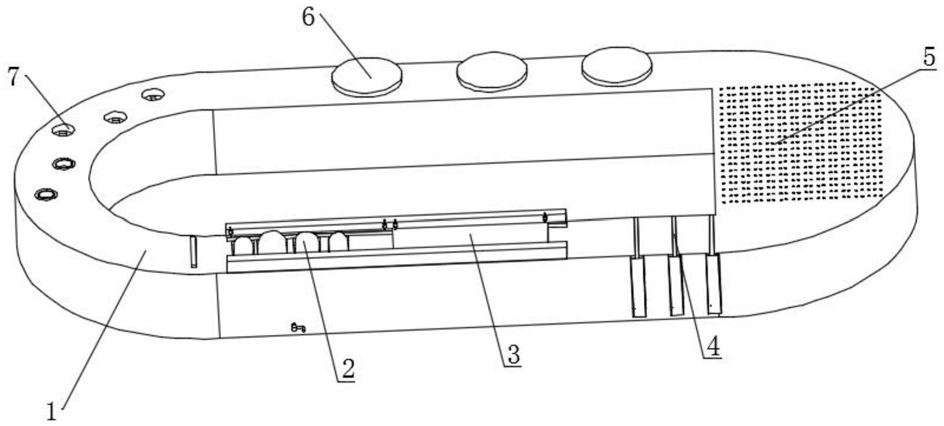

1.一种宠物训练用跑道,其特征在于:所述跑道(1)为椭圆环形结构,跑道(1)上设置有起点(11)和终点,所述起点(11)和终点为同一位置,跑道(1)上环绕着跑道方向依次设置有滚轮区(2)、游泳区(3)、跳高区(4)、迷宫区(5)、转盘区(6)和食品区(7);

其中,所述滚轮区(2)包括有滚轮安装槽(21)、滚轮组件(22)和升降组件(23),所述升降组件(23)设置在滚轮安装槽(21)内,滚轮组件(22)安装在升降组件(23)且在升降组件(23)的驱动作用下实现升降移动;

所述滚轮组件(22)包括有若干个旋转滚轮(221)、两个用于固定旋转滚轮(221)的轴接架(223),两个所述轴接架(223)对称设置并且两个轴接架(223)之间依次间隔地分布着若干个旋转滚轮(221);而且,每个旋转滚轮(221)的两端均设置有轴接棒(222),各旋转滚轮(221)分别通过轴接棒(222)可旋转地连接在轴接架(223)上;每个所述轴接架(223)的外侧两端分别对应设置有第一转轴(224)、第二转轴(225);

所述升降组件(23)包括有对称设置的两组升降架,两组所述升降架的结构设置相同且均包括有第一支架(231)、第二支架(232)、第一滑块(233)、第二滑块(234)、第一滑轨(235)、第二滑轨(236),所述第一支架(231)和第二支架(232)交叉设置呈X形结构,第一支架(231)的顶端与第一转轴(224)可旋转地连接,第二支架(232)的顶端与第二转轴(225)可旋转地连接,第一滑块(233)的顶端与第一支架(231)的底端铰接,第二滑块(234)的顶端与第二支架(232)的底端铰接,第一滑轨(235)和第二滑轨(236)水平固定在安装槽(21)的底端,第一滑块(233)与第一滑轨(235)滑动配合,第二滑块(234)与第二滑轨(236)滑动配合;

所述升降组件(23)还包括有一可旋转的升降摇把,当升降摇把顺时针旋转时,可同时驱动第一滑块(233)、第二滑块(234)向两边分开,以带动滚轮组件(22)下降;当升降摇把逆时针旋转时,可同时驱动第一滑块(233)、第二滑块(234)向中间移动,以带动滚轮组件(22)上升。

2.根据权利要求1所述的宠物训练用跑道,其特征在于:所述升降组件(23)还包括有第一齿条(237)、第二齿条(238),第一齿条(237)安装在第一滑块(233)的外侧,第二齿条(238)安装在第二滑块(234)的外侧;第一齿条(237)位于第二齿条(238)下方且第一齿条(237)与第二齿条(238)之间存在传动间隙。

3.根据权利要求2所述的宠物训练用跑道,其特征在于:所述升降摇把包括有一水平分布的齿轮杆(239)、位于齿轮杆(239)外端的手柄(240),所述滚轮安装槽(21)的外侧壁上开设有与齿轮杆(239)相对应的安装孔(241),所述齿轮杆(239)的外端通过轴承可旋转地穿过安装孔后固定连接着手柄(240);

所述齿轮杆(239)的内端水平穿过两组升降架的传动间隙后可旋转地连接在滚轮安装槽内侧壁上,并且,齿轮杆(239)对应两组升降架传动间隙的位置处均固定有一个传动齿轮,利用传动齿轮与对应升降架的第一齿条(237)及第二齿条(238)啮合连接实现传动;通过手柄(240)摇动齿轮杆(239)旋转,当齿轮杆(239)顺时针旋转时,可同时驱动第一滑块(233)、第二滑块(234)向两边分开,以带动滚轮组件(22)下降;当齿轮杆(239)逆时针旋转时,可同时驱动第一滑块(233)、第二滑块(234)向中间移动,以带动滚轮组件(22)上升。

4.根据权利要求1所述的宠物训练用跑道,其特征在于:所述滚轮安装槽(21)的顶端还设置有若干个用于防止宠物掉入滚轮安装槽(21)内的第一盖板(211),滚轮安装槽(21)顶部的敞口被若干个第一盖板(211)分隔成若干个与旋转滚轮(221)相对应的开口(212);滚轮组件(22)上的各旋转滚轮(221)在升降组件(23)的驱动作用下伸出或回缩入对应的开口(212)。
