专利号: 2018105922085
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

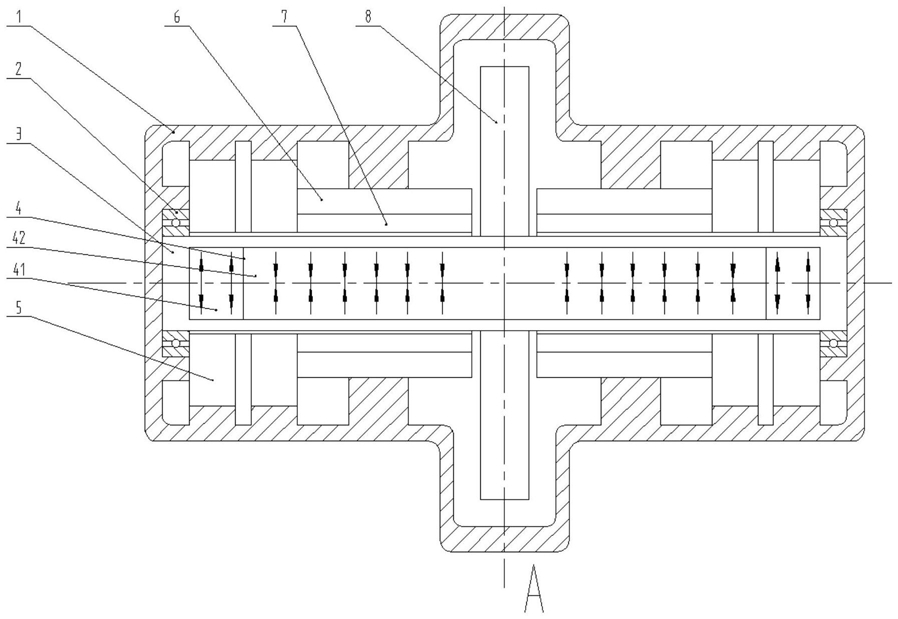

1.一种对称永磁转轴式飞轮电池,其特征在于,包括电池壳体(1)、辅助轴承(2)、轴套(3)、永磁转轴(4)、轴向力壳体(5)、悬浮定子(6)、转矩定子(7)及飞轮(8),且该飞轮电池关于飞轮(8)的中心轴线对称,所述飞轮(8)位于中空的电池壳体(1)中间,飞轮(8)径向固定连接轴套(3),所述轴套(3)内部包裹有永磁转轴(4),轴套(3)两端分别套有辅助轴承(2),在飞轮(8)两侧,关于轴线A对称设有转矩定子(7),转矩定子(7)外侧固定连接悬浮定子(6),悬浮定子(6)与电池壳体(1)径向固定连接,转矩定子(7)与轴套(3)之间设有气隙;所述悬浮定子(6)、转矩定子(7)与辅助轴承(2)之间设有轴向力壳体(5),轴向力壳体(5)与电池壳体(1)径向固定连接,轴向力壳体(5)与轴套(3)径向设有气隙;所述悬浮定子(6)中含有悬浮绕组(9),转矩定子(7)中含有转矩绕组(10),所述轴向力壳体(5)中设有环形线圈(12);所述永磁转轴(4)由中央永磁体(42)与边缘永磁体(41)固定组成,径向上中央永磁体(42)与边缘永磁体(41)可分为固定连接的两个半圆柱,中央永磁体(42)的两个半圆柱相对充磁,边缘永磁体(41)的两个半圆柱背离充磁,且中央永磁体(42)半圆柱连接平面与边缘永磁体(41)半圆柱连接平面共面。

2.根据权利要求1所述的一种对称永磁转轴式飞轮电池,其特征在于,所述轴套(3)由硅钢片制成。

3.根据权利要求1所述的一种对称永磁转轴式飞轮电池,其特征在于,所述轴套(3)与转矩定子(7)径向距离为0.5-3mm。

4.根据权利要求1所述的一种对称永磁转轴式飞轮电池,其特征在于,所述轴向力壳体(5)与轴套(3)径向距离为0.5-3mm。

5.根据权利要求1所述的一种对称永磁转轴式飞轮电池,其特征在于,所述悬浮绕组(9)由四组绕组构成,转矩绕组(10)为四极绕组。

6.根据权利要求1所述的一种对称永磁转轴式飞轮电池,其特征在于,所述悬浮定子(6)与转矩定子(7)轴向长度相同。

7.根据权利要求1所述的一种对称永磁转轴式飞轮电池,其特征在于,所述轴向力壳体(5)、悬浮定子(6)及转矩定子(7)为圆环柱,且三者的轴线与永磁转轴(4)的旋转对称轴线重合。
