专利号: 2018105922475
申请人: 芜湖拓达电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

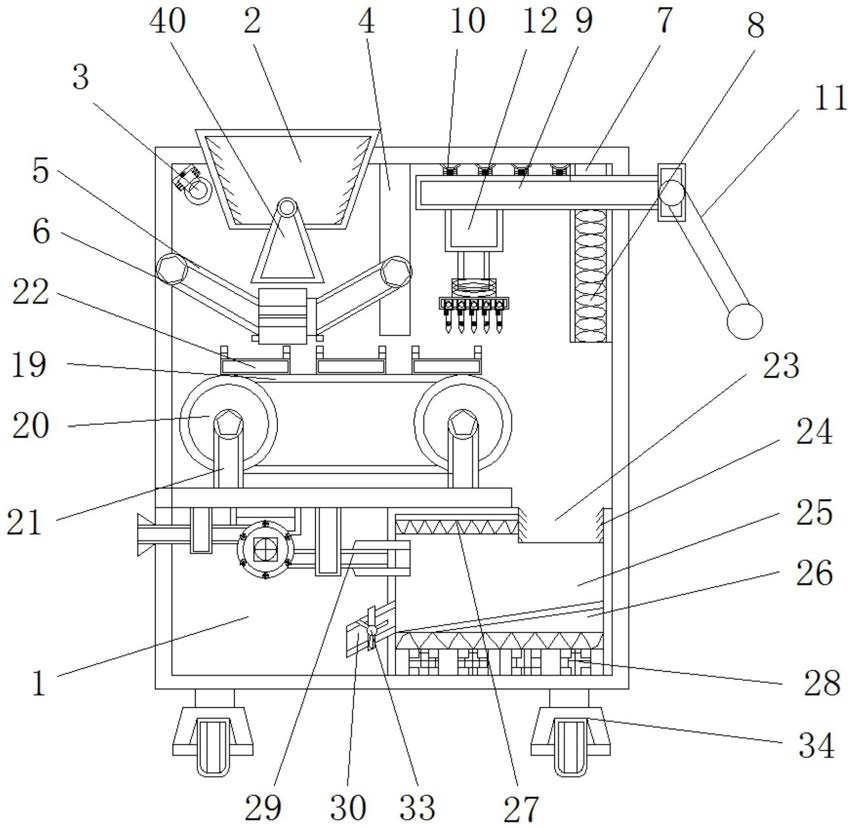

1.一种具有膨化功能的薯片食品加工用切片装置,包括操作室(1)、第一连接滑槽(7)和传动带(19),其特征在于:所述操作室(1)的内侧左上端固定有进料口(2),且进料口(2)的左侧设置有紫外线杀菌灯(3),所述第一连接滑槽(7)设置于操作室(1)的右上端,且第一连接滑槽(7)的内侧下端设置有第一弹簧(8),所述第一连接滑槽(7)的内侧上端贯穿有连接杆(9),且连接杆(9)的上端安装有弹性连接绳(10),所述传动带(19)设置于操作室(1)的内侧中端,且传动带(19)的内侧设置有传动轮(20),所述传动带(19)的上方固定有放置盒(22),且传动带(19)的下方固定有支撑架(21),所述传动带(19)的外侧右下端设置有膨化仓(25),且膨化仓(25)的外侧左端固定有真空泵(29),所述膨化仓(25)的外侧左下端连接有出料口(30),且出料口(30)的内侧中部安装有控料板(31),所述控料板(31)的底端设置有连接轴(32),且连接轴(32)的外端固定有控制阀(33),所述进料口(2)的外表面安装有闭合门(35),且闭合门(35)通过合页板(36)和进料口(2)相连接,所述进料口(2)的内壁上设置有密封圈(37),所述操作室(1)的外侧下端固定有滚轮(34);所述进料口(2)的右端设置有衔接板(4),且进料口(2)的内侧下端固定有第二辅助板(40),所述进料口(2)的正下方设置有缓冲板(5),且缓冲板(5)通过固定钮(6)分别和操作室(1)、衔接板(4)相连接;缓冲板(5)上设有出料器、缓冲板(5)的下方设有光源识别器,其中与操作室(1)连接的缓冲板(5)的下方设有第一光源识别器,与衔接板(4)连接的缓冲板(5)的下方设有第二光源识别器,第一光源识别器和第二光源识别器分别识别不同光谱的光;放置盒(22)的上方设有两个光发射器,同一个放置盒(22)上的两个光发射器之间的距离与第一光源识别器和第二光源识别器之间的距离相等,第一光源识别器和第二光源识别器识别的光谱就是两个光发射器发出的不同光谱的光;第一光源识别器和第二光源识别器分别通过导线与出料器连接;所述出料器包括转筒、设置在转筒上的四个叶片板和设置在一个缓冲板(5)上的驱动电机,转筒的两端分别连接缓冲板(5)和驱动电机的输出轴,驱动电机驱动转筒转动;转筒的轴线与水平面平行,相邻两个叶片板之间的夹角等于90度,叶片板与转筒的轴线平行;所述第一光源识别器和第二光源识别器分别通过导线与驱动电机连接;所述驱动电机为步进电机;四个叶片板中两个叶片板与水平面平行,两个叶片板与水平面垂直;相邻放置盒(22)上相邻光发射器之间的距离小于第一光源识别器和第二光源识别器之间的距离;所述进料口(2)呈漏斗结构,且进料口(2)的内侧下端设置有呈三角形结构的第二辅助板(40),所述第二辅助板(40)的下半部分设置于进料口(2)的外侧下端,所述第二辅助板(40)的底端和缓冲板(5)的底端处于同一条竖向水平线上;所述缓冲板(5)的外壁上镶嵌有海绵软垫(38),且缓冲板(5)的内侧开设有第二弹簧(39),所述缓冲板(5)的外表面和海绵软垫(38)的内表面之间相互贴合;所述连接杆(9)的右端连接有操作手柄(11),且连接杆(9)通过弹性连接绳(10)和操作室(1)相连接,所述连接杆(9)的底端设置有液压杆(12),且液压杆(12)的底部安装有操作件(13),所述操作件(13)和液压杆(12)的连接方式为螺纹连接;所述膨化仓(25)的右上端设置有膨化入口(23),且膨化入口(23)的内壁上方设置有防粘隔层(24),所述膨化仓(25)的内壁上镶嵌有电热丝(27),且膨化仓(25)的内侧下端固定有第一辅助板(26),所述膨化仓(25)的内侧底端安装有干燥凹槽(28)。
