专利号: 2018105937108
申请人: 杨松梅
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

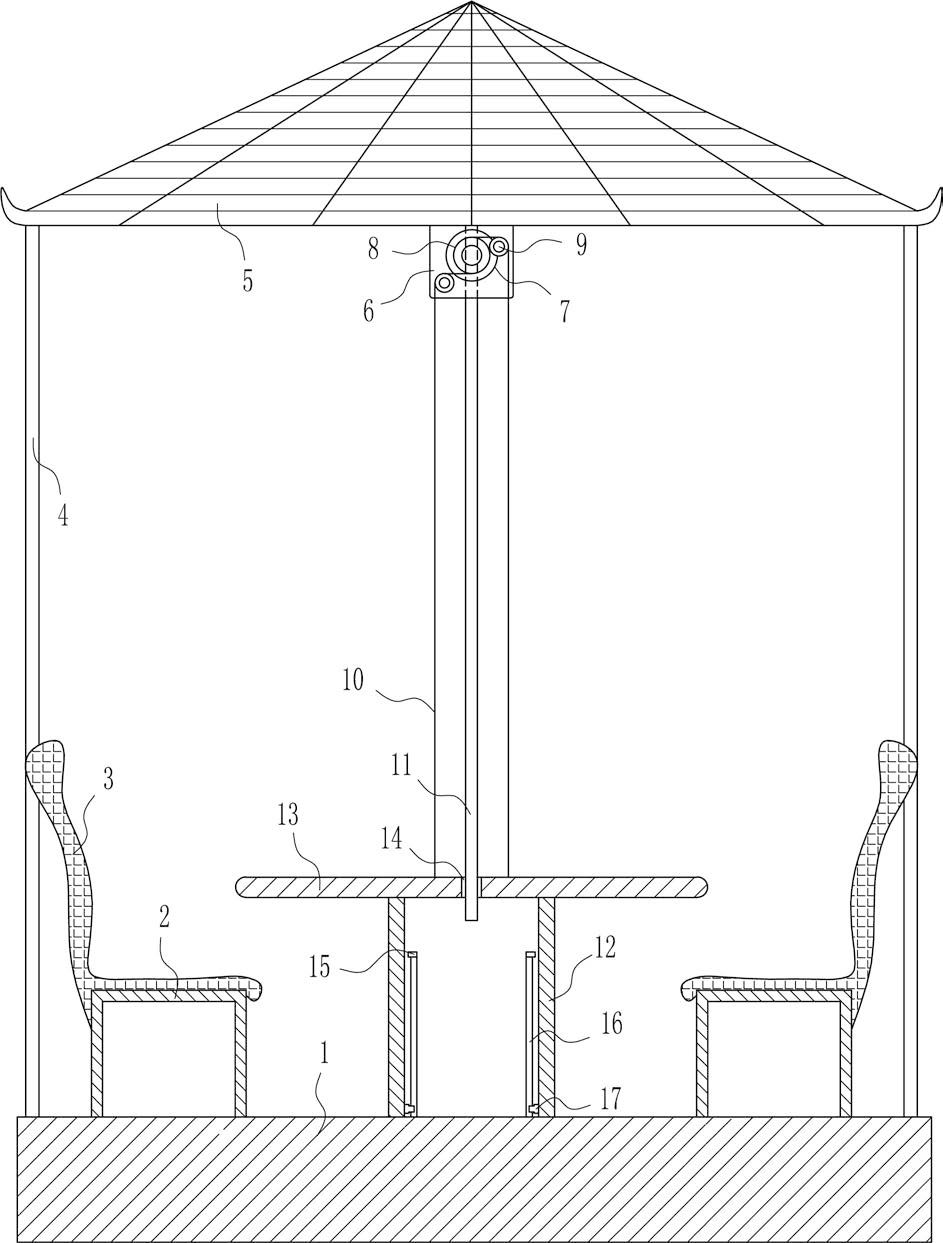

1.一种园林用具有储物功能的凉亭,其特征在于:包括有底座、框体、座椅、支撑杆、锥形顶、竖板、第一电机、绕线轮、导向轮、第一拉线、导杆、筒体、桌板、限位块、第一滑轨和第一滑块,底座顶部左右两侧对称式的安装有框体,框体外顶部安装有座椅,底座顶部左右两侧对称式的安装有支撑杆,支撑杆位于框体左右两侧,左右两侧支撑杆顶端之间安装有锥形顶,底座顶部中部对称式的安装有第一滑轨,第一滑轨呈竖直设置,第一滑轨顶部安装有限位块,第一滑轨上设有与其配合的第一滑块,第一滑块与第一滑轨滑动配合,左右两侧第一滑块外侧面之间安装有筒体,筒体顶部安装有桌板,桌板圆心位置开有导孔,导孔内设有导杆,导杆顶端与锥形顶底部圆心位置连接,锥形顶底部中间前侧安装有竖板,竖板前侧面中部安装有第一电机,第一电机的输出轴通过联轴器连接有绕线轮,绕线轮上绕有两个第一拉线,竖板前侧面下部左侧与上部右侧都安装有导向轮,其中一个第一拉线尾端绕过左侧导向轮与桌板顶部左侧连接,另一个第一拉线尾端绕过右侧导向轮与桌板顶部右侧连接。

2.如权利要求1所述的一种园林用具有储物功能的凉亭,其特征在于:还包括有储物装置,储物装置包括有第二拉线、活动板、第一滑轮、第二滑轮、第二滑块和第一弹簧,底座顶部左右两侧都开有导向槽,左侧导向槽内底部左侧与右侧导向槽底部右侧都安装有第一滑轮,左侧导向槽内底部右侧与右侧导向槽底部左侧都安装有第二滑轮,左侧框体右侧与右侧框体左侧都开有开口,开口位于导向槽上方与其连通,开口内前侧面与后侧面都开有滑槽,滑槽内设有第二滑块,第二滑块与滑槽内滑动配合,第二滑块底部与滑槽内底部之间连接有第一弹簧,前后两侧第二滑块内侧面之间安装有活动板,活动板底部中间连接有第二拉线,第二拉线尾端绕过第一滑轮和第二滑轮与第一滑块底部连接。

3.如权利要求2所述的一种园林用具有储物功能的凉亭,其特征在于:还包括有移动装置,移动装置包括有第二滑轨、第三滑块、放置板、齿条、第二电机、齿轮和行程开关,框体内前后两侧面下部都水平安装有第二滑轨,第二滑轨上设有与其配合的第三滑块,第三滑块与第二滑轨滑动配合,前后两侧第三滑块内侧面之间安装有放置板,左侧放置板底部左侧与右侧放置板底部右侧都水平安装有齿条,底座顶部左右两侧对称式的开有凹槽,凹槽位于框体下方,凹槽内中部安装有第二电机,第二电机的输出轴通过联轴器连接有齿轮,齿轮位于齿条下方与其啮合,左侧导向槽内左侧下部与右侧导向槽右侧下部都安装有行程开关,行程开关与第二电机有电路连接。

4.如权利要求3所述的一种园林用具有储物功能的凉亭,其特征在于:还包括有连杆、套管和压缩管,导杆左右两侧上下两部都安装有连杆,左侧上下两侧连杆左端之间安装有套管,右侧上下两侧连杆右端之间也安装有套管,套管底部安装有压缩管,压缩管底端与桌板顶部连接,第一拉线位于套管和压缩管内。

5.如权利要求4所述的一种园林用具有储物功能的凉亭,其特征在于:还包括有固定板、第二弹簧和圆形板,导杆底端安装有固定板,导杆上套有圆形板,圆形板位于固定板上方,圆形板底部左右两侧与固定板顶部左右两侧之间连接有第二弹簧。
