1.一种高强韧钼合金的制备方法，其特征在于，所述的高强韧钼合金的配方，以重量份数计，由以下原料制成：氢化钛为5～20份，氢化锆为0.8～2份，镁粉为0.2～0.4份，钼粉为

1000份；

或氢化钛为5～20份，氢化铪为0.8～2份，镁粉为0.2～0.4份，钼粉为1000份；

该方法包括下列步骤：

步骤一，一次混料：按照配方比例配料，将氢化钛、氢化锆或氢化铪和镁粉使用三维混料机混合1h；

步骤二，二次混料：将混合均匀的将氢化钛、氢化锆或氢化铪和镁粉与钼粉再次混合2～4h；

步骤三，球磨：将二次混料后的粉末装入球磨罐，充入氩气，在转速不高于200r/min的低能球磨机中球磨2h；

步骤四，压制：球磨后的粉末冷等静压成形，压制压力180MPa，保压时间15min；

步骤五，烧结：将压制后获得的坯料在氢气气氛下分段烧结，升温6h至900℃，然后保温

2h，升温2h至1200℃，然后保温3h，升温3h至1600℃，然后保温2h，升温2h至1900℃，然后保温6h；

步骤六，轧制：对烧结坯料轧制变形，开坯温度1200℃，总变形量90％，轧后板材厚度

1.0mm。

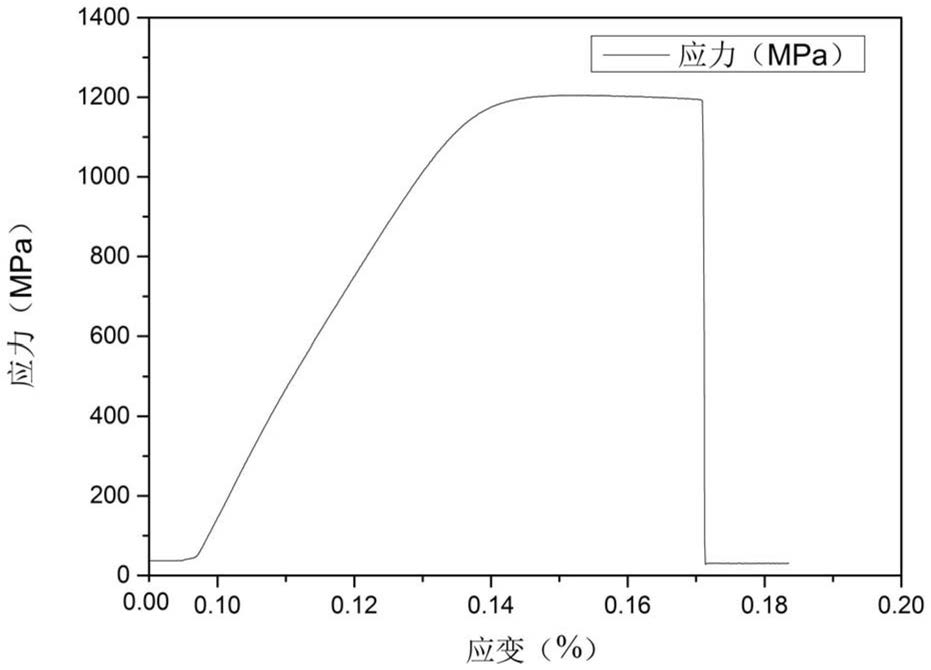

2.如权利要求1所述的高强韧钼合金的制备方法，其特征在于，所述的高强韧钼合金的室温抗拉强度大于1200MPa，伸长率大于8.0％。
