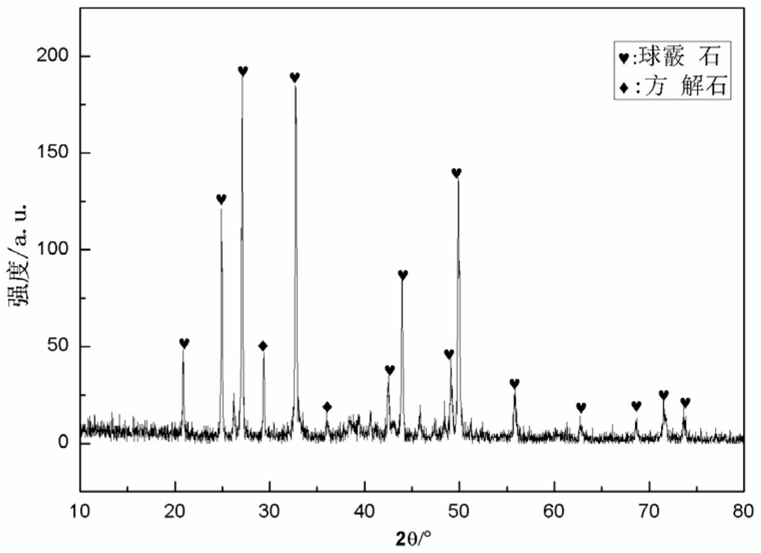

1.一种高效制备微米级正六边形碳酸钙的方法，其特征在于：向pH为10的NH3·H2O-NH4Cl缓冲溶液中加入氯化钙，搅拌至氯化钙完全溶解，然后加入可溶性锌盐，使所得溶液中钙离子的浓度为0.2～0.8mol/L，可溶性锌盐添加量为氯化钙质量的0.5％～3％，再向所得溶液中连续通入CO2气体，在60～70℃下反应1～2小时，离心、洗涤，得到微米级正六边形碳酸钙。

2.根据权利要求1所述的高效制备微米级正六边形碳酸钙的制备方法，其特征在于：所述的可溶性锌盐是氯化锌或硝酸锌。

3.根据权利要求1或2所述的高效制备微米级正六边形碳酸钙的制备方法，其特征在于：使所得溶液中钙离子浓度为0.3～0.5mol/L。

4.根据权利要求3所述的高效制备微米级正六边形碳酸钙的制备方法，其特征在于：所述可溶性锌盐的添加量为氯化钙质量的1％～3％。
