1.一种普通轮变换运算单元，用于AES解密，其特征在于，普通轮变换运算单元包括：合成矩阵乘法运算单元1，常数加运算单元、复合域乘法逆运算单元及合成矩阵乘法运算单元2，其中，合成矩阵乘法运算单元1的输入端分别与数据输入端及密钥输入端连接，输出端与常数加运算单元的输入端连接，常数加运算单元的输出端与复合域乘法逆运算单元的输入端连接，复合域乘法逆运算单元的输出端与合成矩阵乘法运算单元2的输入端连接，合成矩阵乘法运算单元2的输出端与数据输出端连接；

合成矩阵乘法运算单元1，将从输入端口输入的数据向量 和密钥输入端口输入的密钥向量 组合成一个列向量

将合成矩阵 与列向量 进行乘法运算，运算结果 输出到常数加运算单元，其中，合成矩阵 表示如下：

常数加运算单元，将向量 与常数向量Ωλ＝[ωλ,ωλ,ωλ,ωλ]T相加运算，运算结果 输出到复合域乘法逆运算单元，其中常数ωλ为常数矩阵δ、常数矩阵τ'和常数ω的乘积，即ωλ＝δ×τ'×ω，常数ω为逆S盒运算中逆仿射运算所指定的字节常数；

复合域乘法逆运算单元，对向量 中的每个字节进行复合域乘法逆运算，8

复合域为任意与GF(2)域同构的复合域，运算结果 输出到合成矩阵乘法运算单元2；

合成矩阵乘法运算单元2，将合成矩阵 与向量 进行乘法运算，合成矩阵 由四个常数矩阵δ′组合而成，常数矩阵δ′为映射矩阵，其作用是将复合域上的元8

素映射到GF(2)域上，其中合成矩阵 表示如下：

合成矩阵乘法运算单元1、常数加运算单元、复合域乘法逆运算单元、及合成矩阵乘法运算单元2的数据输入端与数据输出端的数据位宽均为4个字节，密钥输入端口的数据位宽均为4个字节。

2.一种普通轮变换电路，其特征在于，所述普通轮变换电路包括：

4×(Nr-1)个如权利要求1所述普通轮变换运算单元，其中，每4个普通轮变换运算单元并联组成一个普通轮变换模块，(Nr-1)个普通轮变换模块串联组成普通轮变换电路。

3.一种普通轮变换电路，其特征在于，所述普通轮变换电路包括：一个如权利要求1所述普通轮变换运算单元、及用于循环4×(Nr-1)次所述普通轮变换运算单元的循环反馈电路；

其中，循环反馈电路由二选一选择器、寄存器1及寄存器2组成，寄存器1及寄存器2的数据位宽均为16字节，寄存器1输入端与选择器的输出端连接，寄存器1的输出端与寄存器2的输入端相连接，寄存器2的输出端与普通轮变换运算单元的数据输入端连接，普通轮变换运算单元的数据输出端与选择器的一输入端连接，选择器的另一输入端与首轮变换电路的输出端连接，普通轮变换运算单元的输出端连接还与末轮变换电路的输入端连接。

4.一种普通轮变换电路，其特征在于，所述普通轮变换电路包括：由两个如权利要求1所述普通轮变换运算单元并联组成的普通轮变换模块，及循环反馈电路，循环反馈电路用于对普通轮变换模块进行2(Nr-1)次循环；

其中，循环反馈电路由选择器、寄存器1及寄存器2组成，寄存器1及寄存器2的数据位宽均为16字节，其中，寄存器1的输入端与选择器的输出端连接，寄存器1的输出端与寄存器2的输入端连接，寄存器2的输出端与普通轮变换模块的数据输入端连接，选择器的一输入端与首轮变换电路的输出端连接，另一输入端与普通轮变换模块的输出端连接，普通轮变换模块的输出端还与末轮变换电路的输入端连接。

5.一种普通轮变换电路，其特征在于，所述普通轮变换电路包括：由四个如权利要求1所述普通轮变换运算单元并联组成的普通轮变换模块，及循环反馈电路，循环反馈电路用于对普通轮变换模块进行(Nr-1)次循环；

其中，循环反馈电路由选择器及寄存器组成，寄存器的数据位宽为16字节，其中，寄存器的输出端与普通轮变换模块的输入端连接，寄存器输入端与选择器的输出端连接，选择器的一输入端与首轮变换电路的输出端连接，另一输入端与普通轮变换模块的输出端连接，普通轮变换运算模块的输出端还与末轮变换电路的输入端连接。

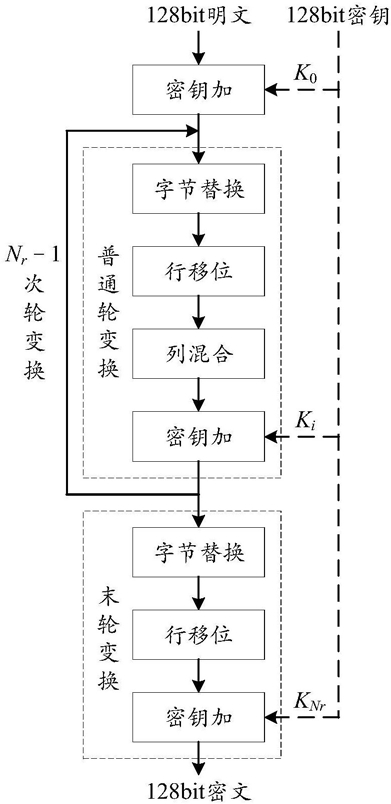

6.一种AES解密电路，其特征在于，所述AES解密电路包括：依次连接首轮变换电路，普通轮变换电路及末轮变换电路，其中，普通轮变换电路采用权利要求2至权利要求5中任一权利要求所述的普通轮变换电路。
