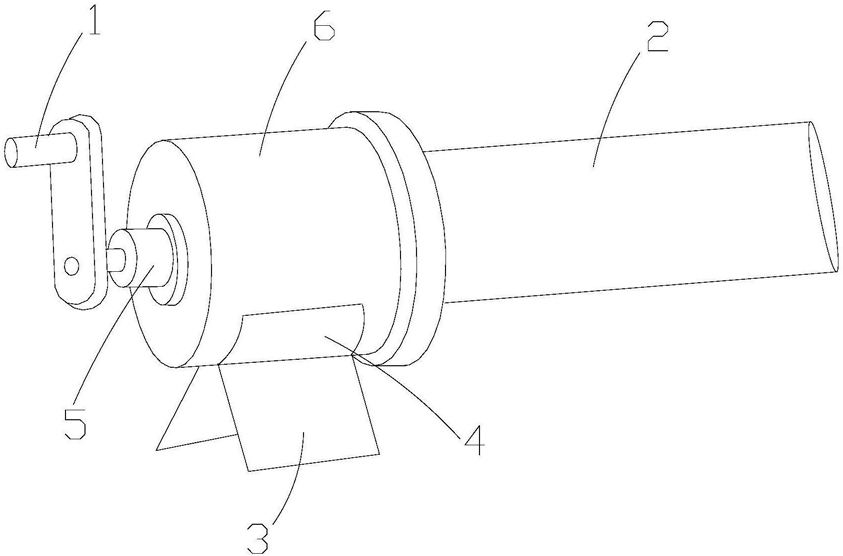

1.一种烧烤用鼓风机，其结构包括手摇杆(1)、通风筒(2)、底座(3)、底座垫(4)，手摇杆保护套(5)和鼓风装置(6)，其特征在于,所述手摇杆(1)的一端贯穿过螺接在鼓风装置(6)上端的手摇杆保护套(5)与鼓风装置(6)活动连接，所述的底座垫(4)焊接在鼓风装置(6)的中部，并螺接有底座(3)，所述通风筒(2)螺纹连接在鼓风装置(6)的下端；

所述鼓风装置(6)还包括鼓风装置外壳体(607)，所述鼓风装置外壳体(607)的内表面设有手摇杆驱动机构(601)，所述手摇杆驱动机构(601)通过第一传动结构(602)与往复运动机构(603)连接，所述往复运动机构(603)通过连接杆(609)与槽轮驱动机构(611)一端连接，所述槽轮驱动机构(611)的另一端活动连接有鼓风机构驱动装置(608)，所述鼓风机构驱动装置(608)通过连接皮带(610)与鼓风机构(606)连接，所述鼓风机构(606)的一端分别与吸气座(604)、排气座(605)连通，所述吸气座(604)设于鼓风装置外壳体(607)的侧壁上，所述鼓风装置外壳体(607)的下端表面设有排气座(605)，所述排气座(605)与通风筒(2)螺纹连接；所述手摇杆驱动机构(601)由驱动螺杆(60101)、一号活动齿轮(60102)、半轴传动齿轮(60103)、第一卡销(60104)、一号转盘(60105)、驱动转臂(60106)组成，所述驱动螺杆(60101)的一端与一号活动齿轮(60102)的另一端相啮合，所述一号活动齿轮(60102)的一端活动连接有半轴传动齿轮(60103)，所述驱动转臂(60106)焊接于半轴传动齿轮(60103)的一端，所述一号转盘(60105)通过第一卡销(60104)活动连接于驱动转臂(60106)的后端表面，所述一号转盘(60105)通过第一传动结构(602)与往复运动机构(603)连接，所述驱动螺杆(60101)的上端表面呈纵向贯穿于鼓风装置(6)和手摇杆保护套(5)与手摇杆(1)一端嵌套连接。

2.根据权利要求1所述的烧烤用鼓风机，其特征在于，所述第一传动构(602)由一号传送带(60201)、二号转盘(60202)、转动轴(60203)、二号传送带(60204)和三号转盘(60205)组成，所述的一号传送带(60201)一端连接于一号转盘(60105)另一端连接于二号转盘(60202)，所述的二号转盘(60202)的前端活动连接有转动轴(60203)，所述三号转盘(60205)通过二号传送带(60204)与二号转盘(60202)连接。

3.根据权利要求1所述的烧烤用鼓风机，其特征在于，所述往复运动机构(603)由活动连杆(60305)、活动横杆(60306)、活动卡轴(60307)、横向滑动座(60309)、横向滑块(60310)、传动齿条(60311)、三号活动齿轮(60312)和扇形活动齿轮(60313)组成，所述活动连杆(60305)的上端表面与二号活动齿轮(60202)活动连接，所述活动卡轴(60307)的后端表面依次贯穿活动连杆(60305)、活动横杆(60306)、三号转盘(60205)，所述活动横杆(60306)焊接于横向滑动座(60309)的一端，所述横向滑动座(60309)的内表面设有横向滑块(60310)，所述传动齿条(60311)的上端表面与横向滑块(60310)活动连接，所述三号活动齿轮(60312)一侧啮合连接于传动齿条(60311)的另一端，另一侧啮合连接于扇形活动齿轮(60313)，所述扇形活动齿轮(60313)通过连接杆(609)与槽轮驱动机构(611)连接。

4.根据权利要求1所述的烧烤用鼓风机，其特征在于，所述槽轮驱动机构(611)由四号转盘(61104)、第二卡销(61105)和驱动槽轮(61106)组成，所述四号转盘(61104)通过连接杆(609)与往复运动机构(603)中的扇形活动齿轮(60313)活动连接，所述四号转盘(61104)的前端表面上设有第二卡销(61105)，所述四号转盘(61104)通过第二卡销(61105)活动连接于驱动槽轮(61106)的一端，所述驱动槽轮(61106)活动连接于鼓风机构驱动装置(608)上端表面的一侧。

5.根据权利要求1所述的烧烤用鼓风机，其特征在于，所述鼓风机构驱动装置(608)由活动转座(60801)、拉绳(60802)、滑轮组(60803)、传动齿轮盘(60804)、传动伞齿轮(60805)、上部连接卡座(60806)、活动转辊(60807)、活动转辊驱动座(60808)、活动转杆(60809)、下部连接卡座(60810)、间歇式传动齿轮(60811)组成，所述拉绳(60802)的一端与活动转座(60801)相连接，所述拉绳(60802)的另一端绕过滑轮组(60803)并与传动齿轮盘(60804)连接，所述传动齿轮盘(60804)的下端表面连接有传动伞齿轮(60805)，所述活动转杆(60809)的上端表面贯穿上部连接卡座(60806)并与传动伞齿轮(60805)嵌套连接，所述活动转杆(60809)的下端表面贯穿活动转辊(60807)并与下部连接卡座(60810)嵌套连接，所述活动转辊(60807)的一端焊接有活动转辊驱动座(60808)，所述活动转辊驱动座(60808)的一端与间歇式传动齿轮(60811)的另一端相啮合，所述间歇式传动齿轮(60811)通过连接皮带(610)与鼓风机构(606)连接，所述活动转座(60801)活动连接于槽轮驱动机构(611)上端表面的另一侧。

6.根据权利要求1所述的烧烤用鼓风机，其特征在于，所述鼓风机构(606)由五号转盘(60601)、五号转盘活动架(60602)、活塞缸支座(60603)、鼓风机构底座(60604)、活塞缸(60605)、活塞(60606)、活塞驱动杆(60607)、排气导管(60608)、吸气导管(60609)组成，所述鼓风机构底座(60604)的上端表面上分别连接有五号转盘活动架(60602)、活塞缸支座(60603)，所述活塞缸支座(60603)设于五号转盘活动架(60602)的一端，所述五号转盘活动架(60602)的上端表面活动连接有五号转盘(60601)，所述活塞驱动杆(60607)的另一端与五号转盘(60601)活动连接，所述活塞驱动杆(60607)的一端依次贯穿活塞缸支座(60603)、活塞缸(60605)并与活塞(60606)连接，所述活塞缸(60605)连接于活塞缸支座(60603)的一端，所述活塞(60606)设于活塞缸(60605)的内表面，所述活塞缸(60605)通过吸气导管(60609)与吸气座(604)连接，所述活塞缸(60605)通过排气导管(60608)与排气座(605)连接，所述五号转盘(60601)通过连接皮带(610)与鼓风机构驱动装置(608)连接。
