1.一种镍钴锰酸锂正极材料的制备方法，其特征在于，具体按照如下步骤实施：步骤1、将镍酸镧纳米晶分散于分散溶剂中，通过超声分散或高能搅拌形成镍酸镧纳米晶的高分散悬浮体系；

步骤2、将所述高分散悬浮体系与镍钴锰酸锂前驱粉体进行球磨混合，混合均匀后得到混合粉体，将所述混合粉体进行依次进行干燥及压块，得到块体；

步骤3、将所述块体在气氛烧结炉中进行热处理，得到镍酸镧纳米晶为核心的镍钴锰酸锂正极材料的初品；

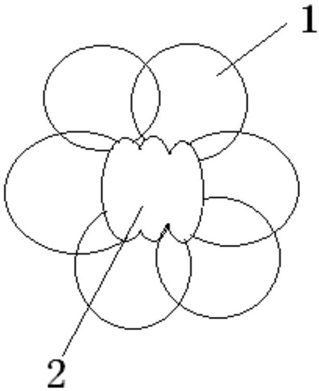

步骤4、所述初品冷却后，依次进行破碎、球磨及筛分，最终得到镍酸镧纳米晶为核心的镍钴锰酸锂复合三元材料粉体。

2.如权利要求1所述的一种镍钴锰酸锂正极材料的制备方法，其特征在于，步骤1中，所述镍酸镧纳米晶的制备过程具体过程如下：称取摩尔比为1：1：1的乙酸镍、硝酸镧、柠檬酸溶于去离子水中，得到质量浓度5％～

10％的溶液，采用超声雾化器雾化该溶液，并在3L/min空气载气下将该雾化后的溶液以平均速度0.1cm/sec～1cm/sec输运到750℃～850℃的管式炉，在管腔末端的收集过滤器中收集反应产物，即得镍酸镧纳米晶。

3.如权利要求1所述的一种镍钴锰酸锂正极材料的制备方法，其特征在于，步骤1中，所述分散溶剂为去离子水或有机溶剂或二者的混合溶剂，所述有机溶剂为碳链长度介于2～

10的醇溶剂或烷烃溶剂。

4.如权利要求1所述的一种镍钴锰酸锂正极材料的制备方法，其特征在于，步骤1中，所述高分散悬浮体系中，镍酸镧纳米晶的质量浓度为1％～15％。

5.如权利要求1所述的一种镍钴锰酸锂正极材料的制备方法，其特征在于，步骤2中，所述混合粉体中，镍酸镧纳米晶与镍钴锰酸锂前驱粉体的质量比为0.5％～15％。

6.如权利要求1所述的一种镍钴锰酸锂正极材料的制备方法，其特征在于，步骤2中，所述镍钴锰酸锂前驱粉体由乙酸锂、乙酸镍、乙酸钴、乙酸锰组成；所述镍钴锰酸锂前驱粉体由碳酸锂、氧化镍、碳酸钴、硫酸锰组成；或所述镍钴锰酸锂前驱粉体由碳酸锂、氧化镍、氧化钴、氧化锰组成；且所述镍钴锰酸锂前驱粉体中按照摩尔比计计量比，控制锂：镍：钴：锰＝1：0.3～0.6：0.1～0.3：0.1～0.3。

7.如权利要求1所述的一种镍钴锰酸锂正极材料的制备方法，其特征在于，步骤2中，所述高分散悬浮体系与镍钴锰酸锂前驱粉体在去离子水、无水乙醇或正己烷中进行球磨混合。

8.如权利要求1所述的一种镍钴锰酸锂正极材料的制备方法，其特征在于，步骤3的具体过程如下：

将所述块体放置于气氛为氮气‑氧气混合气体、氮气‑氢气混合气体或过滤空气的气氛马弗炉中，先在400℃～650℃下预烧结2h～4h，然后在800℃～950℃下烧结12h～32h，得到镍酸镧纳米晶预置的镍钴锰酸锂正极材料的初品。
