1.一种一步法制备球状硫化锡/硫化亚锡锂离子电池负极材料的方法，其特征在于，包括以下步骤：

步骤一：将硫脲溶于去离子水中，配制成浓度为0.13～0.50mol/L的溶液A；按照元素摩尔比nSn:nS＝(0.5～2.0):(0.9～3.0)称取SnCl2·2H2O溶于等量去离子水中配制成溶液B；

步骤二：在搅拌作用下将溶液B逐滴加入溶液A中，持续搅拌成均匀混合溶液C，在搅拌作用下将柠檬酸加入混合溶液C中直至完全溶解，形成混合溶液D，混合溶液D中柠檬酸的浓度为0.01～0.05mol/L；

步骤三：将混合溶液D进行均相水热反应，具体为：将混合溶液D放入均相水热反应釜密封，填充比控制在40％～60％，放入均相水热反应仪进行反应，反应的温度为160～200℃，时间为16～20h，反应结束后得到前驱体；

步骤四：将前驱体经去离子水和无水乙醇分别离心洗涤3次，然后在60℃下真空干燥

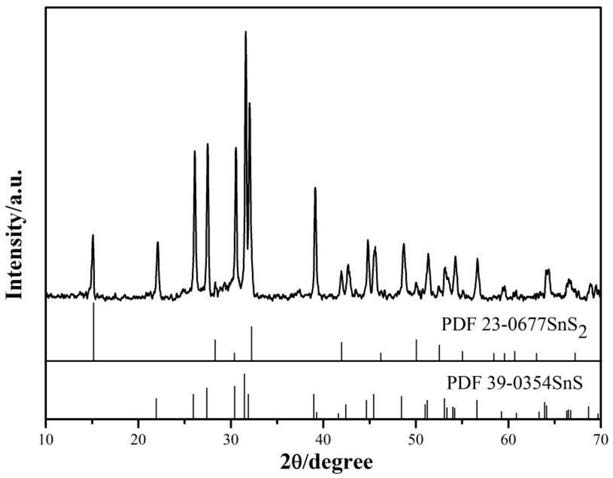

12h，即得到硫化锡/硫化亚锡锂离子电池负极材料。
