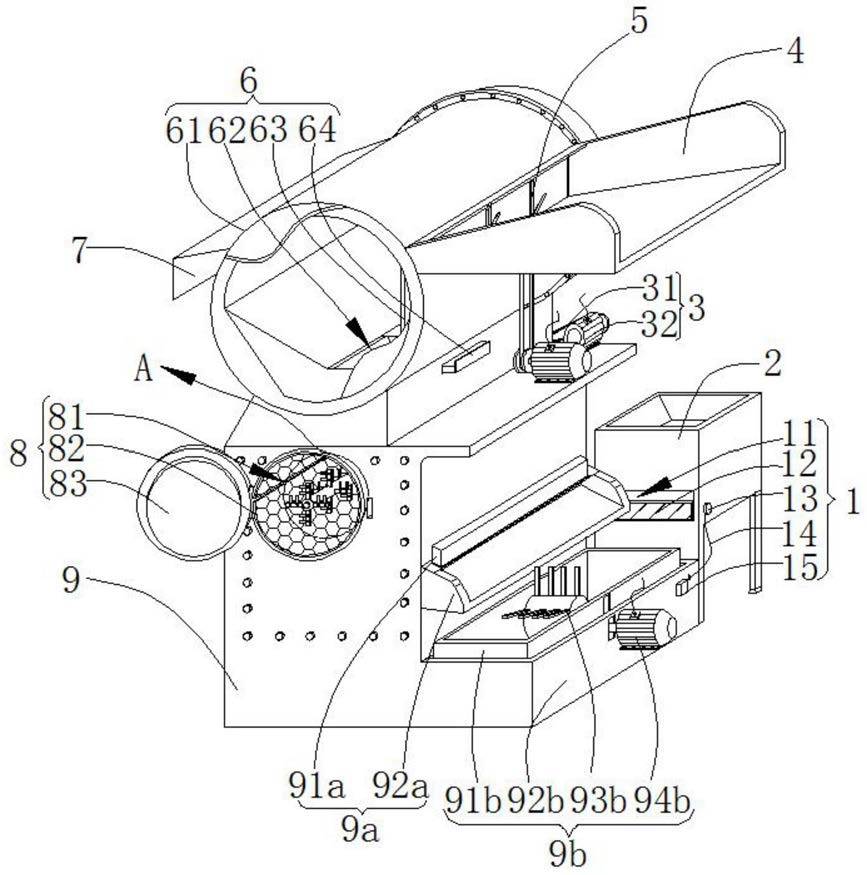

1.一种玉米秸秆粉碎装置,其特征在于:包括控制机构(1)、饲料仓(2)、驱动机构(3)、进料斗(4)、第一粉碎机构(5)、第一下料机构(6)、出灰斗(7)、密封机构(8)、机体(9)、第二下料机构(9a)、搅拌机构(9b)、第二粉碎机构(9c)和连接机构(9d);所述第一下料机构(6)的侧壁倾斜设有所述进料斗(4),所述第一下料机构(6)的侧壁设有用于排出粉碎秸秆产生的灰尘的所述出灰斗(7),所述第一下料机构(6)的内部安装用于初步粉碎秸秆的所述第一粉碎机构(5),所述第一下料机构(6)的底部焊接于所述机体(9)的顶部,所述机体(9)的内部开设所述密封机构(8),所述密封机构(8)的内部转动连接用于二次粉碎秸秆的所述第二粉碎机构(9c),所述第二粉碎机构(9c)与位于所述机体(9)的侧面的所述驱动机构(3)转动连接,所述机体(9)的侧壁设有所述第二下料机构(9a),所述机体(9)的侧壁固定连接用于储存秸秆末和粮食的所述搅拌机构(9b),所述搅拌机构(9b)的侧面固定连接用于存放粮食的所述饲料仓(2),所述饲料仓(2)的侧面设有用于控制饲料下料的所述控制机构(1),所述搅拌机构(9b)的底部设有用于接通电源的所述连接机构(9d),所述连接机构(9d)与所述控制机构(1)电性连接;
所述第一下料机构(6)包括粉碎桶(61)、漏料口(62)、靠板(63)和插板(64),用于支撑整体结构的所述机体(9)的顶部焊接呈中空圆柱形结构的所述粉碎桶(61),所述粉碎桶(61)的内部侧壁焊接呈长方形结构的所述靠板(63),所述粉碎桶(61)的内部开设用于下料的所述漏料口(62),所述插板(64)贯穿所述机体(9)与所述漏料口(62)卡合;
所述第一粉碎机构(5)包括第一齿轮(51)、两个第二齿轮(52)、刀片(53)和第二电机(54),所述靠板(63)的侧壁转动连接所述第一齿轮(51),所述靠板(63)的侧壁对称转动连接两个所述第二齿轮(52),两个所述第二齿轮(52)与所述第一齿轮(51)啮合,两个所述第二齿轮(52)的侧壁焊接呈“十”字形结构的所述刀片(53),位于所述机体(9)的侧壁的所述第二电机(54)与所述第一齿轮(51)转动连接;
所述密封机构(8)包括粉碎箱(81)、筛网(82)、门板(83)及孔洞(84),所述机体(9)的内部开设呈中空圆柱形的所述粉碎箱(81),所述粉碎箱(81)的内部卡合连接带有所述孔洞(84)的所述筛网(82),所述孔洞(84)与所述漏料口(62)对应,所述机体(9)的侧面转动连接用于密封所述粉碎箱(81)的所述门板(83);
所述第二粉碎机构(9c)包括固定板(91c)、转轴(92c)及甩铁(93c),所述粉碎箱(81)的内部转动连接所述转轴(92c),所述转轴(92c)的表面呈“十”字形交错焊接所述固定板(91c),所述固定板(91c)的表面转动连接若干用于粉碎秸秆的所述甩铁(93c);
所述第二下料机构(9a)包括卡板(91a)和出料斗(92a),所述机体(9)的侧壁设有用于排放所述秸秆末的所述出料斗(92a),所述出料斗(92a)的顶部滑动连接用于控制排放秸秆粉末的所述卡板(91a);
所述搅拌机构(9b)包括搅拌桶(91b)、固定箱(92b)、搅拌叶(93b)及第三电机(94b),所述机体(9)的侧壁设有用于固定所述搅拌桶(91b)的所述固定箱(92b),所述固定箱(92b)与所述搅拌桶(91b)滑动连接,所述固定箱(92b)的侧壁安装所述第三电机(94b),所述第三电机(94b)与位于所述搅拌桶(91b)的内部的所述搅拌叶(93b)转动连接;
所述控制机构(1)包括饲料出口(11)、挡板(12)、气缸(13)、电源线(14)及蓄电池(15),所述饲料仓(2)的侧面开设所述饲料出口(11),所述饲料仓(2)的侧面滑动连接所述挡板(12),所述挡板(12)的一侧壁固定于所述气缸(13),所述挡板(12)的另一侧壁滑动于所述饲料仓(2),所述固定箱(92b)的侧壁安装所述蓄电池(15),所述气缸(13)与所述蓄电池(15)通过所述电源线(14)电性连接;
所述连接机构(9d)包括滑杆(91d)、挡块(92d)、铜片(93d)、弹簧(94d)及固定杆(95d),所述搅拌桶(91b)的底部的所述滑杆(91d)滑动于所述固定箱(92b)的底部的所述固定杆(95d)的内部,所述滑杆(91d)的侧壁固定所述挡块(92d);位于所述挡块(92d)的底部所述滑杆(91d)的表面缠绕所述弹簧(94d),所述滑杆(91d)的底部与所述固定杆(95d)的内部均设有所述铜片(93d),所述固定杆(95d)的内部的所述铜片(93d)与所述蓄电池(15)电性连接,所述滑杆(91d)的底部的所述铜片(93d)通过所述电源线(14)与所述气缸(13)电性连接,位于所述固定杆(95d)的内部的所述铜片(93d)与位于所述滑杆(91d)的底部的所述铜片(93d)电性连接;
工作时,将秸秆从进料斗(4)塞进粉碎桶(61)的内部,靠板(63)的侧壁转动连接第一齿轮(51),靠板(63)的侧壁对称转动连接两个第二齿轮(52),两个第二齿轮(52)与第一齿轮(51)啮合,两个第二齿轮(52)的侧壁焊接呈“十”字形结构的刀片(53),位于机体(9)的侧壁的第二电机(54)与第一齿轮(51)转动连接,将第二电机(54)接通电源,实现了将秸秆在粉碎桶(61)的内部进行初步粉碎,粉碎桶(61)的内部开设用于下料的漏料口(62),插板(64)贯穿机体(9)与漏料口(62)卡合,粉碎桶(61)的内部秸秆从漏料口(62)流到粉碎箱(81)的内部进行二次粉碎;
秸秆流到粉碎箱(81)的内部后将第一电机(32)接通电源,链条(31)将转轴(92c)转动,转轴(92c)转动后甩铁(93c)对秸秆再次粉碎,秸秆被筛网(82)进行过滤从第二下料机构(9a)流到搅拌桶(91b)的内部;
当秸秆粉末从第二下料机构(9a)流到搅拌桶(91b)的内部达到一定的量后,弹簧(94d)开始收缩,将位于所述滑杆(91d)的底部的铜片(93d)与固定杆(95d)的内部的铜片(93d)电性连接,此时蓄电池(15)将气缸(13)接通电源,此时气缸(13)将饲料仓(2)的侧面的挡板(12)打开,将饲料仓(2)的内部饲料全部倒往搅拌桶(91b)的内部进行搅拌,为家禽提供饲料,节能环保,将第二电机(54)与第一电机(32)断电,收集搅拌桶(91b)的内部搅拌好的饲料,收集完成后,弹簧(94d)复位,两个铜片(93d)断开,气缸(13)收缩,挡板(12)关闭,再次进行下个搅拌工序。
2.根据权利要求1所述的一种玉米秸秆粉碎装置,其特征在于:所述驱动机构(3)包括链条(31)和第一电机(32),所述第一电机(32)安装于所述机体(9),所述转轴(92c)与所述第一电机(32)通过所述链条(31)转动连接。
