专利号: 2018106021480
申请人: 许美凤
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

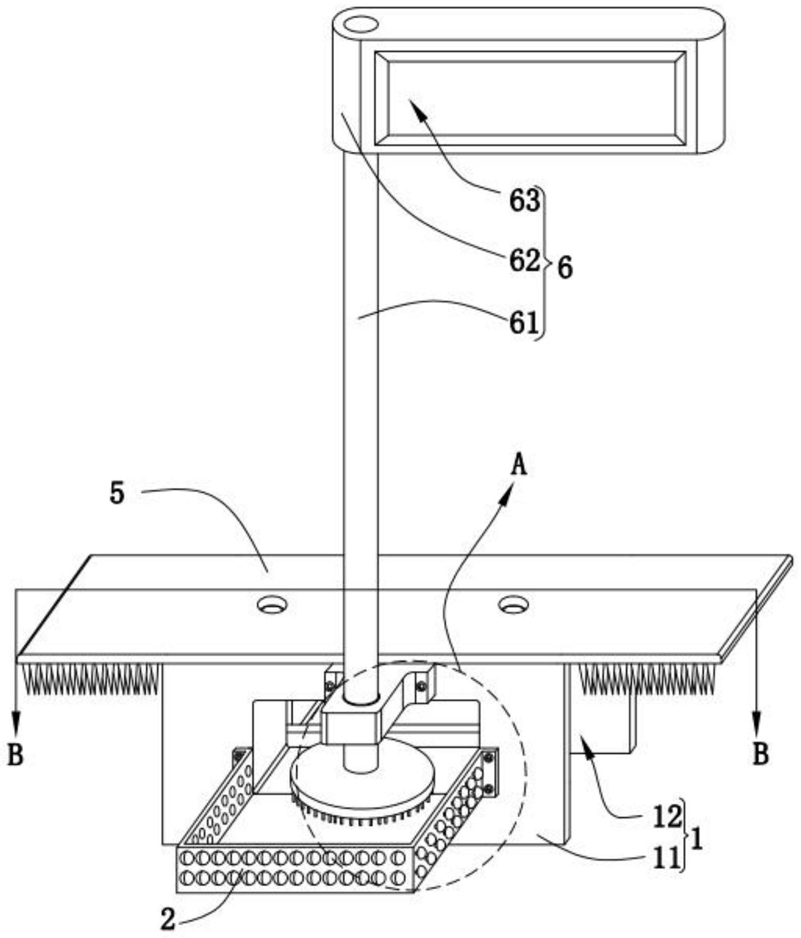

1.一种水稻田灌溉系统,其特征在于:包括支撑结构(1)、过滤结构(2)、导流孔(3)、水位调节结构(4)、固定结构(5)和驱动结构(6);所述支撑结构(1)的内部设有矩形结构的用于排水的所述导流孔(3),所述支撑结构(1)的侧壁设有与所述导流孔(3)一一对应的用于过滤淤泥的所述过滤结构(2),且所述过滤结构(2)与所述支撑结构(1)可拆卸连接;所述支撑结构(1)的内部设有配合所述导流孔(3)调节田间水位的所述水位调节结构(4);所述支撑结构(1)的顶端设有用于防止泥土坍塌的所述固定结构(5),且所述固定结构(5)与所述支撑结构(1)可拆卸连接,所述固定结构(5)上设有用于清洗所述导流孔(3)、用于驱鸟的所述驱动结构(6)。

2.根据权利要求1所述的一种水稻田灌溉系统,其特征在于:所述支撑结构(1)包括支撑框(11)和限位槽(12),矩形结构的所述支撑框(11)设于所述固定结构(5)的底端,矩形结构的用于引流的所述导流孔(3)设于所述支撑框(11)的内部,所述支撑框(11)背离所述固定结构(5)的一端设于U形结构的用于限位密封的所述限位槽(12)。

3.根据权利要求2所述的一种水稻田灌溉系统,其特征在于:所述固定结构(5)包括多个限位凸起(51)和挡板(52),所述支撑框(11)的顶端设于矩形结构的所述挡板(52),所述挡板(52)的底端设有多个等距分布的用于限位的圆锥体结构的所述限位凸起(51),所述挡板(52)的长度大于所述支撑框(11)的长度。

4.根据权利要求3所述的一种水稻田灌溉系统,其特征在于:所述水位调节结构(4)包括调节板(41)、驱动杆(42)、密封条(43)和导轨(44),所述支撑框(11)的内部设有U形结构的用于导向的所述导轨(44),所述导轨(44)的侧壁设有横截面为梯形结构用于密封的所述密封条(43),所述调节板(41)与所述导轨(44)滑动连接,用于调节水位的矩形结构的所述调节板(41)与所述密封条(43)滑动连接,所述调节板(41)与所述支撑框(11)滑动连接,所述调节板(41)的两个端部为半圆柱体结构,所述驱动杆(42)贯穿于所述挡板(52)延伸至所述调节板(41),所述驱动杆(42)与所述支撑框(11)之间转动连接,且用于驱动限位的圆柱体结构的所述驱动杆(42)与所述调节板(41)之间螺纹连接。

5.根据权利要求4所述的一种水稻田灌溉系统,其特征在于:所述过滤结构(2)包括过滤箱(21)、连接管(22)、阻隔套(23)、多个引流孔(24)和通孔(25),矩形结构的所述过滤箱(21)与所述调节板(41)一一对应设于所述支撑框(11),所述导流孔(3)导通与所述过滤箱(21),所述过滤箱(21)的周向上设有多排多列圆台形结构的用于排水的所述引流孔(24),带有圆柱体结构的所述通孔(25)的圆柱体结构的所述连接管(22)贯穿于所述过滤箱(21)延伸至所述引流孔(24),所述通孔(25)与所述引流孔(24)导通,所述连接管(22)背离所述过滤箱(21)的一端设有带有半球形结构的容纳空腔的半球形结构的所述阻隔套(23)。

6.根据权利要求5所述的一种水稻田灌溉系统,其特征在于:所述驱动结构(6)包括导向杆(61)、驱动板(62)、聚风槽(63)、轴承(64)、固定架(65)、驱动盘(66)和刷毛(67),所述固定架(65)设于所述挡板(52)靠近所述过滤箱(21)的一端,所述轴承(64)嵌入所述固定架(65)的内部,所述导向杆(61)贯穿于所述轴承(64)延伸至所述过滤箱(21),所述导向杆(61)与所述固定架(65)之间转动连接,所述导向杆(61)靠近所述过滤箱(21)的一端设有所述驱动盘(66),所述驱动盘(66)的底端设有均匀分布的用于清除淤泥的所述刷毛(67),圆柱体结构的所述导向杆(61)的另一端设有所述驱动板(62),所述驱动板(62)的对称两面上设有棱台形结构的所述聚风槽(63)。
