专利号: 2018106025706
申请人: 台州市皓仔邦工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

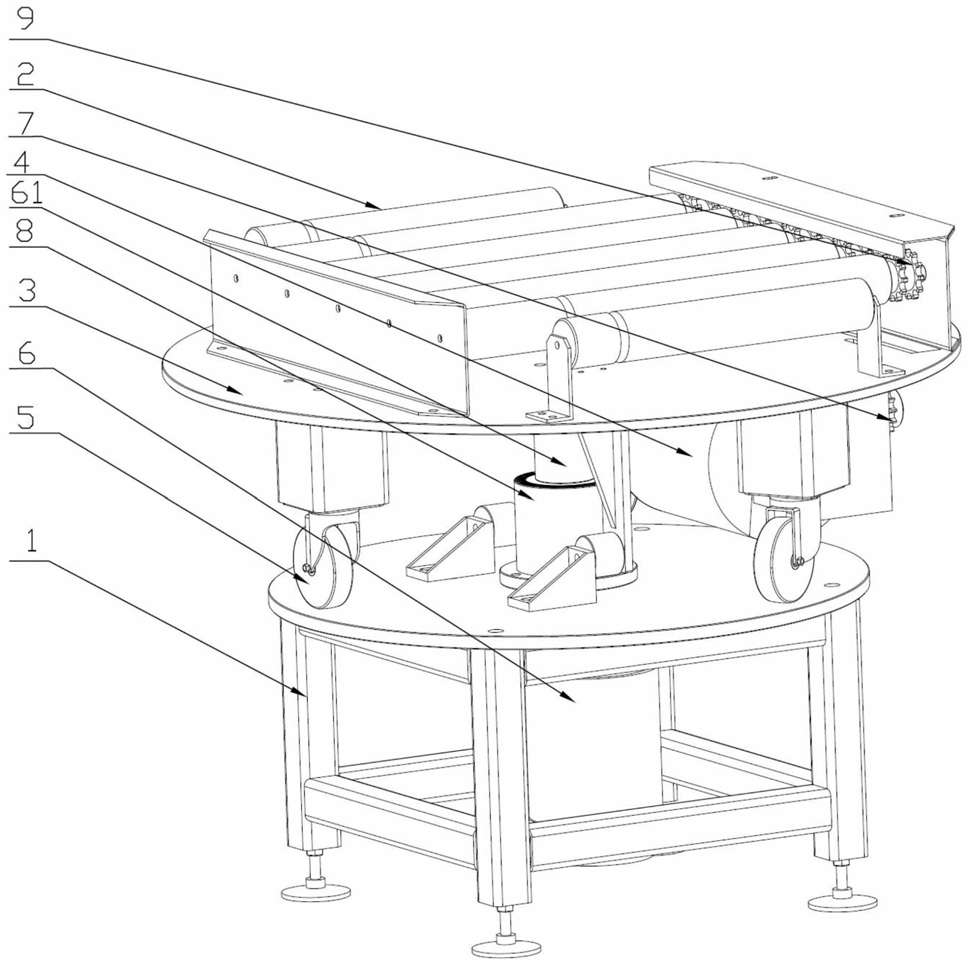

1.360度水平旋转滚筒输送机,所述滚筒输送机包括机架、滚筒机、旋转座、驱动滚筒机传动的第一驱动装置、驱动旋转座旋转的第二驱动装置,其特征在于:所述第二驱动装置的输出轴固定一个指示针,第二驱动装置的输出轴的外围有圆环座,圆环座位置固定,所述圆环座外缘周向上设有360个可以竖向伸缩的挡板,所述挡板通过液压装置驱动,所述指示针底部设有凸阶,所述挡板凸出圆环座顶面时候抵靠凸阶形成阻拦;所述液压装置包括依次连接的:液压泵、换向阀、顺序阀、360个电控单向阀以及360个液压缸,其中,360个电控单向阀并联与控制系统连接,单个电控单向阀与单个液压缸连接,所述挡板与液压缸的输出轴固定连接;所述电控单向阀包括阀座、阀芯、与阀芯固连接的电动执行器的输出轴,所述阀芯后部设有套在电动执行器输出轴上的复位弹簧,复位弹簧的一端抵靠阀座,阀座中设有连线夹角为90度的进口和出口;所述阀芯中部设有水平方向的通孔;所述液压缸包括缸体和活塞,缸体上、下部分别设有进油口、出油口,所述活塞下部的底面积大于活塞上部的面积。

2.根据权利要求1所述的360度水平旋转滚筒输送机,其特征在于:所述换向阀的数目为两个,所述顺序阀的数量为两个,单个换向阀与单个顺序阀串联后形成一组,两组之间并联。

3.根据权利要求1所述的360度水平旋转滚筒输送机,其特征在于:所述旋转座底部设有万向轮,万向轮在机架顶部运动。

4.根据权利要求1所述的360度水平旋转滚筒输送机,其特征在于:所述滚筒机的传动方向上设有一个单独的空转滚筒。

5.根据权利要求1所述的360度水平旋转滚筒输送机,其特征在于:所述第一驱动装置与滚筒机之间通过齿轮和链条传动,所述第一驱动装置和第二驱动装置都为马达。

6.根据权利要求1所述的360度水平旋转滚筒输送机,其特征在于:所述圆环座外缘设有角度标尺,角度标尺在每一个挡板处设有对应的序号。
