专利号: 201810602975X
申请人: 广州引航者信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

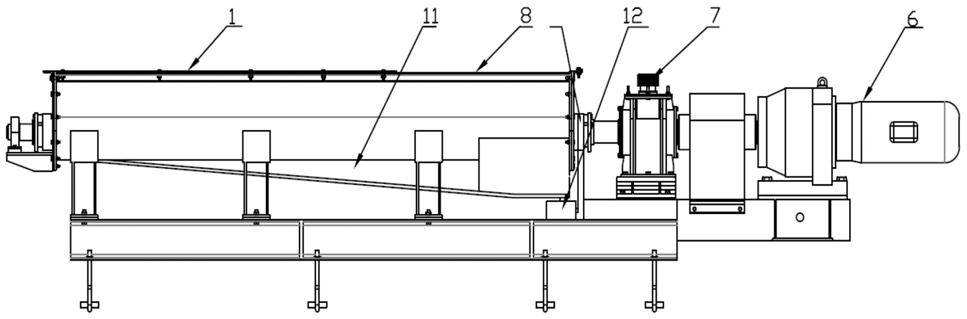

1.泥浆重复搅拌器,包括搅拌桶,设置在搅拌桶里的两个横卧且旋转方向相反的左搅拌轴和右搅拌轴,左、右搅拌轴上分别设置有左、右螺旋叶轮,所述左、右搅拌轴通过设置在搅拌桶外的马达带动,马达与左、右搅拌轴之间设有减速机构,所述搅拌桶上方设有投料口,其特征在于:所述搅拌桶底面分别设有回料口和出料口,以减速机构的位置为起始段,所述左螺旋叶轮分为前左螺旋叶轮和后左螺旋叶轮,其中,前左螺旋叶轮的螺纹方向与后左螺旋叶轮的螺纹方向相反,同理,右螺旋叶轮为前右螺旋叶轮和后右螺旋叶轮,其中,前右螺旋叶轮的螺纹方向与后右螺旋叶轮的螺纹方向相反,前左螺旋叶轮与前右螺旋叶轮的螺纹方向相反,后左螺旋叶轮与后右螺旋叶轮的旋转方向相反,所述出料口设置在前左螺旋叶轮、后左螺旋叶轮连接处或者前右螺旋叶轮、后右螺旋叶轮连接处下方,所述回料口设置在前左螺旋叶轮或者前右螺旋叶轮的开始端,所述出料口、回料口通过设置在搅拌桶底下的连通槽连接,所述连通槽底面设有一个推动泥浆从连通槽进入回料口的泥浆泵;所述前左螺旋叶轮、后左螺旋叶轮的长度比为2:1,同理,所述前右螺旋叶轮、后右螺旋叶轮的长度比为2:1;所述搅拌桶内表面设有分别依照左螺旋叶轮、右螺旋叶轮旋转方向相适应的漩涡流道。

2.根据权利要求1所述的泥浆重复搅拌器,其特征在于:所述减速机构包括齿轮箱、设置在左搅拌轴前端的左齿轮、设置右搅拌轴前端的右齿轮以及连接泥浆泵输入轴的从动滚轮,所述右齿轮后端设有通过皮带与从动滚轮连接的主动滚轮,所述齿轮箱包括箱体、设置在箱体里并与马达连接的主动齿轮、与主动齿轮面接的从动齿轮,所述从动齿轮的齿数大于主动齿轮的齿数,所述从动齿轮的后端连接右齿轮的前端。

3.根据权利要求2所述的泥浆重复搅拌器,其特征在于:所述泥浆泵包括气缸体、与泥浆泵输入轴连接的曲轴、与曲轴面接的连杆以及连杆上方的活塞,所述活塞顶部设有一个与连通槽的底面密封连接的弹性阀体;活塞伸出时候,所述弹性阀体突出连通槽的底面并把泥浆推入回料口,活塞收回时候,弹性阀体与连通槽底面平齐。

4.根据权利要求1所述的泥浆重复搅拌器,其特征在于:以出料口为起点,所述连通槽的角度为倾斜向下。
