专利号: 2018106034419
申请人: 王鑫
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

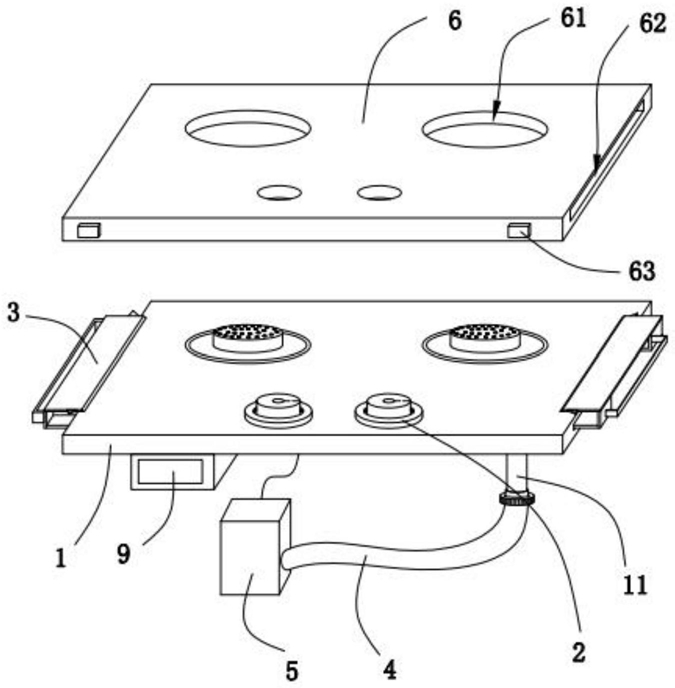

1.一种防止厨房煤气泄漏的方法,其特征在于,该方法包括以下步骤:S1,将本方法特制的煤气灶与煤气管道联通,并用本方法特制的煤气灶做饭;S2,在S1中的煤气灶的侧边安装煤气检测传感器,煤气检测传感器与报警器和切断阀电连接,切断阀用于切断煤气管道与煤气灶之间的联通,报警器用于打出安全警报;本方法中采用的特制的煤气灶包括主板(1)、点火旋钮(7)、输气软管(4)、电池盒(9)、控制机构(2)、限位机构(3)、进气机构(5)、保护板(6)以及导电机构(8);所述主板(1)通过所述输气软管(4)连通至所述进气机构(5);所述进气机构(5)电性连接所述控制机构(2);所述控制机构(2)设于所述点火旋钮(7)的外部,所述导电机构(8)设于控制机构(2)内部;所述控制机构(2)用以控制所述进气机构(5)的通断;所述主板(1)的两侧设有所述限位机构(3),所述限位机构(3)套接于所述保护板(6)的两端,所述保护板(6)用以对所述主板(1)进行保护;

所述主板(1)的底部连通有进气管(11),所述主板(1)的两侧壁均个两个置物槽(12),所述主板(1)的表面安装有所述点火旋钮(7);

所述限位机构(3)包括滑板(31)、限位板(32)、把手(33)以及第一弹簧(34),所述第一弹簧(34)固定于各个所述置物槽(12)内,所述第一弹簧(34)的端部固定连接所述滑板(31),所述滑板(31)与所述置物槽(12)滑动连接;所述滑板(31)呈L型,所述滑板(31)设于所述限位板(32)的底面,所述滑板(31)的侧壁设有所述把手(33);所述限位板(32)平行设于所述主板(1)的顶部,所述限位板(32)的两侧设有卡头(321);

所述主板(1)的表面配合连接有所述保护板(6),所述保护板(6)的面积与所述主板(1)的面积相同,所述保护板(6)的两侧壁开有安装槽(62),所述保护板(6)的表面开有安装孔(61),所述限位板(32)套接于所述安装槽(62)的内部,所述安装槽(62)的内壁开有卡槽(64),所述卡槽(64)与所述卡头(321)相互配合连接,所述保护板(6)的外壁与所述卡槽(64)相对位置处设有按钮(63);

所述控制机构(2)包括外环体(21)、支杆(22)以及滑块(23),所述支杆(22)垂直固定于所述点火旋钮(7)的外壁,所述支杆(22)的端部设有所述滑块(23),所述外环体(21)设于所述点火旋钮(7)的外部,所述外环体(21)与所述点火旋钮(7)圆心位于同一点,所述外环体(21)的中部设有隔板(213),所述隔板(213)的底部为第一腔室(211),所述隔板(213)的顶部位第二腔室(212),所述滑块(23)嵌入于所述第一腔室(211)的内部底层,所述滑块(223)的侧壁呈倒角结构。

2.根据权利要求1所述的一种防止厨房煤气泄漏的方法,其特征在于:所述导电机构(8)包括挤压块(81)、第三弹簧(82)、第一导电板(83)以及第二导电板(84),所述挤压块(81)为半环状结构,所述挤压块(81)的端部均为倒角状,所述挤压块(81)设于所述第一腔室(211)的内部顶层,所述挤压块(81)的高度与所述滑块(23)高度相互重合,所述第三弹簧(82)等距垂直固定于所述隔板(213)的底面,所述第三弹簧(82)的端部与所述挤压块(81)固定连接,所述挤压块(81)的顶面对称线处垂直设有所述第一导电板(83),所述第三弹簧(82)对称分布于所述第一导电板(83)的两侧,所述第一导电板(83)贯穿于所述隔板(213)并伸入于所述第二腔室(212)的内部,所述第二腔室(212)的内部顶壁设有与所述第一导电板(83)长度相同的所述第二导电板(84),所述第一导电板(83)、所述第二导电板(84)的最大间距与所述挤压块(81)、所述滑块(23)的重合高度相同。

3.根据权利要求2所述的一种防止厨房煤气泄漏的方法,其特征在于:所述进气机构(5)包括盒体(51)、导气管(52)、密封块(53)、密封板(54)、第二弹簧(55)以及电磁铁(56),所述导气管(52)与所述输气软管(4)相互连通,所述导气管(52)对称连通于所述盒体(51)的两侧,所述盒体(51)的内部顶层设有所述电磁铁(56),所述电磁铁(56)的底面中心处垂直设有所述第二弹簧(55),所述第二弹簧(55)的底端固定连接所述密封板(54),所述密封板(54)的顶面设有磁铁(541),所述密封板(54)与所述盒体(51)的内壁滑动连接,所述密封板(54)的面积与所述盒体(51)的内部空腔截面积相同,所述密封板(54)的侧面积大于所述导气管(52)的截面积;所述盒体(51)的内部底层设有所述密封块(53),所述密封块(53)与所述密封板(54)紧密贴合。

4.根据权利要求3所述的一种防止厨房煤气泄漏的方法,其特征在于:所述电池盒(9)、所述第一导电板(83)之间通过导线连接,所述第一导电板(83)与所述第二导电板(84)之间电性连接,所述第二导电板(84)通过导线连接所述电磁铁(541)。
