专利号: 2018106034423
申请人: 宿州市徽腾知识产权咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

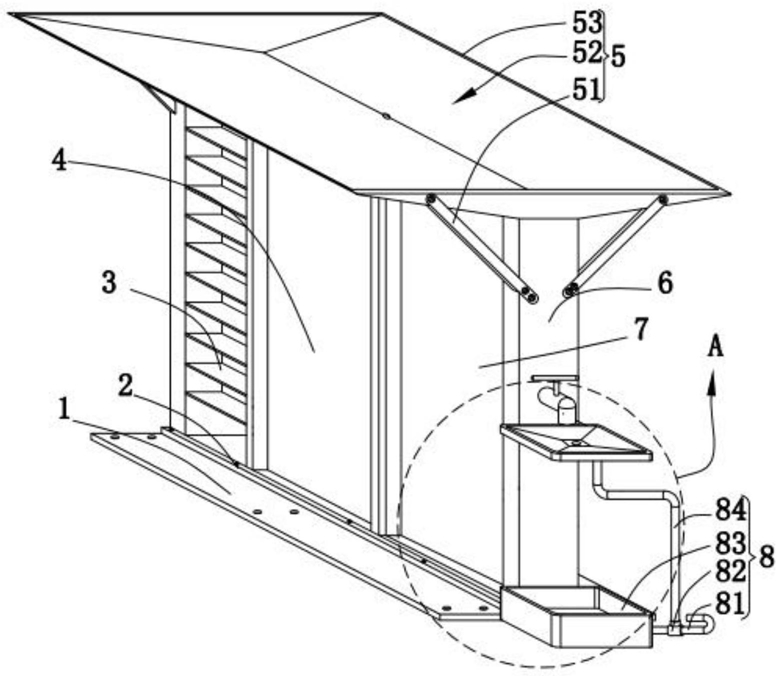

1.一种农业生态旅游宣传栏,其特征在于:包括底板(1)、两个加固板(2)、收纳结构(3)、书写板(4)、遮阳结构(5)、四个支撑架(6)、展示结构(7)和清洗结构(8);两个所述加固板(2)之间垂直设有四个用于支撑限位的所述支撑架(6);一个所述加固板(2)背离所述支撑架(6)的一端设有所述底板(1),所述支撑架(6)背离所述底板(1)的另一个所述加固板(2)上设有遮阳、聚水的所述遮阳结构(5);所述加固板(2)的端部的一个所述支撑架(6)上设有用于清洗手部的所述清洗结构(8);四个所述支撑架(6)两两之间分别设有用于存放宣传书籍的所述收纳结构(3)、用于板书宣传的所述书写板(4)和用于存储海报的所述展示结构(7),且所述书写板(4)设于所述收纳结构(3)与所述展示结构(7)之间。

2.根据权利要求1所述的一种农业生态旅游宣传栏,其特征在于:所述底板(1)与所述加固板(2)之间螺栓连接,所述底板(1)的长度与所述加固板(2)的长度相等,且所述底板(1)的宽度大于所述加固板(2)的宽度的二倍。

3.根据权利要求1所述的一种农业生态旅游宣传栏,其特征在于:所述收纳结构(3)包括导向轴(31)、滑块(32)、支撑板(33)、挡板(34)、固定板(35)和多个转轴(36),所述固定板(35)与所述加固板(2)背离所述展示结构(7)的一个所述支撑架(6)可拆卸连接,多个所述转轴(36)贯穿连接于所述支撑架(6)与所述固定板(35),所述转轴(36)与所述支撑架(6)滑动连接,所述转轴(36)上对应交错设有两个用于存储宣传书籍的所述支撑板(33),所述支撑板(33)与所述转轴(36)转动连接,所述支撑板(33)靠近所述转轴(36)的一端垂直设有矩形结构的所述挡板(34),所述挡板(34)背离所述支撑板(33)的一端为弧形结构,所述支撑板(33)的两个端部均设有圆柱体结构的所述导向轴(31),所述导向轴(31)与矩形结构的所述滑块(32)滑动连接,所述滑块(32)与所述支撑架(6)滑动连接。

4.根据权利要求3所述的一种农业生态旅游宣传栏,其特征在于:所述展示结构(7)包括玻璃(71)和展示槽(72),所述玻璃(71)与相邻的两个所述支撑架(6)可拆卸连接,所述玻璃(71)与所述支撑架(6)围成矩形结构用于存储海报的所述展示槽(72)。

5.根据权利要求1所述的一种农业生态旅游宣传栏,其特征在于:所述遮阳结构(5)包括连接杆(51)、聚流槽(52)、遮阳板(53)、导流通道(54)和多个排水孔(55),所述遮阳板(53)固定于所述加固板(2)背离所述支撑架(6)的一端,所述遮阳板(53)与所述加固板(2)可拆卸连接,所述遮阳板(53)的内部设有三棱柱体结构的所述聚流槽(52),多个圆柱体结构的用于排水的所述排水孔(55)贯穿于所述遮阳板(53)延伸至所述导流通道(54)的内部,所述导流通道(54)从所述遮阳板(53)贯穿至所述支撑架(6)的内部,所述遮阳板(53)与所述支撑架(6)之间固定有可拆卸连接的所述连接杆(51),所述连接杆(51)、所述遮阳板(53)和所述支撑架(6)围成三角形结构的空腔。

6.根据权利要求5所述的一种农业生态旅游宣传栏,其特征在于:所述遮阳板(53)与所述支撑架(6)之间设有圆柱体结构对所述导流通道(54)进行防漏的密封圈(9),所述密封圈(9)的直径大于所述导流通道(54)的直径。

7.根据权利要求5所述的一种农业生态旅游宣传栏,其特征在于:所述清洗结构(8)包括第一排水管(81)、三通管(82)、收纳箱(83)、第二排水管(84)、清洗箱(85)、清洗槽(86)和水阀(87),带有所述导流通道(54)的所述支撑架(6)的侧壁依次设有所述水阀(87)、所述清洗箱(85)和所述收纳箱(83),所述水阀(87)贯穿于所述支撑架(6)延伸至所述导流通道(54),所述清洗箱(85)的内部设有棱台形的用于收纳污水的所述清洗槽(86),用于固定垃圾桶的所述收纳箱(83)与所述清洗箱(85)一一对应,所述第一排水管(81)固定于所述收纳箱(83),所述第二排水管(84)贯穿于所述清洗箱(85)延伸至所述清洗槽(86),所述第一排水管(81)与所述第二排水管(84)背离所述支撑架(6)的一端连通于所述三通管(82)。
