专利号: 201810603760X
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

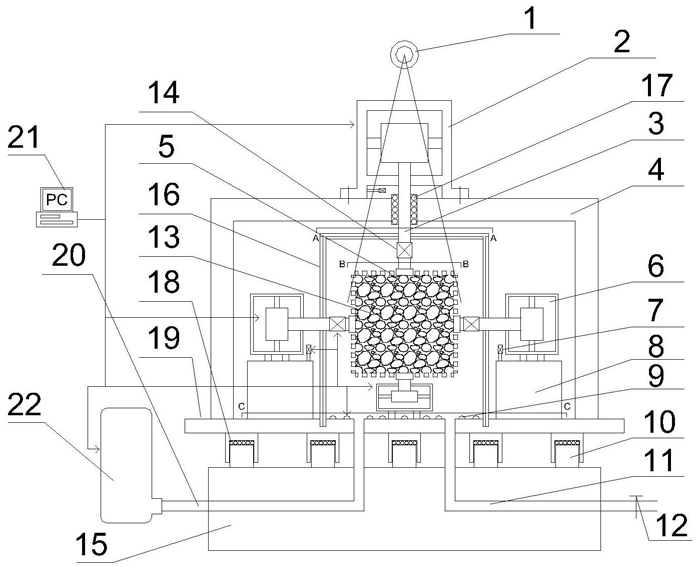

1.一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:包括试验平台、试验箱和试验箱外罩,所述试验箱外罩为无底面的长方体且下端嵌于所述试验平台上,所述试验箱由六加压板拼接成一长方体构成,所述试验箱设置于所述试验箱外罩内且所述试验箱除底面的五个面与所述试验箱外罩的五个面一一相对,每一所述加压板外表面垂直连接一加压杆一端,每一加压杆另一端连接一液压缸,且所述试验箱除底面之外的其他各面所连接的加压杆均贯穿与该面相对的所述试验箱外罩的面,每一所述加压杆上均安装有压力传感器和位移传感器,所述试验箱外罩上方安装有CT扫描仪,所述试验装备还包括注水管道和计算机,所述注水管道一端接入所述试验箱外罩,另一端连接水泵,所述计算机连接所述水泵、所有液压缸、所有压力传感器、所有位移传感器和所述CT扫描仪,所述试验箱内填充泥岩试样,所述计算机控制所述水泵对所述试验箱外罩内注水,所述计算机控制所有液压缸对所述试验箱施压,所有压力传感器和所有位移传感器分别监测各加压杆的压力和位移并将压力和位移数据传输至所述计算机,所述CT扫描仪对泥岩试样的各个截面进行扫描并将扫描信息传输至所述计算机,所述计算机拼凑该扫描信息形成泥岩试样崩解裂纹发展图。

2.如权利要求1所述的一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:所述试验平台上表面设有电热管且所述电热管位于所述试验箱外罩内。

3.如权利要求1所述的一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:所述加压板上设有若干均匀分布的蒸发孔。

4.如权利要求1所述的一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:还包括底座,所述底座上表面铺设有若干条平直滑轨,所述滑轨上安装有滑动滚珠,所述试验平台通过滚珠接触放置于所有平直滑轨上。

5.如权利要求1所述的一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:还包括排水管道,所述排水管道一端接入所述试验箱外罩底部,另一端设有控制阀。

6.如权利要求1所述的一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:所述试验箱外罩顶面设有若干环状分布的排气孔。

7.如权利要求1所述的一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:所述试验箱外罩四侧面外围的四所述液压缸为侧向液压缸,每一所述侧向液压缸下端固定于一载台上,所有载台均固定于所述试验平台上,两相对的所述侧向液压缸与另外两相对的所述侧向液压缸正交。

8.如权利要求1所述的一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:所述试验平台上固定有框架柱,所述试验箱顶面连接的液压缸固定于所述框架柱上。

9.如权利要求1所述的一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:所述试验箱外罩内所述试验平台上设有立脚,所述试验箱底面连接的液压缸固定于所述立脚上。

10.如权利要求1所述的一种提供真实应力条件的泥岩干湿循环崩解试验装备,其特征在于:所述试验箱外罩包括四罩壳,所述罩壳包括三罩板,三所述罩板中两两相互垂直连接,且所述罩壳的侧边缘和上边缘均为卯榫结构,四所述罩壳之间通过卯榫连接形成所述试验箱外罩,所述试验平台上表面设有镶嵌槽,所述试验箱外罩下端嵌入所述镶嵌槽内将所述试验箱外罩密封。
