专利号: 2018106039287
申请人: 许美凤
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种农作物病虫害防治方法,其特征在于,该方法包括以下步骤:

S1,利用农药喷洒设备对农作物喷洒农药;

S2,在S1的基础上,在农田的周围安装灭虫灯;

S3,在S2的基础上,在大风情况下,在农田中均匀放置粉末灭虫剂喷射器,粉末灭虫剂喷射器将粉末状的灭虫粉喷洒到空中,在风力的作用下,灭虫粉被分散开并吹落到农作物上;

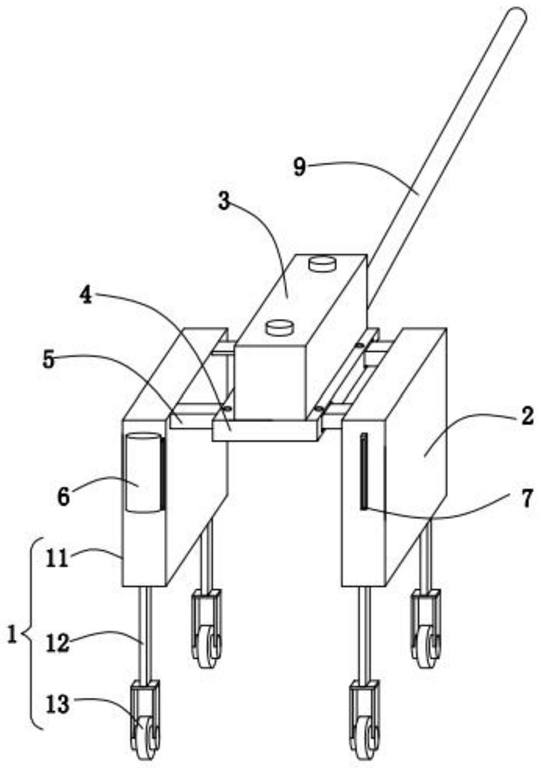

本方法中采用的农药喷洒设备包括第一支撑机构(1)、第二支撑机构(2)、储液机构(3)、固定机构(4)、供水板(5)、挡风机构(6)、固定座(7)、排出机构(8)以及手柄(9);所述第一支撑机构(1)与所述第二支撑机构(2)结构相同,所述第一支撑机构(1)、所述第二支撑机构(2)对称设于所述储液机构(3)的两侧;所述储液机构(3)的底部设有所述固定机构(4),所述固定机构(4)的内部对称套接有所述供水板(5),所述供水板(5)与所述储液机构(3)相互连通,所述固定机构(4)用于便于所述供水板(5)的位置调节,所述供水板(5)用以药剂的转移;所述供水板(5)的底面配合连接所述排出机构(8),所述排出机构(8)用以排出药剂;

所述供水板(5)与所述第一支撑机构(1)、所述第二支撑机构(2)固定连接;所述第一支撑机构(1)的两侧壁均设有所述挡风机构(6);所述第二支撑机构(2)的外壁设有所述固定座(7);所述挡风机构(6)与所述固定座(7)相互配合连接,所述挡风机构(6)用以挡风;所述手柄(9)与所述储液机构(3)固定连接;

所述储液机构(3)包括储液箱(31)、抽液泵(32)以及抽液软管(33),所述储液箱(31)的出口处连接所述抽液泵(32),所述抽液泵(32)与至少四个所述抽液软管(33)进行连接;

所述固定机构(4)包括固定盒(41)、滑板(42)、限位管(43)以及限位螺柱(44),所述固定盒(41)设于所述储液箱(31)的底面,所述抽液软管(33)分布于所述固定盒(41)的内部,所述固定盒(41)的底面设有所述滑板(42),所述滑板(42)的两端均为45°倒角结构,所述固定盒(41)的内部对称设有所述限位管(43),所述固定盒(41)的顶面螺纹连接有所述限位螺柱(44);

所述供水板(5)贯穿于所述限位管(43),所述供水板(5)的内部开有供水槽(51),所述供水槽(51)与所述抽液软管(33)相互连通,所述供水槽(51)为长方体空腔结构;

所述供水板(5)底面横向中线处等间距分布有所述排出机构(8),所述排出机构(8)包括排水头(81)、弹簧(82)以及密封板(83);所述排水头(81)均贯穿于所述供水板(5)的底面,所述排水头(81)的内部开有排水孔(811),所述排水头(81)的顶面焊接有所述弹簧(82),所述弹簧(82)位于所述排水孔(811)的外部,所述弹簧(82)的顶端与所述供水槽(51)的内壁垂直焊接,所述密封板(83)与所述排水孔(811)套接,所述密封板(83)与所述供水槽(51)的内壁胶接,所述排水头(81)的位移距离与所述滑板(42)的高度相同,所述滑板(42)的高度与所述供水槽(51)的高度相同;

所述第一支撑机构(1)包括防护盒(11)、齿杆(12)、滚轮(13)以及调节机构(14),所述防护盒的内壁垂直连接所述供水板(5),所述防护盒(11)的内部对称安装有所述调节机构(14),每个所述调节机构(14)均啮合连接有所述齿杆(12),所述齿杆(12)贯穿于所述防护盒(11)的底面,所述齿杆(12)的底端设有所述滚轮(13);

所述调节机构(14)包括第一转动电机(141)和齿轮(142),所述齿轮(142)与所述齿杆(12)相互啮合连接,所述齿轮(142)转动连接所述第一转动电机(141);

所述挡风机构(6)包括管体(61)、卷柱(62)、扭簧(63)、挡风板(64)以及固定条(65),所述管体(61)对称设于所述防护盒(11)的侧壁,所述管体(61)的内部转动连接有所述卷柱(62),所述卷柱(62)与所述管体(61)的连接处设有所述扭簧(63),所述卷柱(62)的外壁缠绕有所述挡风板(64),所述挡风板(64)的端部设有所述固定条(65),所述固定条(65)与所述固定座(7)卡合连接。
