专利号: 2018106040405
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

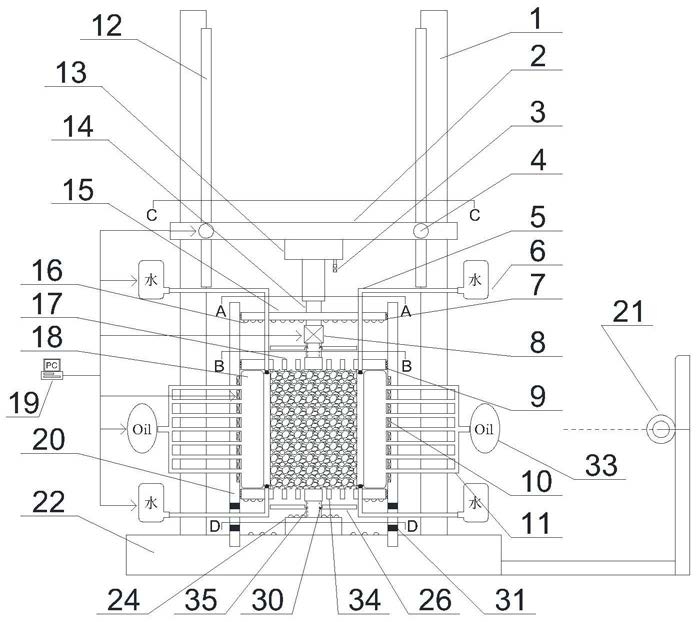

1.一种适用于泥岩干湿循环试验和三轴试验的一体机,其特征在于:包括基座和两立柱,两所述立柱固定于所述基座上,两所述立柱之间所述基座上固定有筒状的反力厚壁,所述反力厚壁内安放环状油压囊且二者之间间隙安装油压传感器,所述油压囊套在圆柱状泥岩试样外围且紧贴所述反力厚壁内壁,所述油压囊连接油压管一端,所述油压管另一端穿过所述反力厚壁且连接油泵,所述基座上固定底部压力轴,所述底部压力轴上端连接底部轴向压板,所述泥岩试样下端支撑于所述底部轴向压板,所述泥岩试样上端被顶部轴向压板覆盖,所述顶部轴向压板上部连接顶部压力轴下端,所述顶部压力轴上端连接液压升降机,所述液压升降机固定于两所述立柱上,所述顶部压力轴上安装有轴向压力传感器和轴向位移传感器,所述反力厚壁内设有电热管,所述一体机还包括压力水管、CT扫描仪和计算机,所述压力水管一端接入所述油压囊内壁和泥岩试样之间间隙,另一端连接水泵,所述CT扫描仪设置于所述反力厚壁侧方用于扫描泥岩试样截面,所述计算机分别连接所述油压传感器、所述轴向压力传传感器、所述轴向位移传感器、所述油泵、所述水泵和CT扫描仪,所述计算机由所述CT扫描仪获取扫描信息并拼凑形成泥岩试样崩解裂纹发展图。

2.如权利要求1所述的一种适用于泥岩干湿循环试验和三轴试验的一体机,其特征在于:所述液压升降机连接变频器,所述变频器连接并受控于所述计算机。

3.如权利要求1所述的一种适用于泥岩干湿循环试验和三轴试验的一体机,其特征在于:所述基座上所述底部压力轴一侧固定有一升降器,所述升降器上端连接一挡水板且所述底部压力轴穿过该挡水板,所述升降器驱动该挡水板沿着所述底部压力轴上下运动,该挡水板堵住所述油压囊下端口。

4.如权利要求3所述的一种适用于泥岩干湿循环试验和三轴试验的一体机,其特征在于:所述液压升降机下部连接连轴载台,所述连轴载台下部连接所述顶部压力轴,所述顶部压力轴向下依次贯穿烘箱盖板和另一挡水板,且烘箱盖板和所述顶部压力轴固定连接,所述连轴载台上所述顶部压力轴一侧固定有另一升降器,该升降器下端连接该挡水板,该升降器驱动该挡水板沿着所述底部压力轴上下运动,所述烘箱盖板上何有排气孔,所述烘箱盖板堵住所述反力厚壁上端口,该挡水板堵住所述油压囊上端口。

5.如权利要求4所述的一种适用于泥岩干湿循环试验和三轴试验的一体机,其特征在于:所述电热管包括上电热管和下电热管,所述上电热管固定于所述烘箱盖板下表面,所述下电热管固定于所述反力厚壁内所述基座上表面。

6.如权利要求4所述的一种适用于泥岩干湿循环试验和三轴试验的一体机,其特征在于:所述烘箱盖板侧边缘设有盖板滚珠,所述顶部轴向压板和所述底部轴向压板的侧边缘均设有压板滚珠。

7.如权利要求1所述的一种适用于泥岩干湿循环试验和三轴试验的一体机,其特征在于:所述顶部轴向压板和所述底部轴向压板上设有若干环形均匀分布的蒸发孔。

8.如权利要求1所述的一种适用于泥岩干湿循环试验和三轴试验的一体机,其特征在于:所述压力水管分为上压力水管和下压力水管,所述上压力水管接入所述油压囊内壁上端和泥岩试样之间间隙,所述下压力水管接入所述油压囊内壁下端和泥岩试样之间间隙。
