专利号: 2018106043102
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

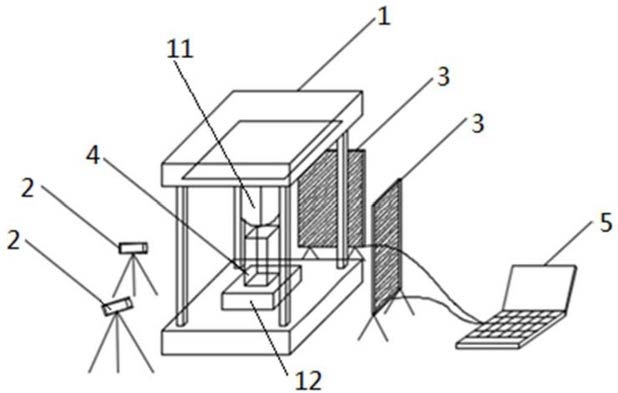

1.一种透明类岩石试件裂隙扩展监测方法,应用透明类岩石试件裂隙扩展监测系统,透明类岩石试件裂隙扩展监测系统包括岩石单轴加载装置,岩石单轴加载装置的加载座上设置透明类岩石试件,透明类岩石试件的上方为岩石单轴加载装置的加载头;其特征在于:透明类岩石试件裂隙扩展监测系统还包括用于向透明类岩石试件发射激光的激光发射器、用于接收激光发射器发射来激光的激光接收板和用于采集激光强度数据并处理的计算机;

岩石单轴加载装置的左右侧方向,一侧布置激光发射器,另一侧布置激光接收板;岩石单轴加载装置的前后侧方向,一侧布置激光发射器,另一侧布置激光接收板;激光发射器发射出的激光方向垂直激光接收板的板面,激光穿过透明类岩石试件;计算机分别信号连接两激光接收板;其特征在于,包括以下步骤:步骤一、在岩石单轴加载装置的加载座上放置透明类岩石试件,在岩石单轴加载装置的左侧、前侧布置激光发射器,右侧、后侧布置激光接收板,将激光接收板连接计算机;

步骤二、将激光发射器的发射端对准透明类岩石试件,启动激光发射器朝透明类岩石试件发射激光,转动激光接收板的基板,使激光方向垂直基板的板面,旋转调节螺丝使其末端压紧基板;

步骤三、左侧的激光发射器向透明类岩石试件发射激光,激光穿过透明类岩石试件后,右侧的激光接收板记录激光强度,前侧的激光发射器向透明类岩石试件发射激光,激光穿过透明类岩石试件后,后侧的激光接收板记录激光强度,计算机经两激光接收板采集透明类岩石试件在未加载状态下的初始激光强度数据;

步骤四、启动岩石单轴加载装置,加载头与加载座对透明类岩石试件施加单轴加载,在加载的同时,左侧的激光发射器持续向透明类岩石试件发射激光,激光穿过透明类岩石试件后,右侧的激光接收板持续记录激光强度,前侧的激光发射器持续向透明类岩石试件发射激光,激光穿过透明类岩石试件后,后侧的激光接收板持续记录激光强度,计算机经两激光接收板持续采集透明类岩石试件在持续加载状态下的激光强度数据;

步骤五、计算机根据采集的在未加载状态下的初始激光强度数据和在持续加载状态下的激光强度数据,计算机根据本步骤上述数据处理形成透明类岩石试件在持续加载状态下的多个设定时间点时的裂隙扩展三维图。

2.根据权利要求1所述的透明类岩石试件裂隙扩展监测方法,其特征在于:激光接收板包括基板,基板上均匀布置有多个光敏传感器,计算机信号连接光敏传感器。

3.根据权利要求2所述的透明类岩石试件裂隙扩展监测方法,其特征在于:激光接收板还包括支撑框架,支撑框架内铰接基板,支撑框架上设置有调节螺丝,旋转调节螺丝其末端可压紧或脱离基板。

4.根据权利要求1所述的透明类岩石试件裂隙扩展监测方法,其特征在于:激光发射器包括多个激光发射源,多个激光发射源发射的激光形成激光束,激光束覆盖透明类岩石试件。

5.根据权利要求1所述的透明类岩石试件裂隙扩展监测方法,其特征在于:透明类岩石试件由环氧树脂胶和聚甲基丙烯酸甲酯颗粒混合而成。
