专利号: 2018106045502
申请人: 合肥久多农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

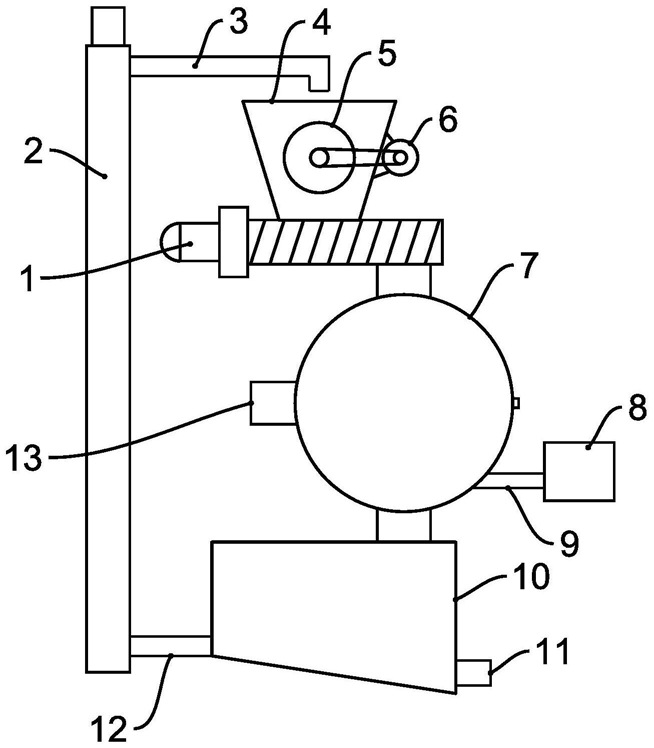

1.一种农业用循环肥料粉碎机,包括螺旋输送器(1)、提升机(2)、进料斗(4)、磁选滚筒(5)、粉碎研磨箱(7)、高压气源设备(8)和筛选箱(10),其特征在于,所述进料斗(4)的内部安装有磁选滚筒(5),进料斗(4)的外侧还设有通过传动带与磁选滚筒(5)连接的第一驱动电机(6),所述进料斗(4)的底部安装有螺旋输送器(1),所述螺旋输送器(1)与粉碎研磨箱(7)的进口密封固定连接,所述粉碎研磨箱(7)为球形结构,粉碎研磨箱(7)的内侧中部设有转轴(14),转轴(14)的中间安装有第二粉碎刀(16),第二粉碎刀(16)上开设有通孔(17),第二粉碎刀(16)的两侧于转轴(14)上安装有第一粉碎刀(15),所述粉碎研磨箱(7)的外部左侧还设有与转轴(14)连接的第二驱动电机(13),所述粉碎研磨箱(7)的内壁沿螺旋方向间隔设有若干凸起(18),所述粉碎研磨箱(7)的右侧下部还通过进气管(9)连接有高压气源设备(8),所述粉碎研磨箱(7)的出口与筛选箱(10)密封固定连接,所述筛选箱(10)的内侧顶部设有用于对粉碎研磨箱(7)出口进行密封的下料挡板(20),筛选箱(10)的内侧顶部还设有与下料挡板(20)连接的伸缩气缸(19),所述筛选箱(10)的内部设有振动筛(21),所述振动筛(21)右端向上倾斜设置在筛选箱(10)的内部,所述筛选箱(10)的左侧底部设有循环进料管(12),循环进料管(12)的另一端连接于提升机(2)的底部进口上,提升机(2)的顶部出口上连接有循环出料管(3),循环出料管(3)的另一端设于进料斗(4)的上方,所述筛选箱(10)的右侧底部还设有排料管(11)。

2.根据权利要求1所述的农业用循环肥料粉碎机,其特征在于,所述第一粉碎刀(15)和第二粉碎刀(16)呈等边三角形状,且第一粉碎刀(15)的边长为第二粉碎刀(16)边长的1/3,第一粉碎刀(15)和第二粉碎刀(16)的其中一个边焊接固定于转轴(14)上,第一粉碎刀(15)和第二粉碎刀(16)垂直于转轴(14)的表面设置。

3.根据权利要求1或2所述的农业用循环肥料粉碎机,其特征在于,所述通孔(17)呈椭圆形状,且通孔(17)的面积为第二粉碎刀(16)面积的1/3。

4.根据权利要求1所述的农业用循环肥料粉碎机,其特征在于,所述高压气源设备(8)为高压蒸汽机。

5.根据权利要求1所述的农业用循环肥料粉碎机,其特征在于,所述振动筛(21)与筛选箱(10)内侧顶部呈30~45°夹角。

6.根据权利要求1所述的农业用循环肥料粉碎机,其特征在于,所述筛选箱(10)的底部为右端向下倾斜设置。

7.根据权利要求1或5所述的农业用循环肥料粉碎机,其特征在于,所述粉碎研磨箱(7)的进口和出口分别位于粉碎研磨箱(7)的顶部和底部中间位置,且粉碎研磨箱(7)的出口与筛选箱(10)的连接处位于筛选箱(10)的顶部右端。

8.根据权利要求7所述的农业用循环肥料粉碎机,其特征在于,所述振动筛(21)的左端位于筛选箱(10)的左侧底部,振动筛(21)的右端位于筛选箱(10)的右侧顶部。
