1.一种由煤焦油沥青制备纳米碳球的方法，其特征在于，所述方法包括：

1）将一种金属有机化合物加入到煤焦油沥青中，混合物进行加热、搅拌，得到煤沥青混合物，煤沥青混合物中金属含量为0.05-10%；

2）煤沥青混合物在高温高压下预聚合处理，预聚合控制条件为惰性气氛，压力0.5-

10MPa，温度100-400℃，预聚时间在1-10小时，得到煤沥青预聚产品；

3) 将煤沥青预聚产品在惰性气氛下加热焙烧得到纳米碳球粗产品，加热焙烧温度为

900-1500℃, 焙烧时间为3-5小时；

4）将纳米碳球粗产品在酸中搅拌洗涤，经过滤、去离子水冲洗、再干燥后得到纳米碳球成品。

2.根据权利要求1所述一种由煤焦油沥青制备纳米碳球的方法，其特征在于：步骤（1）煤沥青混合中金属含量为2-4%。

3.根据权利要求1所述一种由煤焦油沥青制备纳米碳球的方法，其特征在于：步骤（1）金属有机化合物配体为多羧基有机物，优选线性多羧基有机物；金属优选为Ti、V、Cr、Mn、Fe、Co、Mo、Ni、Cu、Z中的一种；金属进一步优选为Fe、Co、Ni、V中的一种。

4.根据权利要求3所述一种由煤焦油沥青制备纳米碳球方法，其特征在于：所述金属有机化合物为柠檬酸铁。

5.根据权利要求1所述一种由煤焦油沥青制备纳米碳球方法，其特征在于：步骤（2）煤沥青混合物预聚合压力2-10MPa，温度200-400℃，预聚时间在4-10小时。

6.根据权利要求1所述一种由煤焦油沥青制备纳米碳球的方法，其特征在于：步骤（4）中用于纳米碳球粗产品洗涤的酸为盐酸、硫酸、硝酸、磷酸等无机酸中的一种，酸浓度为5-

30%，洗涤温度为10-80℃，搅拌时间2-10小时。

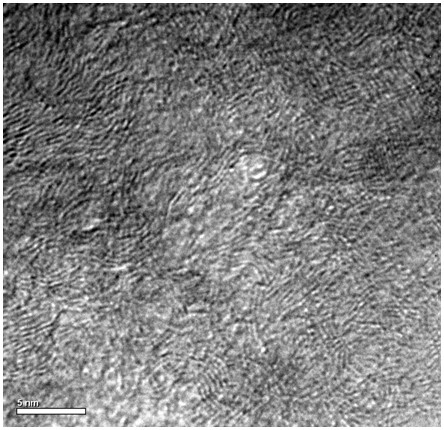

7.根据权利要求1至6任一种所述方法制备的纳米碳球，其特征在于：所述纳米碳球的直径为5nm-50nm。
