专利号: 2018106073131
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

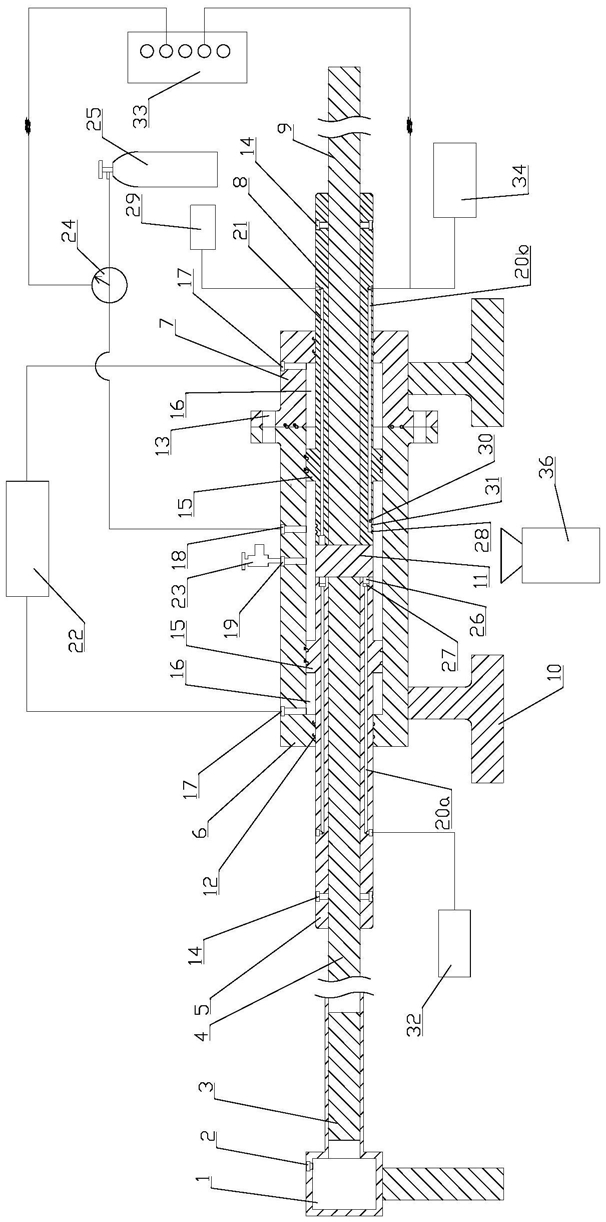

1.一种围压与湿热耦合条件下煤岩动态冲击破坏测试系统,其特征在于:包括冲击加载装置和湿热力耦合装置;所述冲击加载装置与所述湿热力耦合装置位于同一轴线上,所述冲击加载装置为气动控制,所述湿热力耦合装置外接增压装置、动态监测装置,所述湿热力耦合装置内装设有试样(11),且所述湿热力耦合装置与所述试样(11)直接接触,气压围压直接作用于试样周围,避免密封胶套对试样的阻隔,通过声发射和高速摄影仪直接获取试样在冲击破坏过程中的内部微破裂信号和表面断裂图像信息,全面地反映煤岩体的动力学响应特征;

所述冲击加载装置包括气室(1)、控制阀(2)、撞击杆(3)、入射杆(4)及透射杆(9);

所述控制阀(2)控制所述气室(1)的开合状态,所述撞击杆(3)位于所述气室(1)内,且所述撞击杆(3)、所述入射杆(4)及所述透射杆(9)处于同一轴线上;

所述湿热力耦合加载装置包括入射杆套(5)、入射端腔室(6)、透射端腔室(7)及透射杆套(8);

所述入射杆(4)、所述入射杆套(5)及所述入射端腔室(6)从内到外逐层密封套接;所述透射杆(9)、所述透射杆套(8)及所述透射端腔室(7)从内到外逐层密封套接;

所述入射杆(4)与所述透射杆(9)之间夹持有所述试样(11),所述入射端腔室(6)和所述透射端腔室(7)通过法向螺栓(13)连接;

所述增压装置包括液压泵站(22);

所述入射杆套(5)及所述透射杆套(8)周身表面分别设有环状凸起(15),两个所述环状凸起(15)分别与入射端腔室(6)、所述透射端腔室(7)形成封闭空间(16);

所述封闭空间(16)内的所述入射端腔室(6)及所述透射杆腔室(7)的壁面上均设置有进油口(17),所述进油口(17)通过高压管路与液压泵站(22)连接,所述液压泵站(22)向封闭空间(16)内注入有液压油;

所述动态监测装置包括压力传感器(24)、高压气瓶(25)、动态数据采集仪(33);

所述入射端腔室(6)的壁面中部设置有进气口(18)和泄压口(19),所述泄压口(19)处连接有泄压阀(23);

所述进气口(18)处依次与所述压力传感器(24)及所述高压气瓶(25)连接,所述压力传感器(24)与所述动态数据采集仪(33)连接;

所述高压气瓶(25)通过所述进气口(18)向所述入射端腔室(6)注入高压气体,所述高压气体对所述试样(11)施加有环向围压;

所述动态监测装置包括声发射传感器(26)、声发射采集仪(32);

所述入射杆套(5)内沿轴向间隔90°均匀分布有多条导线通道a(20a),且所述声发射传感器(26)均匀分布在所述入射杆套(5)与所述试样(11)相对的端面处;

所述声发射传感器(26)底部设置弹性缓冲垫块(27),所述声发射传感器(26)导线穿过所述弹性缓冲垫块(27),并经由所述导线通道a(20a)穿出所述入射杆杆套(5)与所述声发射采集仪(32)连接;

所述动态监测装置还包括电阻加热式盘管(28)、温度传感器(30)、湿度传感器(31)及工控计算机(34);

所述透射杆套(8)内沿轴向设有液体通道(21)与导线通道b(20b),所述液体通道(21)的一端与所述试样(11)的端面接触、另一端连接有注水泵站(40);

所述透射杆套(8)与所述试样(11)相对的侧面端部设置有所述电阻加热式盘管(28),并在所述透射杆套(8)表面上分布有所述温度传感器(30)与所述湿度传感器(31),所述电阻加热式盘管(28)通过所述导线通道b(20b)接入所述工控计算机(34);所述温度传感器(30)与湿度传感器(31)的导线均通过所述导线通道b(20b)连接所述动态数据采集仪(33)。

2.根据权利要求1所述的一种围压与湿热耦合条件下煤岩动态冲击破坏测试系统,其特征在于:所述动态监测装置包括高速摄影仪(36);所述入射端腔室(6)中部正对所述试样(11)的位置设置有透明观察窗口(35),所述高速摄影仪(36)对应设在所述透明观察窗口(35)的法线方向外部;所述动态数据采集仪(33)、所述声发射采集仪(32)和所述高速摄影仪(36)之间通过导线相连。
