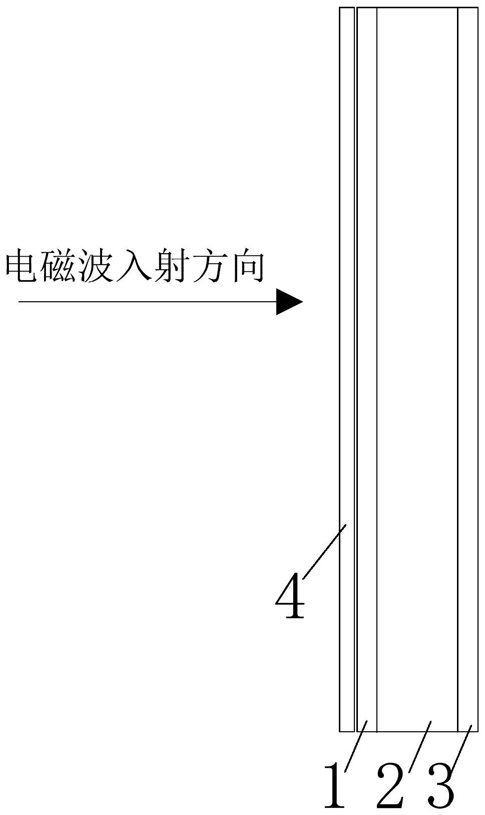

1.基于双极化频率选择表面的超高频可调二相调制板，所述二相调制板包括可调频率选择表面FSS层、隔空层和金属接地层，其特征在于，所述FSS层表面设置一个谐振电路，所述谐振电路包括菱形结构板和二极管，所述菱形结构板以对角线为基线设置有十字槽，多个菱形结构板以对角线为对齐标准进行整齐的阵列分布，两个相邻菱形结构板之间通过二极管连接。

2.根据权利要求1所述的基于双极化频率选择表面的超高频可调二相调制板，其特征在于，所述十字槽的槽宽为1.2mm，所述十字槽上下两端相距76mm，左右两端相距71.2mm。

3.根据权利要求1所述的基于双极化频率选择表面的超高频可调二相调制板，其特征在于，相邻的两个菱形结构板之间相距1.2mm。

4.根据权利要求1所述的基于双极化频率选择表面的超高频可调二相调制板，其特征在于，所述菱形结构板印刷在印刷电路板上，所述印刷电路板是厚度为1mm，相对介电常数为4.4的FR-4印刷板。

5.根据权利要求1所述的基于双极化频率选择表面的超高频可调二相调制板，其特征在于，隔空层是厚度d为50mm，相对介电常数为1.08的泡沫介质。

6.基于双极化频率选择表面的超高频可调二相调制板的使用方法，包括权利要求1-6所述的任一二相调制板，其特征在于，将谐振电路等效为一个RLC串/并联谐振电路，计算此谐振电路的等效阻抗，利用等效阻抗和隔空层的厚度得到输入阻抗，根据输入阻抗调节二相调制板的反射系数和透射系数。

7.根据权利要求7所述的基于双极化频率选择表面的超高频可调二相调制板，其特征在于，RLC串/并联谐振电路的等效阻抗表示为：其中，RS表示电阻，LS表示电感，CS表示电容，ω为角频率，j表示虚数。

8.根据权利要求7所述的基于双极化频率选择表面的超高频可调二相调制板，其特征在于，利用等效阻抗和隔空层的厚度得到输入阻抗，根据输入阻抗调节二相调制板的反射系数和透射系数包括：该二相调制板的输入阻抗Zin表示为：

此时，在FSS表面的反射系数Γ表示为：

在不考虑入射电磁波的损耗的情况下，FSS表面透射系数T表示为：

其中，Zin表示输入阻抗，Z0表示自由空间的阻抗，d表示隔空层的厚度，β为传播常数。
