专利号: 2018106076229
申请人: 陈丹红
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种幼儿早教用趣味沙漏,其特征在于,包括有沙漏(1)、底板(20)、第二开关按钮(21)、第三弹簧(22)、第二支板(23)、第二铁块(24)、第二电机(25)和假山(26),底板(20)设在沙漏(1)底部,底板(20)上部设有第二开关按钮(21)和第三弹簧(22),第三弹簧(22)位于第二开关按钮(21)的两侧,第三弹簧(22)上部连接有第二支板(23),第二支板(23)底部设有第二铁块(24),第二铁块(24)与第二开关按钮(21)垂直对应,第二支板(23)上部设有第二电机(25),第二开关按钮(21)和第二铁块(24)均与第二电机(25)之间有电路连接,沙漏(1)底部设有沙子(19)。

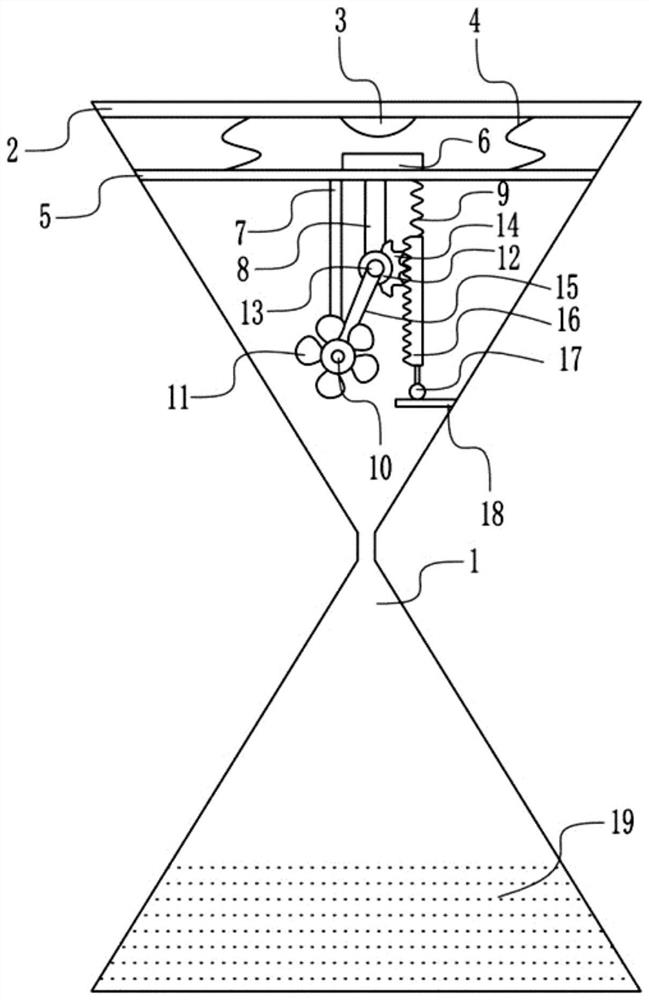

2.根据权利要求1所述的一种幼儿早教用趣味沙漏,其特征在于,还包括有顶板(2)、第一开关按钮(3)、第一弹簧(4)、第一支板(5)、第一铁块(6)、第二支杆(8)、第二弹簧(9)、第一电机(12)、从动轮(13)、扇形齿轮(14)、齿条(16)、锤头(17)、铜锣(18)和沙子(19),沙漏(1)内顶部设有顶板(2),顶板(2)底部设有第一开关按钮(3)和第一弹簧(4),第一弹簧(4)位于第一开关按钮(3)的两侧,第一弹簧(4)下部连接有第一支板(5),第一支板(5)上部设有第一铁块(6),第一铁块(6)与第一开关按钮(3)垂直对应,第一支板(5)底部从左至右依次设有第二支杆(8)和第二弹簧(9),第二支杆(8)下端设有第一电机(12),第一开关按钮(3)和第一铁块(6)均与第一电机(12)之间有电路连接,第一电机(12)的输出轴上连接有从动轮(13),从动轮(13)位于第一电机(12)前侧,第一电机(12)后侧设有扇形齿轮(14),第二弹簧(9)下部设有齿条(16),齿条(16)与扇形齿轮(14)啮合,齿条(16)底部设有锤头(17),沙漏(1)上部右内壁设有铜锣(18),铜锣(18)上部与锤头(17)底部接触。

3.根据权利要求2所述的一种幼儿早教用趣味沙漏,其特征在于,还包括第一支杆(7)、主动轮(10)、花朵(11)、拉线(15),所述第一支杆(7)设置于所述第二支杆(8)的左侧,所述第一支杆(7)下部设有主动轮(10),所述主动轮(10)前侧设有花朵(11),所述主动轮(10)和从动轮(13)之间绕有拉线(15)。

4.根据权利要求3所述的一种幼儿早教用趣味沙漏,其特征在于,拉线(15)的材质为钢丝。

5.根据权利要求2所述的一种幼儿早教用趣味沙漏,其特征在于,第一支杆(7)的材质为Q235钢。

6.根据权利要求1所述的一种幼儿早教用趣味沙漏,其特征在于,第二支杆(8)的材质为Q235钢。

7.根据权利要求1所述的一种幼儿早教用趣味沙漏,其特征在于,沙子(19)为彩沙。
