专利号: 2018106079481
申请人: 芜湖拓达电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

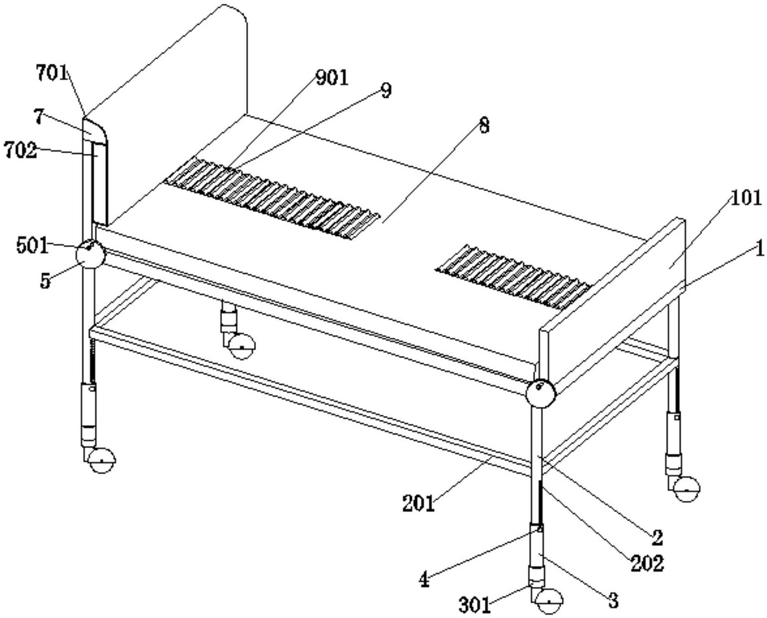

1.一种玻璃板件托运推车,其特征在于,包括主体(1),上支腿(2),下支腿(3),旋转板(4),卡件(401),拉动件(402),承接齿轮(503),传动带(504),承接板(6),连接板(601),延伸件(602),固定块(603),顶部海绵垫(7),连接件(701),侧边海绵垫(702),支撑板(8),凹口(801),滑槽(802),折叠棉布(9),滑件(901)和固定件(902),所述主体(1)为矩形板状结构,且主体(1)上通过焊接的方式左右对称安装有挡板(101),并且主体(1)的内部左右对称安装有内部转轴(103),并且内部转轴(103)的外端设有内部齿轮(104),且与内部齿轮(104)中部焊接,所述上支腿(2)的顶部通过焊接的方式安装在主体(1)下表面,上支腿(2)之间焊接有固定杆(201),所述下支腿(3)的底部设有万向轮(301),且下支腿(3)与上支腿(2)滑动连接,所述挡板(101)内表面设有侧边海绵垫(702),所述承接板(6)通过粘接的方式安装在侧边海绵垫(702)的侧边底部,且承接板(6)的底部通过焊接的方式与连接板(601)相连接,且连接板(601)的底部与延伸件(602)的一端相连接,并且延伸件(602)的底部通过固定块(603)固定安装在传动带(504)的上方,所述支撑板(8)为矩形结构,且支撑板(8)安放在主体(1)的上方,且支撑板(8)的头部位置设置矩形的凹口(801),并且凹口(801)的内部设有滑槽(802),所述上支腿(2)为圆柱形内部中空结构,且上支腿(2)内部通过焊接的方式安装有上安装板(203),并且上支腿(2)的侧边设有圆形的卡孔(202)。

2.根据权利要求1所述的一种玻璃板件托运推车,其特征在于,所述下支腿(3)为圆柱形内部中空结构,且下支腿(3)的内部通过焊接的方式安装有下安装板(302),所述下安装板(302)上方设有外撑弹簧(303),且下安装板(302)通过外撑弹簧(303)上安装板(203)相连接,并且下支腿(3)的侧边设有圆形的孔,并且孔的外侧上下边缘通过焊接的方式安装有限位件(404)。

3.根据权利要求2所述的一种玻璃板件托运推车,其特征在于,所述旋转板(4)为圆柱形板状结构,且旋转板(4)的内部设有圆形的T形槽,且旋转板(4)的侧边通过焊接的方式安装有撑挡件(403),并且旋转板(4)的侧边中间部位通过焊接的方式与卡件(401)的一端相连接。

4.根据权利要求3所述的一种玻璃板件托运推车,其特征在于,所述拉动件(402)为弧形可以伸缩结构,且拉动件(402)的内部设有内拉弹簧,并且拉动件(402)的前端为圆弧状的T形结构,且拉动件(402)的尾部通过焊接的方式与下支腿(3)相连接,并且拉动件(402)的前端通过T形结构安装在旋转板(4)的T形槽内。

5.根据权利要求1所述的一种玻璃板件托运推车,其特征在于,所述主体(1)左右两端对称设有旋转件(5),所述旋转件(5)为圆形板状结构,且旋转件(5)边缘位置设有圆形的孔,旋转件(5)的中间部位焊接有承接杆(502)相连接,圆形的孔内嵌有手摇件(501),并且承接杆(502)的内部位置焊接有承接齿轮(503),并且承接齿轮(503)的外侧通过卡齿与传动带(504)相连接,传动带(504)的另一端与内部齿轮(104)相连接。

6.根据权利要求1所述的一种玻璃板件托运推车,其特征在于,所述顶部海绵垫(7)的上方为弧形结构,且顶部海绵垫(7)的底部通过粘接的方式固定安装在挡板(101)的上方,并且顶部海绵垫(7)通过连接件(701)与侧边海绵垫(702)相连接。

7.根据权利要求1所述的一种玻璃板件托运推车,其特征在于,所述折叠棉布(9)的底部与滑件(901)固定连接,且滑件(901)通过固定件(902)与侧边海绵垫(702)的底部相连接。
