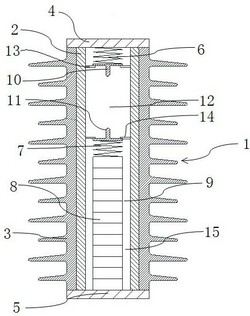

1.一种复合绝缘金属氧化物避雷器,其特征在于:该避雷器(1)包括空心绝缘管(2)、包覆于空心绝缘管(2)外侧壁上的伞群套(3)、分别设置于空心绝缘管(2)上下两端的第一金属端板(4)及第二金属端板(5),还包括自上而下轴向设置于空心绝缘管(2)内的第一金属弹性体(6)、放电间隙结构、第二金属弹性体(7)以及至少二个层叠设置的氧化锌电阻片(8),所述第一金属弹性体(6)、放电间隙结构、第二金属弹性体(7)以及氧化锌电阻片(8)均与空心绝缘管(2)于其径向形成间隙(9),所述第一金属弹性体(6)上端与第一金属端板(4)相连接,所述氧化锌电阻片(8)底端设于第二金属端板(5)上,所述第二金属弹性体(7)下端设置于氧化锌电阻片(8)顶端;
所述放电间隙结构包括沿空心绝缘管(2)轴向分离设置的第一放电电极(10)及第二放电电极(11),所述第一放电电极(10)与第二放电电极(11)之间形成一避雷器的串联间隙(12),所述第一放电电极(10)端部与第一金属弹性体(6)相连接,所述第二放电电极(11)端部与第二金属弹性体(7)相连接。
2.根据权利要求1所述的复合绝缘金属氧化物避雷器,其特征在于:所述第一金属弹性体(6)、放电间隙结构、第二金属弹性体(7)以及氧化锌电阻片(8)与所述空心绝缘管(2)同轴设置。
3.根据权利要求1所述的复合绝缘金属氧化物避雷器,其特征在于:还包括限位结构,所述限位结构于空心绝缘管(2)内侧壁径向设置,所述限位结构包括相互平行的第一限位圆环(13)和第二限位圆环(14),所述第一限位圆环(13)及第二限位圆环(14)外缘均设置于空心绝缘管(2)内侧壁上,并使该第一限位圆环(13)上表面与第一放电电极(10)端部下表面相接触,第二限位圆环(14)下表面与第二放电电极(11)端部上表面相接触,保证串联间隙(12)具有稳定的初始间隙距离。
4.根据权利要求1所述的复合绝缘金属氧化物避雷器,其特征在于:所述间隙(9)内填充有流体绝缘介质(15),所述流体绝缘介质(15)为绝缘气体或绝缘液体。
5.根据权利要求1所述的复合绝缘金属氧化物避雷器,其特征在于:所述第一放电电极(10)和第二放电电极(11)为几何对称结构,且第一放电电极(10)和第二放电电极(11)材质均为耐高温合金材料。
6.根据权利要求1所述的复合绝缘金属氧化物避雷器,其特征在于:所述空心绝缘管(2)为中空状的圆柱管,该空心绝缘管(2)为纤维增强树脂基复合材料制成。
7.根据权利要求1所述的复合绝缘金属氧化物避雷器,其特征在于:所述空心绝缘管(2)内侧壁还设置有耐高温涂层(16)。
8.根据权利要求1所述的复合绝缘金属氧化物避雷器,其特征在于:所述第一金属弹性体(6)及第二金属弹性体(7)均为金属弹簧。
