专利号: 2018106108893
申请人: 重庆工商大学
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

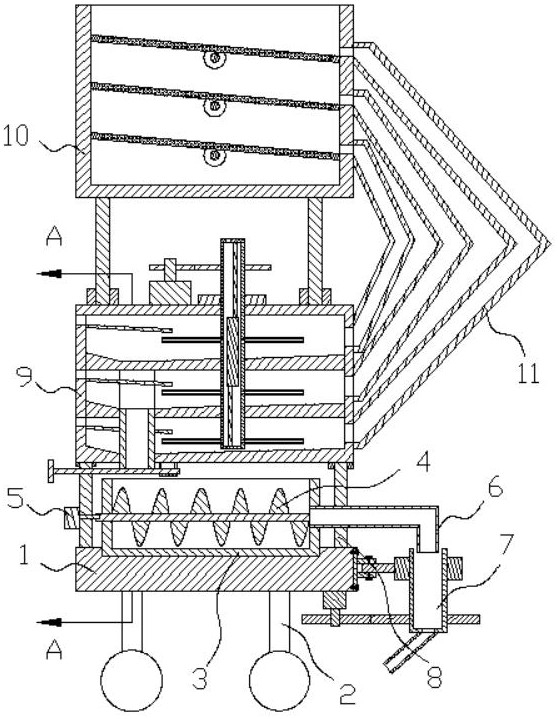

1.一种能够自动筛选分级的砂浆放料机,它包括支撑座(1)和行走装置(2),其特征在于,所述的支撑座(1)上设置有前后并排的三组送料装置和送料装置左右侧设置的支撑板(8),所述的支撑板(8)上设置有成浆装置(9),且右侧支撑板(8)上设置有与送料装置连通的输送管,所述的成浆装置(9)包括与支撑板(8)连接的成浆箱(25),所述的成浆箱(25)内设置有三层成浆支撑板(27),且成浆箱(25)的左右侧分别开设有与每层成浆支撑板(27)配合的水泥进料口(28)和进砂口(32),所述的成浆箱(25)的上部设置有成浆搅拌装置,三层成浆支撑板(27)均通过砂浆出料管(29)分别与送料装置的左端配合,所述的成浆箱(25)的上部设置有筛分装置(10),所述的筛分装置(10)包括设置在成浆箱(25)上的筛分支撑板(51),所述的筛分支撑板(51)上设置有筛分方筒(53),所述的筛分方筒(53)上下并排设置有三根前后走向的筛分转轴(54),所述的筛分转轴(54)连接有筛分电机,且筛分转轴(54)通过筛分连接套(55)连接有筛分网(56),所述的筛分网(56)的左右侧设置有筛分变形弹块(57),且三层筛分网(56)的网眼大小逐步降低,所述的筛分方筒(53)的右侧开设有与三层筛分网(56)分别配合的筛分出砂口(58),且三个筛分出砂口(58)通过钝角形的砂粒输送槽块(11)与三个进砂口(32)分别连通,所述的成浆搅拌装置包括成浆箱(25)上部设置的成浆搅拌电机(34),所述的成浆搅拌电机(34)通过成浆搅拌齿轮(35)与穿过上部两层成浆支撑板(27)的成浆搅拌轴(36)连接,且成浆搅拌轴(36)的上部安装在成浆箱(25)上部的成浆安装轴承座(38)上,所述的成浆搅拌轴(36)上套接有三组分别与三层成浆支撑板(27)配合的成浆搅拌杆(37),所述的成浆搅拌轴(36)和成浆搅拌杆(37)均为空心柱体,且成浆搅拌轴(36)上开设有与成浆搅拌杆(37)内腔连通的注水口(40),所述的成浆搅拌杆(37)下部均匀的开设有出水口(44), 所述的成浆搅拌轴(36)的上下部均为开口,上部固连有搅拌轴盖板(39),所述的搅拌轴盖板(39)上开设有注水口(40),且搅拌轴盖板(39)与上下均有推杆的注水升降拉杆(41)的上拉杆固定连接,所述的注水升降拉杆(41)的下部连接有与成浆搅拌轴(36)内腔配合的注水升降密封块(42)。

2.根据权利要求1所述的一种能够自动筛选分级的砂浆放料机,其特征在于,所述的送料装置包括支撑座(1)上设置的左右走向定量送料箱(3),所述的定量送料箱(3)内底部为圆弧形,且其内配合有定量送料绞龙(4),所述的定量送料绞龙(4)的转轴连接有定量送料电机(5),所述的定量送料箱(3)的右侧连通有与定量送料绞龙(4)配合的输送管(6),所述的输送管(6)的出料端口朝下,且每个定量送料箱(3)的输送管(6)的出口合并在一起。

3.根据权利要求2所述的一种能够自动筛选分级的砂浆放料机,其特征在于,所述的定量送料箱(3)嵌入在支撑座(1)上,所述的成浆箱(25)的下部通过成浆安装槽座(26)与支撑板(8)插套配合,所述的定量送料绞龙(4)的转轴与活动安装在支撑板(8)上的定量送料电机(5)插套配合;所述的筛分支撑板(51)与设置在成浆箱(25)上的筛分安装槽座(52)插套配合。

4.根据权利要求1所述的一种能够自动筛选分级的砂浆放料机,其特征在于,所述的成浆支撑板(27)包括连接有砂浆出料管(29)的出浆板和其左右两侧向外上倾斜的滑料斜板,所述的成浆箱(25)内设置有与水泥进料口(28)配合并向内下倾斜的水泥进料导向板(33),且水泥进料导向板(33)的内端位于成浆搅拌杆(37)的上方,所述的出浆板位于砂浆出料管(29)的前后侧为向外上倾斜的斜面。

5.根据权利要求1所述的一种能够自动筛选分级的砂浆放料机,其特征在于,左侧的支撑板(8)上穿插配合有与砂浆出料管(29)出口配合的砂浆出料活动挡块(30),且最下层的成浆支撑板(27)下方位于砂浆出料管(29)的右侧设置有与砂浆出料活动挡块(30)下表面支撑配合的活动挡块支撑座(31)。

6.根据权利要求2所述的一种能够自动筛选分级的砂浆放料机,其特征在于,所述的支撑座(1)的右侧安装有与输送管(6)配合的转动放料装置(7),所述的转动放料装置(7)包括通过放料轴承座安装装置安装在支撑座(1)上的放料转动轴承座(12),所述的放料转动轴承座(12)上安装有竖直走向并与输送管(6)配合的放料转动接料筒(13),所述的放料转动接料筒(13)的外侧套接放料转动齿轮(14),并通过齿轮啮合与支撑座(1)下方设置的放料转动电机(15)连接,所述的放料转动接料筒(13)的下部连通有向外下倾斜走向下端开口的放料斜管(16)。

7.根据权利要求6所述的一种能够自动筛选分级的砂浆放料机,其特征在于,所述的放料斜管(16)的下斜面均匀的开设有放料孔(17),所述的放料转动接料筒(13)的下部设置有高度检测器。

8.根据权利要求6所述的一种能够自动筛选分级的砂浆放料机,其特征在于,所述的放料轴承座安装装置包括通过放料轴承座安装螺栓(20)安装在支撑座(1)上的放料轴承座安装座(19),所述的放料轴承座安装座(19)的外侧设置有连接块配合槽座(21),所述的连接块配合槽座(21)插套配合有与放料转动轴承座(12)连接的放料轴承座连接块(18),且连接块配合槽座(21)的外侧还设置有与其内的放料轴承座连接块(18)压紧配合的连接块卡紧螺栓。
