专利号: 2018106137260
申请人: 蒙城县东正汽车有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

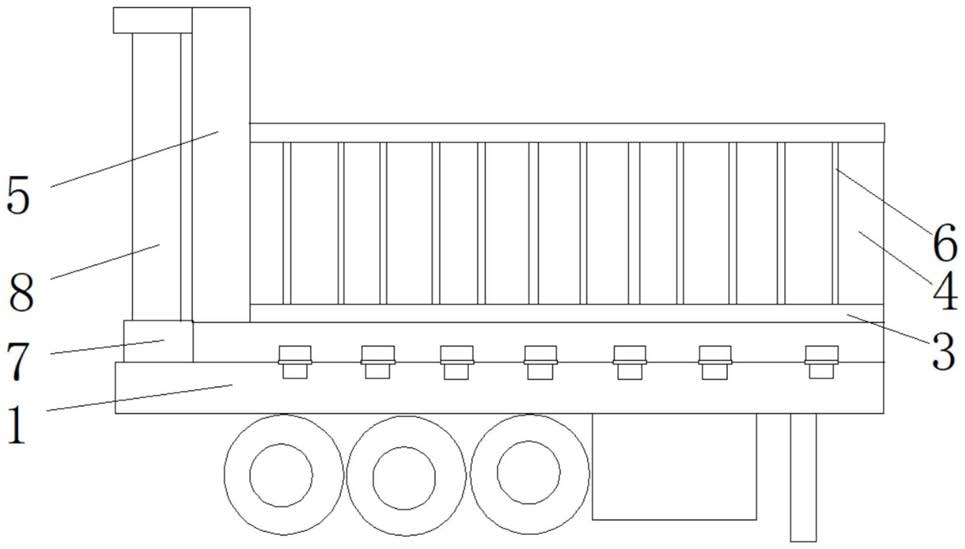

1.一种可防止物料残留的后翻式自卸半挂车,包括车架(1),其特征在于:所述车架(1)的顶部固定连接有折叠架(2),所述折叠架(2)远离车架(1)的一端固定连接有主横梁(3),所述主横梁(3)的顶部固定连接车厢(4),所述车厢(4)的一侧固定连接有前封框(5),所述车厢(4)的外壁固定连接有加强柱(6),所述车架(1)靠近前封框(5)的一端固定连接有油缸(7),所述油缸(7)的输出端固定连接有油缸杆(8),所述车厢(4)的内壁活动连接有防止物料残留装置(9);

所述防止物料残留装置(9),包括推箱(901),所述推箱(901)的背面固定连接有第一液压杆(902),所述第一液压杆(902)远离推箱(901)的一侧活动连接有第一液压缸(903),所述推箱(901)的正面固定连接有第二液压杆(904),所述第二液压杆(904)远离推箱(901)的一侧活动连接有第二液压缸(905),所述推箱(901)的内壁固定连接有上支撑板(906),所述推箱(901)的内壁固定连接有下支撑板(907),所述下支撑板(907)的顶部固定安装有电机(908),所述电机(908)的外壁套接有电机罩(909),所述电机罩(909)的一侧固定连接有出风过滤片(910),所述出风过滤片(910)的一侧开设有出风口(911),所述电机罩(909)远离出风过滤片(910)的一端固定连接有进风过滤片(912),所述进风过滤片(912)的一侧开设有进风口(913),所述进风过滤片(912)靠近进风口(913)的一端固定安装有滤尘袋(914),所述滤尘袋(914)的底部开设有吸口(915),所述吸口(915)的一侧固定连接有第一挡板(916),所述吸口(915)的另一侧固定连接有第二挡板(917)。

2.根据权利要求1所述的一种可防止物料残留的后翻式自卸半挂车,其特征在于:所述主横梁(3)远离前封框(5)的一端通过锁紧螺栓与车架(1)固定连接。

3.根据权利要求1所述的一种可防止物料残留的后翻式自卸半挂车,其特征在于:所述第一液压缸(903)和第一液压杆(902)的数量均为两个,每个第一液压杆(902)和第一液压缸(903)为一组,且每组第一液压杆(902)和第一液压缸(903)分别设置在推箱(901)的两端。

4.根据权利要求1所述的一种可防止物料残留的后翻式自卸半挂车,其特征在于:所述第一液压缸(903)与车厢(4)的前内壁固定连接,所述第二液压缸(905)与车厢(4)的后内壁固定连接。

5.根据权利要求1所述的一种可防止物料残留的后翻式自卸半挂车,其特征在于:所述滤尘袋(914)的材质为过滤纸。

6.根据权利要求1所述的一种可防止物料残留的后翻式自卸半挂车,其特征在于:所述推箱(901)的底部开设有吸风口(918)。

7.根据权利要求1所述的一种可防止物料残留的后翻式自卸半挂车,其特征在于:所述第一挡板(916)远离吸口(915)的一端与吸风口(918)一侧固定连接,所述第二挡板(917)远离吸口(915)的一端与吸风口(918)另一侧固定连接。

8.根据权利要求1所述的一种可防止物料残留的后翻式自卸半挂车,其特征在于:所述上支撑板(906)和下支撑板(907)的内壁设置有密封条。
