专利号: 2018106167035
申请人: 瑞安市佰乐雅工艺品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

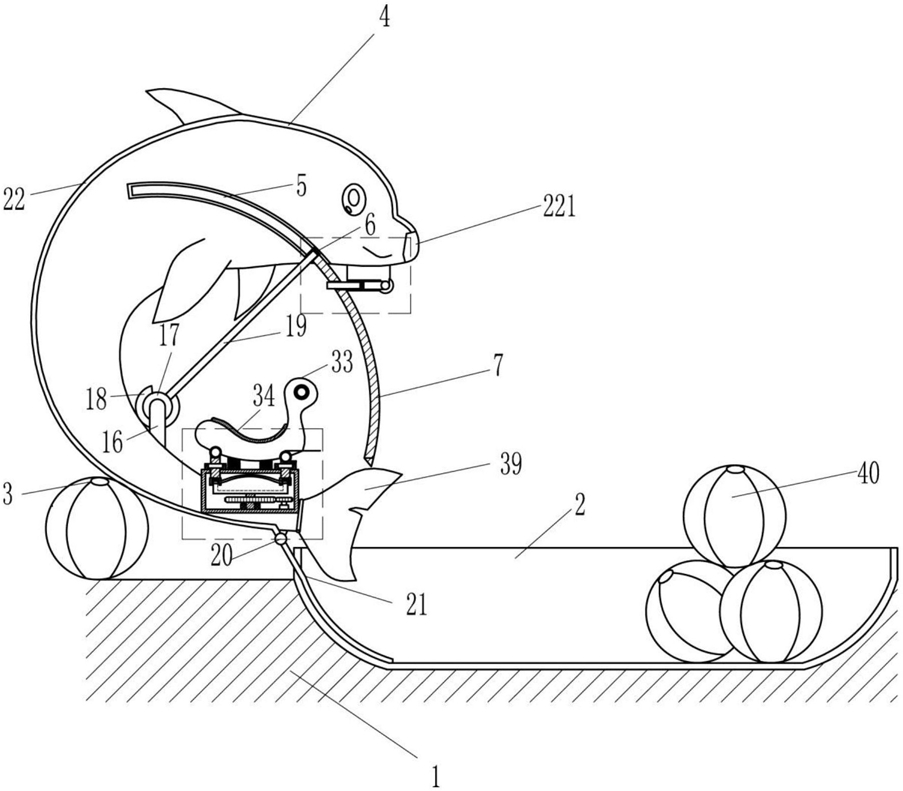

1.一种园林水景娱乐互动设备,包括有海豚塑像、水泵、进水管、出水管和喷头,其特征在是:还包括有第一球形支架、第一滑轨、第一滑块、挡板、安装板、第一卡杆、橡胶块、第一挡块、第二滑轨、第二滑块、第二卡杆、支撑杆、连接块、第二挡块、转杆、框体、电机、小齿轮、第一轴承座、第一转轴、大齿轮、凹凸架、安装筒、导向套、硬质弹簧、座椅、座垫、升降杆、卡块、第三滑块、第三滑轨、尾页和第二球形支架,地面上设有第一球形支架,第一球形支架位于水池左方,第一球形支架顶部安装有海豚塑像,海豚塑像前侧上部设有第一滑轨,第一滑轨上滑动式连接有第一滑块,第一滑块右侧设有挡板,海豚塑像右侧上部设有安装板,安装板前侧右部转动式连接有第一卡杆,第一卡杆左端设有橡胶块,安装板前侧右部设有第一挡块,第一挡块位于第一卡杆右侧,第一挡块与第一卡杆配合,安装板前侧下部设有第二滑轨,第二滑轨位于第一卡杆后侧,第二滑轨上滑动式连接有第二滑块,第二滑块前侧连接有第二卡杆,第二卡杆右端与橡胶块接触,挡板上部开有通孔,第二卡杆穿过通孔,海豚塑像右侧下部设有支撑杆,支撑杆顶端转动式连接有连接块,支撑杆后侧设有第二挡块,第二挡块与连接块配合,连接块顶部连接有转杆,转杆上端与第一滑块连接,海豚塑像底部右侧设有水泵,水泵右侧连接有进水管,进水管伸入水池内,水泵左侧连接有出水管,出水管绕过海豚塑像左侧,出水管末端设有喷头,喷头固定在海豚塑像上,海豚塑像右侧下部设有框体,框体内底部右侧设有电机,电机的输出轴上设有小齿轮,框体内底部中间设有第一轴承座,第一轴承座内连接有第一转轴,第一转轴上设有大齿轮,大齿轮与小齿轮啮合,第一转轴顶端设有凹凸架,框体顶部左右两侧均设有安装筒,框体顶部左右两侧均连接有硬质弹簧,硬质弹簧位于两个安装筒之间,硬质弹簧顶部之间设有座椅,座椅上侧设有座垫,座椅底部左右两侧均转动式连接有升降杆,左右两侧的升降杆分别穿过左右两侧的导向套,升降杆也穿过框体上壁,升降杆下端均设有卡块,凹凸架顶部左右两侧之间设有第三滑轨,第三滑轨上滑动式连接有两个第三滑块,左右两侧的第三滑块分别位于左右两侧的卡块下侧,海豚塑像下部右侧转动式连接有尾页,水池内底部右侧设有多个第二球形支架。

2.根据权利要求1所述的一种园林水景娱乐互动设备,其特征在是:还包括有靠板、靠垫和扶手,座椅上侧左部设有靠板,靠板右侧设有靠垫,靠板前后两侧下部与座椅前后两侧上部之间均连接有扶手。

3.根据权利要求2所述的一种园林水景娱乐互动设备,其特征在是:还包括有第一连接杆、第一定滑轮、第二定滑轮、拉绳、第二弹簧和第三弹簧,右侧的升降杆右侧上部设有第一连接杆,框体右侧上部设有第一定滑轮,框体右侧中部设有第二定滑轮,第一连接杆右端连接有拉绳,拉绳的右端连接在尾页前侧,框体右侧上部与尾页左侧上部之间连接有第二弹簧,地面与尾页左侧下部之间连接有第三弹簧。

4.根据权利要求3所述的一种园林水景娱乐互动设备,其特征在是:还包括有第二连接杆、第二轴承座、第二转轴、空心壳体、第四弹簧和铃铛,第二球形支架左侧设有第二连接杆,第二连接杆顶端设有第二轴承座,第二轴承座内连接有第二转轴,第二转轴外侧均匀连接有多个空心壳体,空心壳体上部均连接有第四弹簧,第四弹簧末端均设有铃铛。
