专利号: 2018106170324
申请人: 和县新拓工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

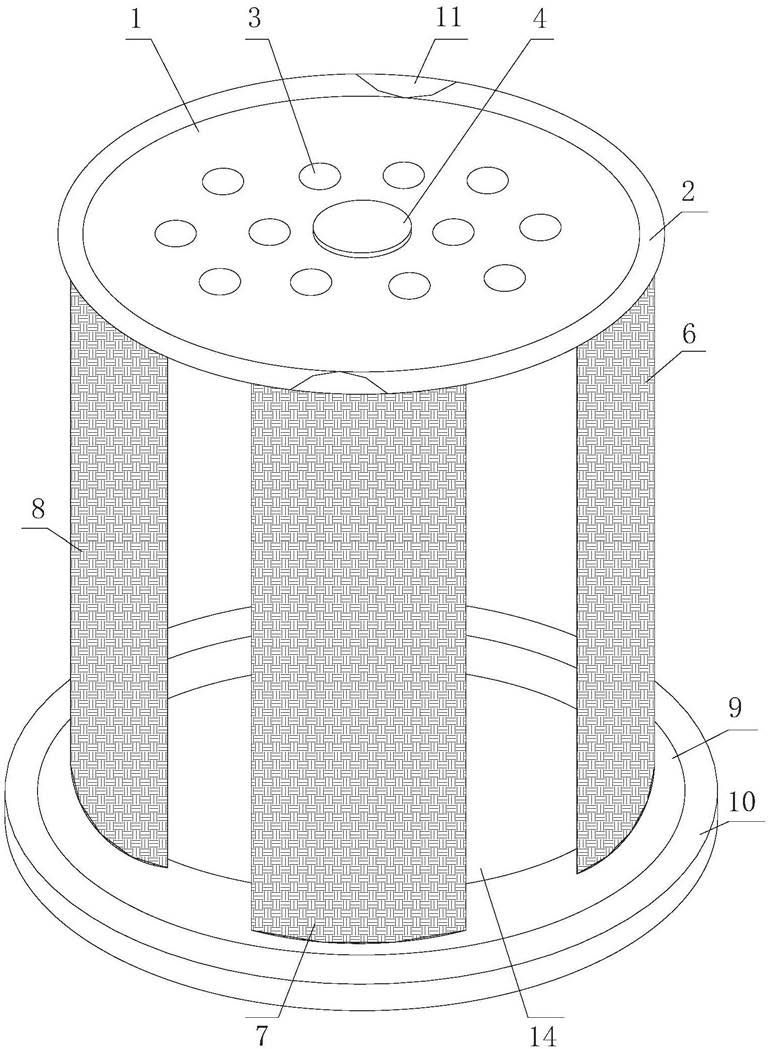

1.一种快速排水防盗市政道路井盖,包括井盖面(1)、井盖固定圈(2)、漏水孔(3)、卡盖(4)、支撑链(5)、第一挡板网(6)、第二挡板网(7)、第三挡板网(8)、底座(9)、底座外圈(10)、第一凹孔(11)、第二凹孔(12)、浮力吊球(13)、穿孔(14),其特征在于:所述井盖面(1)的边缘连接有井盖固定圈(2),井盖面(1)的面板上设置有漏水孔(3)、卡盖(4)、第一凹孔(11)和第二凹孔(12),所述漏水孔(3)设置于井盖面(1)的面板上,卡盖(4)设置于井盖面(1)面板的中间,第一凹孔(11)设置于井盖面(1)边缘的井盖固定圈(2)上,井盖固定圈(2)与井盖面(1)为固定焊接,且井盖固定圈(2)的边缘连接有一圈软胶层(201),第二凹孔(12)设置于井盖面(1)另一侧边边缘的井盖固定圈(2)上,所述井盖面(1)下侧的面板上连接有支撑链(5)、第一挡板网(6)、第二挡板网(7)和第三挡板网(8),支撑链(5)安装于井盖面(1)下侧面板的中间,支撑链(5)上方的顶端与卡盖(4)连接,支撑链(5)下方的顶端安装有浮力吊球(13),第一挡板网(6)、第二挡板网(7)和第三挡板网(8)均连接于井盖面(1)下侧的侧边,所述第一挡板网(6)侧边设置有第二挡板网(7),第二挡板网(7)的侧边设置有第三挡板网(8);

所述第一挡板网(6)由外侧固定网面(601)、固定层(602)、浮力纤维层(603)、浮力材质球(604)、上固定边(605)和下固定边(606)组成,所述外侧固定网面(601)的内部包裹有一层固定层(602),固定层(602)的内部设置有浮力纤维层(603)和浮力材质球(604),浮力材质球(604)设置于浮力纤维层(603)的内部,所述外侧固定网面(601)上侧顶端固定连接有上固定边(605),外侧固定网面(601)下侧的顶端固定连接有下固定边(606),第二挡板网(7)和第三挡板网(8)内部均由外侧固定网面(601)、固定层(602)、浮力纤维层(603)、浮力材质球(604)、上固定边(605)和下固定边(606)组成,浮力纤维层(603)内设置有多个浮力材质球(604),且浮力材质球(604)由固体浮力材料制成;

所述第一挡板网(6)、第二挡板网(7)和第三挡板网(8)的下方固定连接有连接有底座(9),底座(9)的外侧边缘连接有底座外圈(10),底座(9)的面板中间开设有穿孔(14)。

2.根据权利要求1所述的一种快速排水防盗市政道路井盖,其特征在于:所述支撑链(5)通过贯穿井盖面(1)与卡盖(4)固定焊接。

3.根据权利要求1所述的一种快速排水防盗市政道路井盖,其特征在于:所述卡盖(4)通过支撑链(5)与井盖面(1)活动连接。

4.根据权利要求1所述的一种快速排水防盗市政道路井盖,其特征在于:所述漏水孔(3)至少有两个或者两个以上,均设置于井盖面(1)的面板上。

5.根据权利要求1所述的一种快速排水防盗市政道路井盖,其特征在于:所述支撑链(5)与浮力吊球(13)之间由固定环连接。
