专利号: 2018106172508
申请人: 蒙城县东正汽车有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

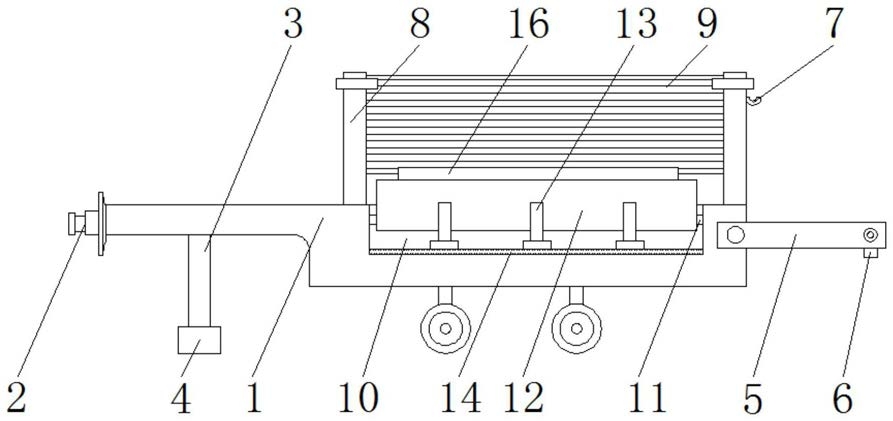

1.一种侧翻卸料的平板自卸半挂车,包括底板(1),其特征在于:所述底板(1)的左侧表面固定连接有牵引件(2),所述底板(1)的底部固定连接有液压支撑杆(3),所述液压支撑杆(3)的底部固定连接有液压支撑台(4),所述底板(1)的右侧表面通过转轴固定连接有后挡板(5),所述后挡板(5)的表面通过转轴固定连接有固定挂钩(6),所述固定挂钩(6)的表面与固定卡扣(7)的表面卡接,所述固定卡扣(7)的左侧表面与固定桩(8)的表面固定连接,所述固定桩(8)通过转轴转动连接有侧板(9),所述底板(1)的表面开设有固定凹槽(10),所述固定凹槽(10)的内壁转动连接有固定转轴(11),所述固定转轴(11)的表面通过轴承转动连接有旋转台(12),所述旋转台(12)的底部固定连接有液压油缸(13),所述液压油缸(13)的底部固定连接有橡胶块(14),所述底板(1)的表面开设有定位槽(15),所述定位槽(15)的内壁滑动连接有定位板(16),所述定位板(16)的底部固定连接有旋转丝杆(17),所述旋转丝杆(17)的表面螺纹连接有旋转齿盘(18),所述旋转齿盘(18)的表面啮合有主动齿轮(19),所述主动齿轮(19)的内圈与电机(20)的输出轴固定连接,所述旋转齿盘(18)通过轴承与固定柱(21)的表面固定连接,所述底板(1)的底部固定连接有车轮架(22),所述车轮架(22)通过转轴固定连接有车轮(23),所述底板(1)的顶部固定连接有固定板(24)。

2.根据权利要求1所述的一种侧翻卸料的平板自卸半挂车,其特征在于:所述固定桩(8)的底部与底板(1)的顶部固定连接,且固定桩(8)的数量为两个,两个固定桩(8)以底板(1)的竖直中线为对称轴对称分布在底板(1)的表面,且底板(1)的形状为鹅颈式。

3.根据权利要求1所述的一种侧翻卸料的平板自卸半挂车,其特征在于:所述侧板(9)与定位板(16)的长度比为1:0.75,且侧板(9)的底部与定位板(16)的顶部卡接,所述定位板(16)的表面开设有与侧板(9)相适配的凹槽。

4.根据权利要求1所述的一种侧翻卸料的平板自卸半挂车,其特征在于:所述橡胶块(14)的长度与固定凹槽(10)的长度相等,且橡胶块(14)的底部与固定凹槽(10)的内壁底部固定连接。

5.根据权利要求1所述的一种侧翻卸料的平板自卸半挂车,其特征在于:所述液压油缸(13)的数量为三个,三个液压油缸(13)等间距分布在橡胶块(14)的表面,且液压油缸(13)最大可承受的重量为15T。

6.根据权利要求1所述的一种侧翻卸料的平板自卸半挂车,其特征在于:所述旋转齿盘(18)与主动齿轮(19)均为锥齿轮,且旋转齿盘(18)与主动齿轮(19)的齿数比为2:1。

7.根据权利要求1所述的一种侧翻卸料的平板自卸半挂车,其特征在于:所述电机(20)的底部与定位槽(15)的内壁底部固定连接,且电机(20)为正反转电机。

8.根据权利要求1所述的一种侧翻卸料的平板自卸半挂车,其特征在于:所述固定柱(21)的表面开设有与旋转丝杆(17)相适配的凹槽,且固定柱(21)的底部与定位槽(15)的内壁底部固定连接,且固定柱(21)的材质为轴承钢。
