专利号: 2018106174698
申请人: 潍坊学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

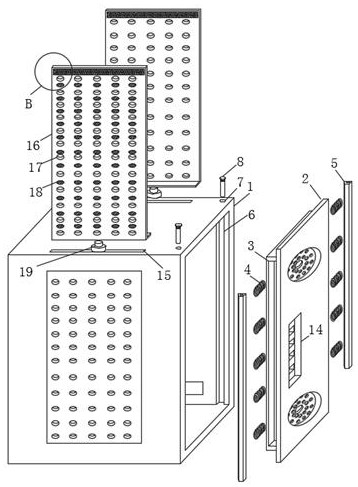

1.一种台式计算机机箱主板防尘罩,包括防尘罩本体(1),其特征在于:所述防尘罩本体(1)呈矩形框体结构,防尘罩本体(1)的开口处插接有固定金属板(2),所述固定金属板(2)的表面设置有伸缩槽(3),所述伸缩槽(3)的内部设置固定连接有弹簧(4),所述弹簧(4)的另一端固定连接在限位卡条(5)的表面设置的弹簧槽中,所述限位卡条(5)与防尘罩本体(1)的内壁设置的限位槽(6)配合连接,防尘罩本体(1)的顶面设置有定位孔(7),定位孔(7)设置有两组,两组定位孔(7)同时贯穿防尘罩本体(1)和限位卡条(5)的外壁设置,定位孔(7)的内部插接有加固销杆(8),所述固定金属板(2)的表面设置有防尘散热口(9),所述防尘散热口(9)的内部固定连接有散热隔板(10),防尘散热口(9)的左端通过螺钉固定连接有搭载架(11),所述搭载架(11)表面的凹槽中粘接有微型马达(12),所述微型马达(12)的转轴贯穿散热隔板(10)固定连接在调节转盘(13)的板面上,且固定金属板(2)的表面设置有功能接口区(14),所述防尘罩本体(1)的顶面上设置有升降槽(15),所述升降槽(15)的内部插接有呼吸板(16),所述呼吸板(16)的表面设置有呼吸孔(17)和橡胶塞(18),呼吸板(16)的底端固定连接有微型气缸(19),所述微型气缸(19)的底面固定连接在防尘罩本体(1)的内侧底面上,且呼吸板(16)的顶部设置有转动槽(20),所述转动槽(20)的内部转动连接有橡胶辊(21)。

2.根据权利要求1所述的一种台式计算机机箱主板防尘罩,其特征在于:所述固定金属板(2)呈T字型矩形板状结构,固定金属板(2)面积较大的端面尺寸与防尘罩本体(1)的板面尺寸相等,固定金属板(2)端面较小的部分的侧壁与防尘罩本体(1)的内壁相接触,固定金属板(2)表面的伸缩槽(3)设置有两个,两个伸缩槽(3)关于固定金属板(2)的中心对分布。

3.根据权利要求1所述的一种台式计算机机箱主板防尘罩,其特征在于:所述限位卡条(5)呈梯形柱体结构,限位卡条(5)的倾斜面与防尘罩本体(1)的开口内壁相接触,限位卡条(5)表面上的弹簧槽呈圆形柱体结构,弹簧槽设置有多个,多个弹簧槽呈等距离等大小排列在限位卡条(5)的表面上。

4.根据权利要求1所述的一种台式计算机机箱主板防尘罩,其特征在于:所述加固销杆(8)的上部杆体上设置有外螺纹,外螺纹与防尘罩本体(1)的表面上的定位孔(7)内部设置的内螺纹相配合,加固销杆(8)的下部杆体和限位卡条(5)顶部的定位孔(7)中均不设置螺纹连接副。

5.根据权利要求1所述的一种台式计算机机箱主板防尘罩,其特征在于:所述搭载架(11)呈圆形环状结构,搭载架(11)的外侧一体成型有挡环,且搭载架(11)的内壁固定连接有连接杆,连接杆的另一端固定连接在承载板上。

6.根据权利要求1所述的一种台式计算机机箱主板防尘罩,其特征在于:所述散热隔板(10)和调节转盘(13)的表面均设置有散热孔,散热隔板(10)与调节转盘(13)板面的散热孔相对应,且调节转盘(13)表面相邻散热孔之间设置有弹性塞,弹性塞的塞头呈半球体结构。

7.根据权利要求1所述的一种台式计算机机箱主板防尘罩,其特征在于:所述呼吸孔(17)呈圆孔形结构,呼吸孔(17)设置有两组,两组呼吸孔(17)同时贯穿防尘罩本体(1)和呼吸板(16)的外壁设置,每组呼吸孔(17)设置有多个,呼吸孔(17)与橡胶塞(18)相间分布,橡胶塞(18)呈半球形结构,橡胶塞(18)粘接在呼吸板(16)的外侧板面上,橡胶塞(18)与防尘罩本体(1)的表面设置的呼吸孔(17)相配合。
