1.一种氮硫共掺杂三维石墨烯泡沫电极材料的制备方法，其特征在于，包括如下步骤：将泡沫镍浸泡在包括氧化石墨烯、三聚氰胺、三聚硫氰酸、及足量溶剂的分散液中，进行溶剂热反应；惰性气氛下500 1200℃热处理溶剂热反应产物；蚀刻除去热处理产物中的泡沫~镍，得到氮硫共掺杂三维石墨烯泡沫。

2.根据权利要求1所述的一种氮硫共掺杂三维石墨烯泡沫电极材料的制备方法，其特征在于：所述包括氧化石墨烯、三聚氰胺、三聚硫氰酸、及足量溶剂的分散液中，氧化石墨烯、三聚氰胺、及三聚硫氰酸的质量比为1:（0.2 2）:（0.2 2.5），所述溶剂为体积比为（1~ ~ ~

7）:1的水和乙醇的混合溶液。

3.根据权利要求1所述的一种氮硫共掺杂三维石墨烯泡沫电极材料的制备方法，其特征在于：溶剂热反应时间为4 36 h，溶剂热温度为100℃ 200℃。

~ ~

4.根据权利要求1所述的一种氮硫共掺杂三维石墨烯泡沫电极材料的制备方法，其特征在于：热处理温度为500 1200℃，热处理时间为1 h  5 h，热处理气氛为氩气。

~ ~

5.根据权利要求1所述的一种氮硫共掺杂三维石墨烯泡沫电极材料的制备方法，其特征在于，具体步骤包括：

1）将氧化石墨烯分散于去离子水和乙醇混合溶剂中，得到氧化石墨烯分散液，然后依次加入三聚氰胺和三聚硫氰酸，搅拌均匀；

2）将泡沫镍直接切成30*60mm的大小，浸入步骤1）的液体中，然后装入100ml的聚四氟乙烯反应釜中进行水热反应；

3）水热完成后，将产物冷冻干燥，最后在氩气保护下，于管式炉中进行热处理；

4）热处理完成后，将产物置于5%的稀盐酸中，刻蚀掉泡沫镍；经多次离心洗涤后烘干样品，既得到氮硫共掺杂三维石墨烯泡沫；

所述泡沫镍厚度为0.5 2 mm；

~

所述热处理升温速率为2 20℃/min。

~

6.权利要求1 5任一项所述方法得到的氮硫共掺杂三维石墨烯泡沫电极材料。

~

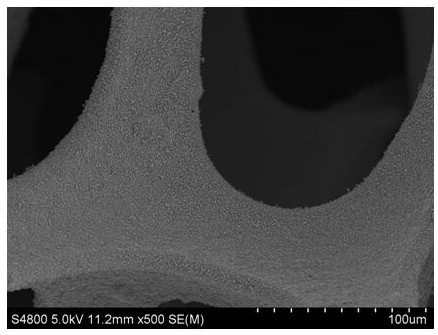

7.根据权利要求6所述的一种氮硫共掺杂三维石墨烯泡沫电极材料，其特征在于：包括三维掺杂石墨烯泡沫、及掺杂的氮、硫元素；所述掺杂的氮元素含量在3 7%、硫元素含量在1~

3%、氧含量在4 12%，掺杂量可控。

~ ~
