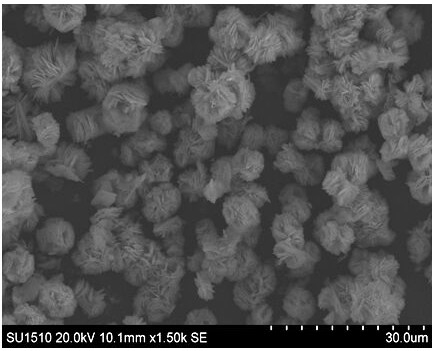

1.一种花状光催化剂，其特征在于：所述光催化剂的化学式为Zn5(OH)6(CO3)2；所述花状光催化剂为纳米片组成的花状结构，纳米片边长为2‑3μm，厚度为100‑200nm；所述花状光催化剂通过以下方法制备：将1mmol的氧化锌加入35mL蒸馏水中，再加入8mmol的碳酸铵，搅拌三十分钟后，转移到具有聚四氟乙烯内衬高压釜中，在180℃下恒温反应24小时；离心、洗涤、干燥，得产品。

2.权利要求1所述花状光催化剂在有机污染物光催化降解方面的应用。

3.根据权利要求2所述的应用，其特征在于：所述花状光催化剂在进行有机污染物光催化降解时，在有机污染物废水溶液中加入所述花状光催化剂，避光搅拌30min后，开启氙灯光源在紫外光照射下进行光催化反应60‑80min，即可；所述有机污染物废水溶液的浓度不高于4.5mg/L；所述花状光催化剂的加入量为每200mL有机污染物废水溶液加入0.1g。

4.根据权利要求3所述的应用，其特征在于：所述有机污染物为亚甲基蓝。
