专利号: 2018106181329
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

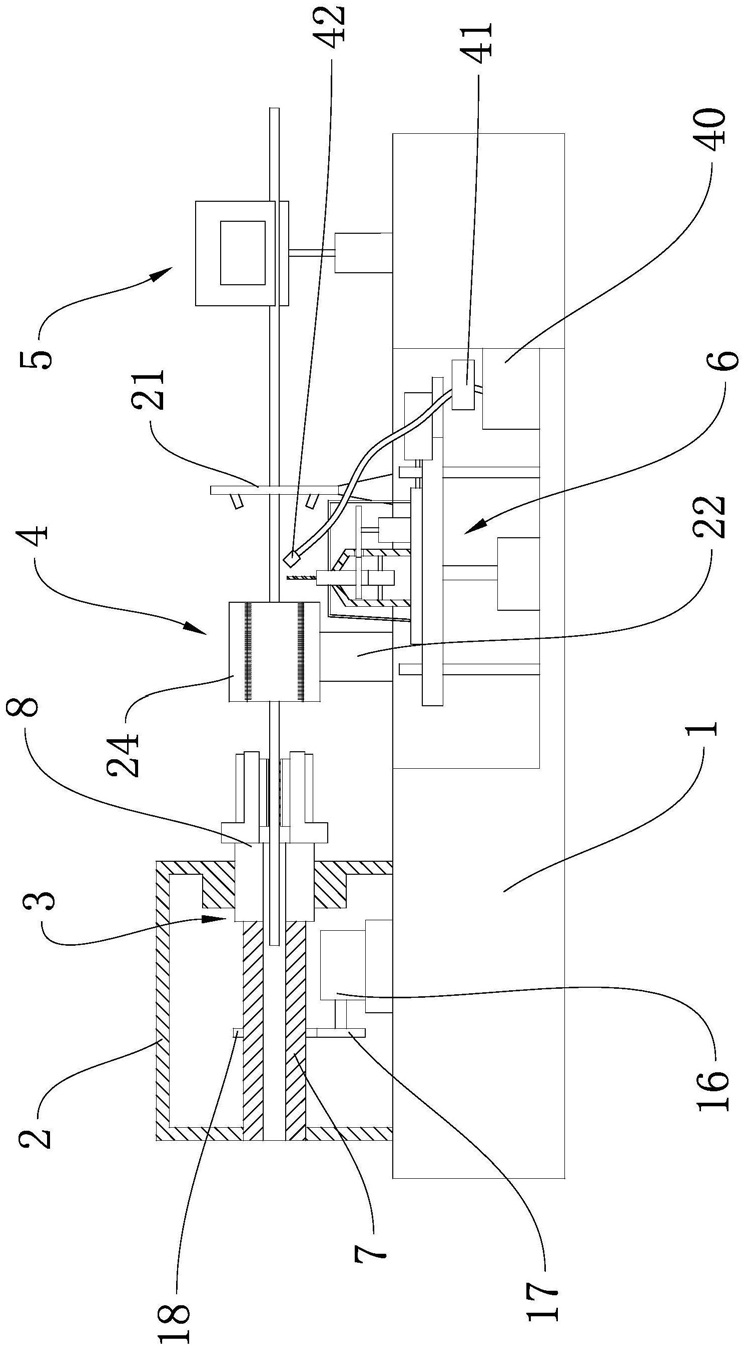

1.一种用于长轴上铣槽的加工机床,包括机架,其特征在于,所述的机架上固设有箱体,箱体上开设有进料口和出料口,进料口和出料口的位置相对应,所述的箱体上设置有用于装夹长轴的装夹机构,所述的机架上设置有用于测量长轴偏移方向的测量机构,所述的机架上设置有用于定位并对长轴进行纠偏矫正的定位矫正机构,所述的机架上还设置有用于对长轴进行铣槽的铣削机构;所述的装夹机构包括转动筒和装夹卡盘本体,所述的转动筒转动设置在箱体内,所述的装夹卡盘本体固设在转动筒上,装夹卡盘本体位于出料口上,所述的装夹卡盘本体上具有三个等角度设置的夹块,所述的夹块上均开设有凹槽,所述的凹槽内滑动设置有压块,所述的压块通过压簧与所述的凹槽底部相连,所述的压块上固设有左阻挡块和右阻挡块,左阻挡块与右阻挡块之间形成多个限制腔,限制腔内设有滚珠,所述的转动筒与一带其转动的驱动机构相连。

2.根据权利要求1所述的一种用于长轴上铣槽的加工机床,其特征在于,所述的驱动机构包括第一电机、齿轮一和齿轮二,所述的第一电机固设在箱体底部,所述的齿轮一同轴固设在第一电机的输出轴上,所述的齿轮二同轴固设在转动筒上,所述的齿轮一与所述的齿轮二啮合。

3.根据权利要求1所述的一种用于长轴上铣槽的加工机床,其特征在于,所述的 压块上具有限位凸起,所述的凹槽内壁上开设有与限位凸起对应的限位槽,限位凸起卡入限位槽内并能在限位槽内移动。

4.根据权利要求1所述的一种用于长轴上铣槽的加工机床,其特征在于,所述的测量机构包括安装架、固定架、若干红外线发射器和接收筒,所述的安装架固设在机架上,安装架呈环状,所述的红外线发射器等角度固设在安装架上,红外线发射器发射出的红外线能交汇于接收筒的轴线上,所述的固定架固设在机架上,所述的接收筒固设在固定架上,接收筒为圆筒状,所述的接收筒内壁贴合有接收层,接收层用于接收照射到长轴表面后反射的红外线,接收层上具有三条沿轴向的基准线,三条基准线绕接收筒轴线等角度设置;三条基准线与红外线发射器一一对应。

5.根据权利要求4所述的一种用于长轴上铣槽的加工机床,其特征在于,所述的基准线上具有刻度;所述的接收层为白色半透明材料;所述的接收筒为透明的亚克力材料。

6.根据权利要求1所述的一种用于长轴上铣槽的加工机床,其特征在于,所述的定位矫正机构包括推杆电机一、推杆电机二、推杆电机三、推块一、推块二和推块三,所述的推杆电机一固设在机架上,推杆电机一的输出轴竖直向上,所述的推块一固设在推杆电机一的输出轴端部,所述的推杆电机二固设在机架上,推杆电机二的输出轴水平设置,所述的推块二固设在推杆电机二的输出轴端部,所述的推杆电机三固设在机架上,推杆电机三的输出轴水平设置,所述的推块三固设在推杆电机三的输出轴端部,推杆电机二的输出轴与推杆电机三的输出轴相对设置,推块一、推块二和推块三三者形成一放置长轴的放置位。

7.根据权利要求1所述的一种用于长轴上铣槽的加工机床,其特征在于,所述的铣削机构包括推杆电机四、推杆电机五、升降板、移动板、刀架、刀头和铣刀,所述的推杆电机四固设在机架上,推杆电机四的输出轴竖直向上,所述的升降板固设在推杆电机四的输出轴端部,所述的移动板滑动设置在升降板上,所述的推杆电机五固定在升降板上,推杆电机五的输出轴与移动板相连;所述的刀架固设在移动板上,所述的刀头转动设置在刀架上,所述的铣刀固设在刀头上,所述的移动板上固设有第二电机,第二电机的输出轴竖直向上,所述的刀头上固设有齿轮三,所述的第二电机的输出轴上同轴固设有齿轮四,齿轮三与齿轮四啮合,所述的升降板上还固设有能将第二电机、刀架包覆的外壳。

8.根据权利要求1所述的一种用于长轴上铣槽的加工机床,其特征在于,所述的机床上设置有用于润滑与冷却的喷液机构,所述的喷液机构包括储液箱、恒流泵和喷头,所述的储液箱固设在机架上,喷头通过支架固设在机架上,喷头对准铣削位置,所述的储液箱通过管道与喷头相连,所述的恒流泵设置在管道上,恒流泵固设在机架上。
