电缆井
面议
专利号: 2018106187630
申请人: 东阳市中傲建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

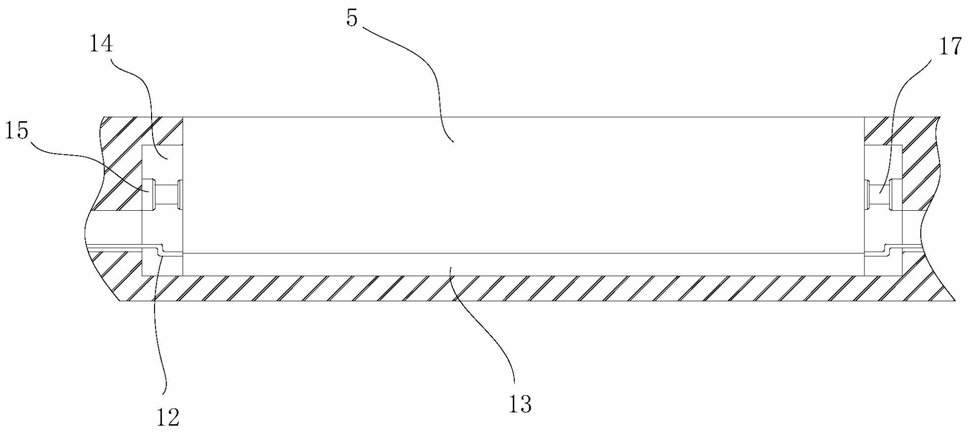

1.一种电缆井,其特征在于:包括埋设在电缆井中的圆柱形转动体,圆柱形转动体的上端与电缆井上端面平齐并密封,转动体的底部与井底接触,所述电缆井的两侧各固定设置一支撑块,所述转动体的底部设置一个凹腔,凹腔内填充一支撑部,凹腔两侧均开口,一根以上的电缆穿过整个凹腔并从转动体的另一端穿过,其凹腔的开口端通过支撑部密封,转动体的两侧各伸出一根金属转轴,金属转轴转动设置在支撑块上开设的转轴孔内。

2.如权利要求1所述的电缆井,其特征在于:所述转动体采用钢筋混凝土材料浇筑而成的空心结构或者采用空心钢材,其中间设置一个两侧开口的空腔,空腔内设置一块以上的连接片,各连接片的中心处连接一支撑筒,所述支撑筒中间具有一个转轴孔,转轴孔的圆心与整个转动体的圆心同心,所述金属转轴插入于转轴孔内,其两端分别伸出于转动体的两侧。

3.如权利要求1所述的电缆井,其特征在于:所述支撑块的一端设置有一个法兰盘,法兰盘通过一个以上的螺丝锁紧安装于井口内壁上,金属转轴均装入于支撑块的转轴孔内,所述金属转轴采用弹性金属材料制成。

4.如权利要求1所述的电缆井,其特征在于:所述支撑部整体采用充气硅胶材料制成,其中间具有一个充气腔,支撑部的一端设置一个弧形凸部,弧形凸部扣入于转动体底部的凹腔中,弧形凸部将一根以上的电缆压紧在凹腔中,支撑部的外侧端为一个外径与转动体相同的弧形面。

5.如权利要求4所述的电缆井,其特征在于:所述支撑部的两侧各设置一连接耳,连接耳密封装入于凹腔两侧的耳槽中,穿过连接耳设置有锁紧螺丝,锁紧螺丝锁入于整个转动体内,所述充气腔与凹腔之间通过一个以上的出气孔连接导通。

6.如权利要求1所述的电缆井,其特征在于:所述转动体的顶部开设一个平面,该平面与地面平齐,转动体的顶部两侧设置一个以上的定位凹腔,地面上正对定位凹腔嵌入设置定位螺栓,地埋中均嵌入设置一螺母,定位螺栓底部穿过螺母并伸入于定位凹腔中,定位螺栓外壁与定位凹腔内壁不接触。
