专利号: 2018106195016
申请人: 苏州忻庭沢机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

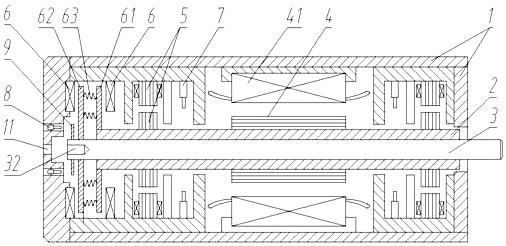

1.一种双轴磁悬浮轴承磁阻电机,包括机壳、转子轴和输出轴;其特征在于:所述转子轴设置在机壳内;所述转子轴沿中心轴线上设有贯穿的多边形通孔;所述输出轴设置在多边形通孔内,输出轴两端分别穿出转子轴;所述输出轴中间段设有多边形柱体;所述多边形柱体与多边形通孔配合连接;所述转子轴上设有转子;所述机壳内壁上围绕转子设有定子;

所述转子轴和机壳之间设有用于调节转子轴径向位置的径向磁悬浮轴承;所述机壳上还设有用于分别调节转子轴和输出轴轴向位置的轴向磁悬浮轴承;所述轴向磁悬浮轴承包括两个固定在机壳上的轴向磁悬浮轴承定子、盘式第一轴向磁悬浮轴承转子和盘式第二轴向磁悬浮轴承转子;所述第一轴向磁悬浮轴承转子套设在转子轴左端;所述第二轴向磁悬浮轴承转子套设在输出轴左端;所述第一轴向磁悬浮轴承转子和第二轴向磁悬浮轴承转子之间形成间隙;所述第一轴向磁悬浮轴承转子和第二轴向磁悬浮轴承转子之间通过设有弹簧相连;所述第一轴向磁悬浮轴承转子和第二轴向磁悬浮轴承转子设置在两个轴向磁悬浮轴承定子之间。

2.根据权利要求1所述的一种双轴磁悬浮轴承磁阻电机,其特征在于:所述转子轴上位于转子左右两侧分别设有径向磁悬浮轴承。

3.根据权利要求1所述的一种双轴磁悬浮轴承磁阻电机,其特征在于:所述转子轴和机壳之间设有用于监测转子轴径向位置的径向位置传感器。

4.根据权利要求1所述的一种双轴磁悬浮轴承磁阻电机,其特征在于:所述输出轴左端位于第二轴向磁悬浮轴承转子左侧套设有基准环;所述机壳上设有用于监测基准环在轴向所处位置的轴向位置传感器。

5.根据权利要求1所述的一种双轴磁悬浮轴承磁阻电机,其特征在于:所述输出轴左端沿中心轴线设有螺纹孔;所述机壳上设有通孔;所述通孔与螺纹孔正相对。

6.根据权利要求1所述的一种双轴磁悬浮轴承磁阻电机,其特征在于:所述多边形通孔为正六边形通孔;所述多边形柱体为正六边形柱体。
