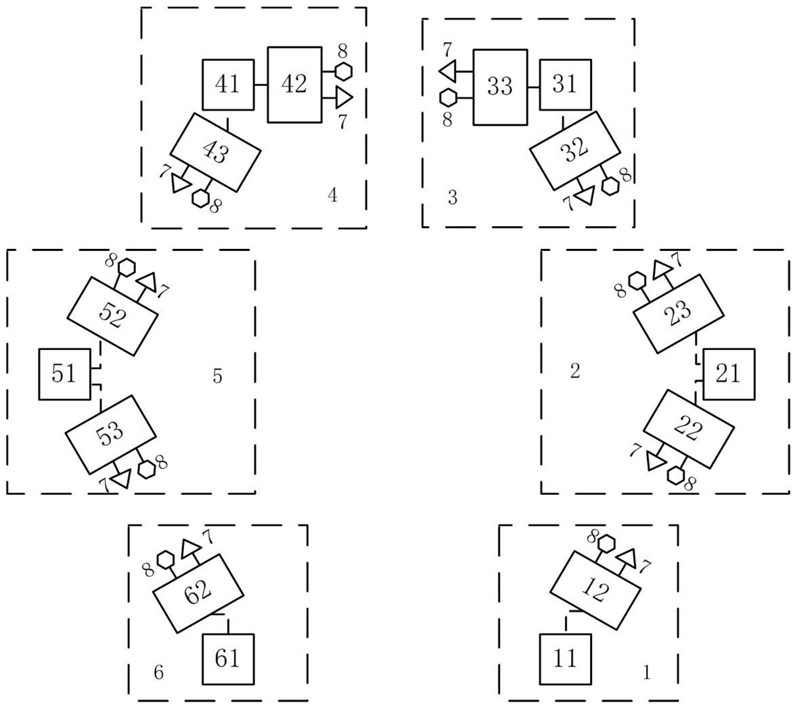

1.空间多节点激光自组网通信系统,其特征是,该系统由六个节点组成,第一节点与第六节点均由一个光收发模块、一个千兆网络交换机、一组大视场激光发射镜组和一组光接收镜组组成;其它每个节点均具有两个光收发模块、一个千兆网络交换机、两组大视场激光发射镜组和两组光接收镜组;每个节点中千兆网络交换机与光收发模块连接,光收发模块分别与大视场激光发射镜组和光接收镜组连接;各个节点之间通过各自对应的大视场激光发射镜组和光接收镜组相互连接;实现自组网系统内任意节点之间的数据传输;
自组网通信时,信息通过千兆网络交换机进入节点内部,经由千兆网络交换机传输至节点内的光收发模块后,光收发模块通过对应的大视场激光发射镜组和两组光接收镜组将信息传输至下一节点。
2.根据权利要求1所述的空间多节点激光自组网通信系统,其特征在于,所述光收发模块采用1.55μm窄线宽光源输出,发射端口使用单模FC/PC光纤跳线连接,接收端口使用芯径为105μm的多模FC/PC光纤跳线连接,网络端口使用千兆网线连接至千兆网络交换机。
3.根据权利要求1所述的空间多节点激光自组网通信系统,其特征在于,所述千兆网络交换机带宽大于光收发模块的带宽,网线带宽需大于光收发模块的带宽。
4.根据权利要求1所述的空间多节点激光自组网通信系统,其特征在于,所述光发射镜组由从光纤接口侧依次为具有负折射力的第一透镜和具有正折射力的第二透镜,为伽利略式望远系统结构,对激光进行准直扩束;大视场激光发射镜组发散角为6°,数值孔径NA为
0.14。
5.根据权利要求1所述的空间多节点激光自组网通信系统,其特征在于,所述光接收镜组由从接收侧依序为具有正折射力的第一透镜和具有负折射力的第二透镜,其中,所述第二透镜呈在接收侧表面凹陷形成的弯月形;光接收镜组接收靶面为105μm,接收视场为
0.9mrad。
