1.一种铅锌不锈钢多层防辐射复合板的爆炸焊接方法，其特征在于，所述爆炸焊接方法的整个装置包括铅板、锌板、不锈钢板、专用的蜂窝结构、专用粉状乳化炸药和雷管，具体焊接方法包括如下步骤：首先对材料的尺寸进行加工，对不锈钢板、锌板、铅板待焊表面进行表面处理，保持焊接面的清洁；将清洁后铅板、锌板、不锈钢板三种材料，通过平行法爆炸焊接或倾斜法爆炸焊接或双立式爆炸焊接的方式复合在一起；取2～8mm厚的蜂窝铝材料以及含有玻璃微球的专用粉状乳化炸药制成蜂窝结构炸药，将制好的蜂窝结构炸药平行放置在爆破复合的适配位置；雷管安置于炸药端部，并接入远端起爆器；起爆炸药，实现铅锌不锈钢多层复合板的焊接。

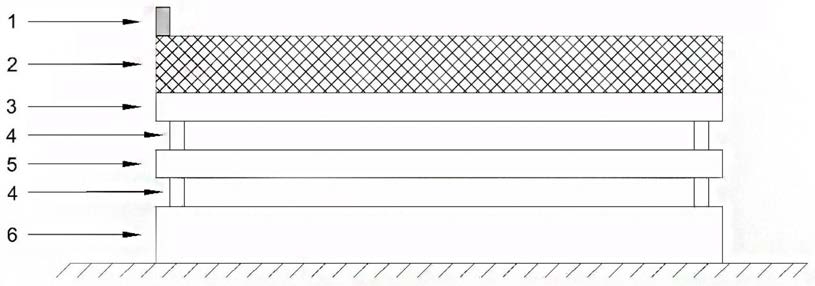

2.根据权利要求1所述的一种铅锌不锈钢多层防辐射复合板的爆炸焊接方法，其特征在于：将铅板、锌板、不锈钢板三种材料，通过平行法爆炸焊接的方式复合在一起的具体步骤如下：首先对材料的尺寸进行加工，对不锈钢板、锌板、铅板待焊表面进行表面处理，保持焊接面的清洁。将清洁后的铅板平行放置在专用实验地基上，通过支架支撑，依次将锌板和不锈钢板平行放置在铅板上方，在不锈钢板上方铺设一层防护材料，起到保护作用；取2～

8mm厚的蜂窝铝材料以及含有玻璃微球的专用粉状乳化炸药制成蜂窝结构炸药，将制好的蜂窝结构炸药平行放置在防护材料上方；雷管安置于炸药端部，并接入远端起爆器；起爆炸药，实现铅锌不锈钢多层复合板的焊接。

3.根据权利要求1所述的一种铅锌不锈钢多层防辐射复合板的爆炸焊接方法，其特征在于：将铅板、锌板、不锈钢板三种材料，通过倾斜法爆炸焊接的方式复合在一起，复合倾角控制在4°～15°。

4.根据权利要求1所述的一种铅锌不锈钢多层防辐射复合板的爆炸焊接方法，其特征在于：将铅板、锌板、不锈钢板三种材料，通过倾斜法爆炸焊接的方式复合在一起的具体步骤如下：首先对材料的尺寸进行加工，对不锈钢板、锌板、铅板待焊表面进行表面处理，保持焊接面的清洁；将清洁后的铅板、锌板、不锈钢板保持一定的间隙，垂直置于专用的实验地基上，在铅板和不锈钢板的外侧铺设一层防护材料，起到保护的作用；取2～8mm厚的蜂窝铝材料以及含有玻璃微球的专用粉状乳化炸药制成蜂窝结构炸药，将制好的蜂窝结构炸药分别垂直置于铅板和不锈钢板的外侧；雷管安置于炸药上方端部，两侧雷管接入同一起爆器；

起爆炸药，实现铅锌不锈钢多层复合板的焊接。

5.根据权利要求1所述的一种铅锌不锈钢多层防辐射复合板的爆炸焊接方法，其特征在于：将铅板、锌板、不锈钢板三种材料，通过双立式爆炸焊接的方式的具体步骤如下：首先对材料的尺寸进行加工，对不锈钢板、锌板、铅板待焊表面进行表面处理，保持焊接面的清洁；取2～3mm厚的蜂窝铝材料以及玻璃微球质量分数为20％的专用粉状乳化炸药制成蜂窝结构炸药，将制好的蜂窝结构炸药垂直置于专用的实验地基上并固定，然后将两对不锈钢板、锌板、铅板保持一定的间隙依次垂直放置在炸药两侧；雷管置于炸药上方中间处，起爆炸药，实现两对铅锌不锈钢多层复合板的焊接。

6.根据权利要求1所述的一种铅锌不锈钢多层防辐射复合板的爆炸焊接方法，其特征在于：所述不锈钢板的加工尺寸为300mm×200mm×5mm，所述锌板的加工尺寸为300mm×

200mm×5mm，所述铅板的加工尺寸为300mm×200mm×10mm。

7.根据权利要求1所述的一种铅锌不锈钢多层防辐射复合板的爆炸焊接方法，其特征在于：所述含有玻璃微球的专用粉状乳化炸药中玻璃微球的质量分数为5％～30％，密度为

0.4～1.1g/cm3，爆速为1800～3000m/s，炸药高度为5～30mm。
