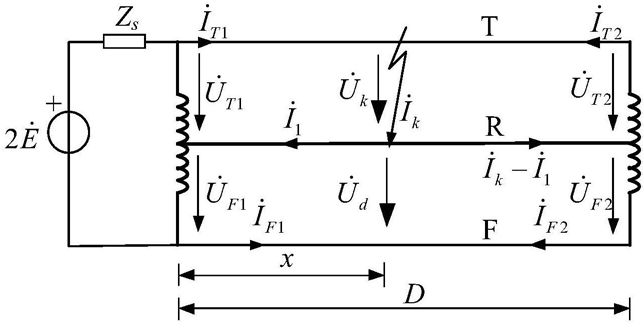

1.一种电气化铁路AT牵引网AT段故障定位方法,设电气化铁路AT牵引网AT段长度为D,接触线T的自阻抗为ZT,钢轨R的自阻抗为ZR,负馈线F的自阻抗为ZF,接触线T与钢轨R的互阻抗为ZTR,接触线T与负馈线F的互阻抗为ZTF,负馈线F与钢轨R的互阻抗为ZFR;同步测量牵引网AT段两端电压相量和电流相量,包括接触线T首端电压相量 和首端电流相量 末端电压相量 和末端电流相量 负馈线F首端电压相量 和首端电流相量 末端电压相量 和末端电流相量 其特征在于:AT段发生短路故障时,设故障位置x为短路故障位置距离AT段首端的长度,D-x短路故障位置为距离AT段末端的长度,则故障位置由公式(1)(2)(3)(4)进行计算:式中:长度D、x的单位均为km,各种阻抗Z单位均为Ohm/km;各首端电压相量 和末端电压相量 的单位均为V,各首端电流相量 和末端电流相量 的单位均为A。
2.根据权利要求1所述的一种电气化铁路AT牵引网AT段故障定位方法,其特征在于:设电气化铁路AT牵引网AT段长度为D,若AT段内发生接触线T和钢轨R的TR短路,则故障位置x由公式(1)(2)(3)(4)计算;故障位置在[0,D/2)区间时,选用公式(2)(4)计算,故障位置在[D/2,D]区间时,选用公式(1)(3)计算。
3.根据权利要求1所述的一种电气化铁路AT牵引网AT段故障定位方法,其特征在于:若AT段内发生负馈线F和钢轨R的FR短路,则故障位置x由公式(1)(2)(3)(4)计算,其中,故障位置在[0,D/2)区间时,选用公式(2)(4)计算,故障位置在[D/2,D)区间时,选用公式(1)(3)计算。
4.根据权利要求1所述的一种电气化铁路AT牵引网AT段故障定位方法,其特征在于:若AT段内发生接触线T和负馈线F的TF短路,则故障位置x由公式(1)(2)(3)(4)进行计算,其中故障位置在[0,D/2)区间时,选用公式(2)(4)计算,故障位置在[D/2,D]区间时,选用公式(1)(3)计算。
