专利号: 2018106215556
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

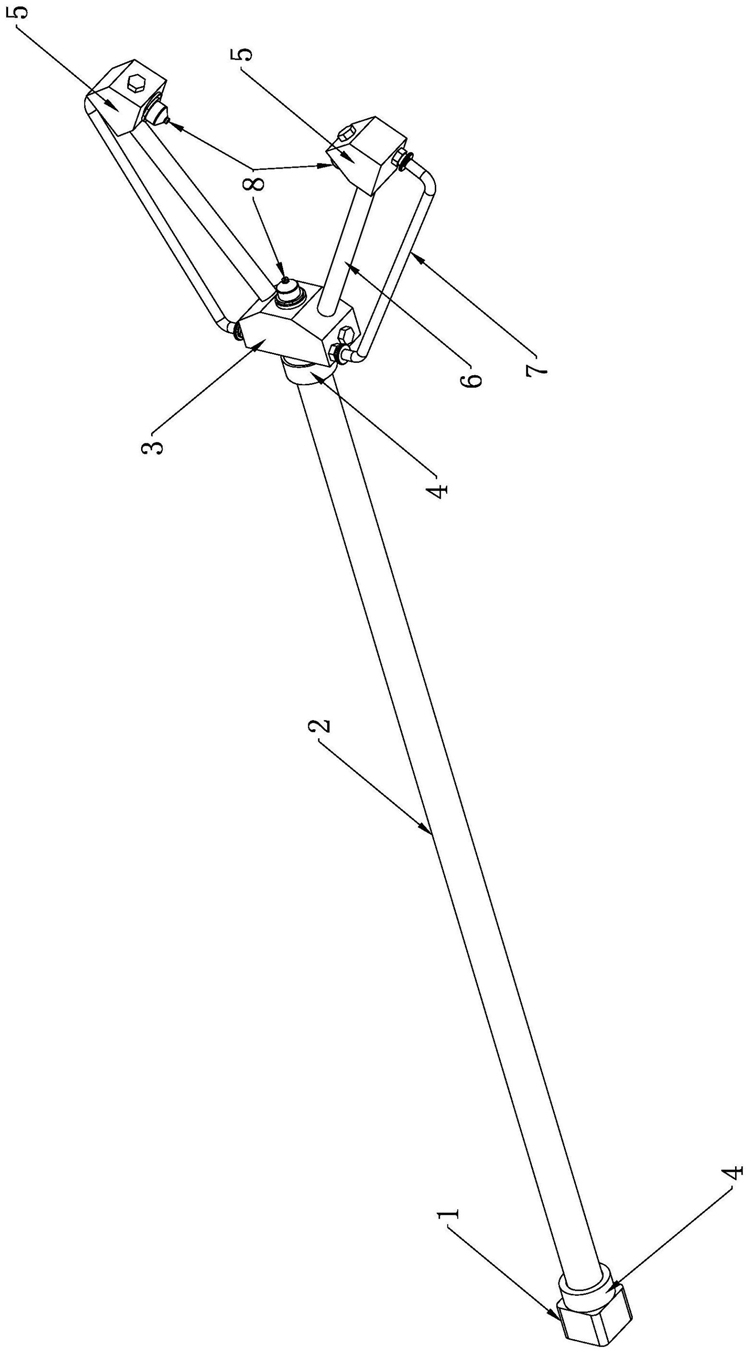

1.一种钢丝绳涂油枪,其特征在于包括进油头(1)、枪杆(2)、分配头(3)、两个密封压环(4)、两个混合喷头(5),

进油头(1)上设有用于安装进气管的气管接孔(101),其内部设有用于安装进油管的油管接孔(102)、气槽(103),气管接孔(101)与气槽(103)连通;进油头(1)设有气槽(103)的一端加工有第二台阶(104);

枪杆(2)包括外管(201)、穿设在外管(201)内部的内管(202)、两个气油分割器(203),内管(202)的内部空间作为油道,外管(201)及内管(202)构成的环形空间作为气道;每个气油分割器(203)一端设有凸台(2032),其内部沿轴向设有油孔(2031),该凸台(2032)上设有多个气孔(2033),其一侧设有第一台阶(2034);

内管(202)两端分别通过螺纹旋入对应侧的油孔(2031)内并通过台阶定位,油孔(2031)与油道连通;外管(201)两端分别搁置在对应侧的第一台阶(2034)上且二者固接,多个气孔(2033)与外管及内管之间的气道连通;

位于左端的气油分割器(203)的另一端穿过气槽(103)后通过螺纹旋入油管接孔(102)内并通过进油头(1)端面抵紧凸台(2032)进行定位,进油管与油孔(2031)连通,气槽(103)与多个气孔(2033)连通;密封压环(4)的一端与第二台阶(104)螺纹连接,另一端搁置在第一台阶(2034)上,旋动密封压环(4)压紧气油分割器(203)与进油头(1);

分配头(3)包括分配头本体(301),分配头本体(301)一端设有第一喷嘴接头(302),另一端设有管接头(303),其内部设有互相连通的第一主油道(304)及第一副油道(306)、互相连通的主气道及第一副气道(307),主气道包括多个第一主气道(3051)、多个第二主气道(3052),所述第一主气道(3051)、第二主气道(3052)通过第一副气道(307)连通;第一副油道(306)与两个支油道(308)连通;第一喷嘴接头(302)内装设一喷嘴(8),该喷嘴(8)与第一主油道(304)、第二主气道(3052)均连通;

位于右端的气油分割器(203)的另一端通过螺纹旋入第一主油道(304)内并通过管接头(303)的端面抵紧凸台(2032)进行定位,油道与第一主油道(304)连通,多个气孔(2033)与第一主气道(3051)连通;另一个密封压环(4)的一端与管接头(303)螺纹连接,另一端搁置在第一台阶(2034)上,旋动密封压环(4)压紧分配头(3)与气油分割器(203);

每个混合喷头(5)包括喷头本体(501),喷头本体(501)的侧面设有第二喷嘴接头(502),其内部设有互相连通的第二主油道(503)与第二副油道(504)、互相连通的第三主气道(505)与多个第二副气道(506);第二喷嘴接头(502)内装设一喷嘴(8),该喷嘴(8)与第二副油道(504)、多个第二副气道(506)均连通;

分配头(3)分别通过一组油管(6)、气管(7)与两个混合喷头(5)连接;油管(6)两端分别与支油道(308)、第二主油道(503)连通,气管(7)两端分别与第一副气道(307)、第三主气道(505)连通;

所述分配头(3)上装设的喷嘴、两个混合喷头(5)上装设的喷嘴呈三角形分布。

2.根据权利要求1所述的钢丝绳涂油枪,其特征在于多个所述气孔(2033)在凸台(2032)上沿圆周方向分布。

3.根据权利要求1所述的钢丝绳涂油枪,其特征在于所述第一主油道(304)与第一副油道(306)呈垂直设置,第一副油道(306)与第一副气道(307)平行设置且第一副气道(307)位于第一副油道(306)上方。

4.根据权利要求1所述的钢丝绳涂油枪,其特征在于所述两个支油道(308)位于第一喷嘴接头(302)的两侧。

5.根据权利要求1所述的钢丝绳涂油枪,其特征在于所述第一主油道(304)的进油口位于管接头(303)内的中间位置,其出油口位于第一喷嘴接头(302)内的中间位置;多个第一主气道(3051)的进气口位于管接头(303)内并沿圆周方向分布,多个第二主气道(3052)的出气口位于第一喷嘴接头(302)内并沿圆周方向分布。

6.根据权利要求1所述的钢丝绳涂油枪,其特征在于所述第二副油道(504)的出油口位于第二喷嘴接头(502)内的中间位置,多个第二副气道(506)的出气口位于第二喷嘴接头(502)内并沿圆周方向分布。
