专利号: 2018106217227
申请人: 范宝莲
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

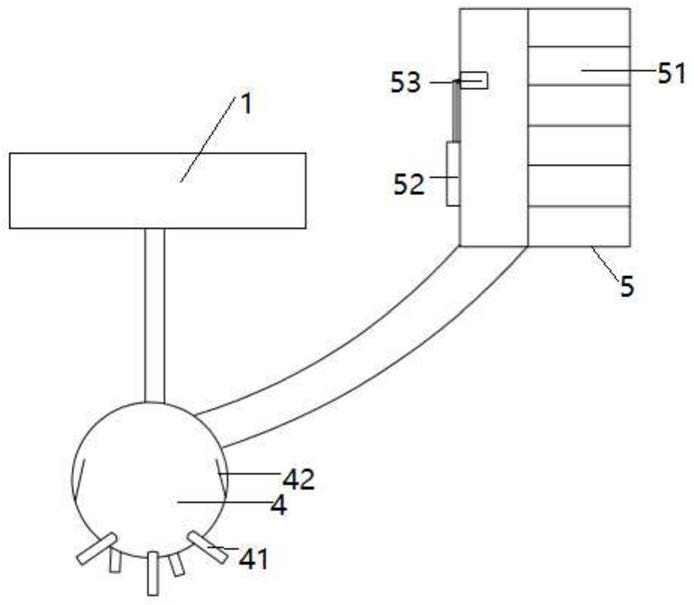

1.一种海底鱼类捕获装置,其特征是,包括采用不透水材料制成的气囊(1),分别与气囊连接的气泵(2)和真空泵(3),通过绳索与气囊连接的捕鱼结构(4),设于捕鱼结构下部的若干个弹性支撑腿(41)和配重块,与捕鱼结构联通的储存箱(5);储存箱上设有浮子和牵引绳,储存箱中设有若干个储存盒(51),每个储存盒上均设有封闭机构(511),捕鱼结构中下部设有若干个开口,每个开口的内侧边缘均设有可向内侧打开的翻转盖板(42);储存箱中设有诱鱼灯,还包括控制器(6),控制器分别与诱鱼灯、气泵、真空泵和各个封闭机构电连接;所述储存箱呈立方体状;储存箱包括底板,设于底板边缘上的若干条竖杆,设于各条竖杆上端上的矩形框架;储存盒的各个侧面和矩形框架上均设有渔网;储存箱左部通过横截面呈圆形的移动通道与捕鱼结构联通,各个储存盒均位于储存箱右部,各个储存盒均横向延伸,储存箱上设有第一气缸(52),第一气缸与设于储存箱左部内的扰动板(53)连接,所述封闭机构位于对应的储存盒左端,所述封闭机构包括红外传感器、第二气缸和推板,第一气缸、各个红外传感器和各个第二气缸均与控制器电连接。2.根据权利要求1所述的海底鱼类捕获装置,其特征是,所述捕鱼结构呈中空的球形,每个翻转盖板均通过转轴与对应的开口转动连接,每个翻转盖板和对应的开口之间均设有弹簧。3.根据权利要求1所述的海底鱼类捕获装置,其特征是,所述弹性支撑腿包括套管(411)、设于套管中的伸缩管(412)和位于套管顶部和伸缩管上端之间的弹簧(413)。4.一种基于权利要求1所述的海底鱼类捕获装置的方法,其特征是,包括如下步骤:(4-1)控制器控制真空泵给气囊抽真空,使真空泵工作时间T1,气囊中的气体向外排出,气囊体积变小,水对气囊的浮力变小;(4-2)气囊、捕鱼结构、各个支撑腿和配重块的重量大于水对气囊、捕鱼结构、各个支撑腿和配重块的浮力,气囊、捕鱼结构、各个支撑腿和配重块下降;(4-3)当各个支撑腿与海底接触时,在重力加速度和浮力的作用下,各个翻转盖板向捕鱼结构内侧打开,水里的鱼通过各个开口进入捕鱼结构中;各个弹性支撑腿给捕鱼结构提供缓冲力,捕鱼结构在缓冲力的作用下向上移动;(4-4)控制器控制气泵工作T2时间,给气囊充气,气囊体积逐渐增大,水对气囊、捕鱼结构、各个支撑腿和配重块的浮力大于气囊、捕鱼结构、各个支撑腿和配重块的重力,气囊、捕鱼结构、各个支撑腿和配重块一起向上移动,各个翻转盖板封闭,鱼被封闭在捕鱼结构中;(4-5)控制器控制诱鱼灯点亮,在诱鱼灯的引诱作用下,鱼进入储存箱中;延迟时间T4后,转入步骤(4-1)。5.根据权利要求4所述的海底鱼类捕获装置的方法,其特征是,还包括如下步骤:(5-1)控制器控制诱鱼灯打开时间达到T3后关闭,控制器控制第一气缸带动扰动板往复运动,每个红外传感器分别获得所在储存盒中的红外检测信号,控制器根据红外检测信号确定是否有鱼在储存盒中,控制器控制没有鱼的储存盒的第二气缸移动推板,将储存盒打开;(5-2)鱼进入某个储存盒之后,控制器控制所述储存盒的第二气缸移动推板,将储存盒关闭。
