专利号: 2018106233427
申请人: 陕西师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

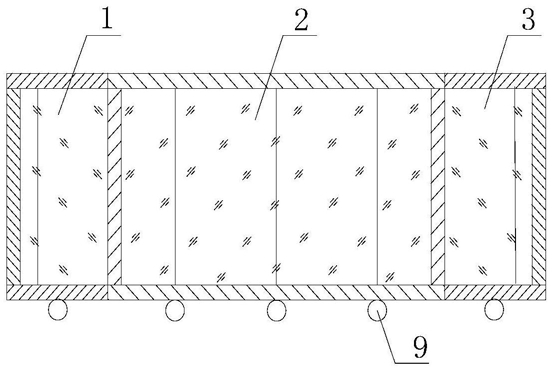

1.一种开放式隐形屋,其特征在于:隐形屋的前侧壁为景象合成箱(2)、后侧壁为景象分形箱(4)、左侧壁为左折射箱(1)、右侧壁为右折射箱(3),景象合成箱(2)、景象分形箱(4)、左折射箱(1)、右折射箱(3)的底部均设置有万向轮(9),景象合成箱(2)的中垂面与景象分形箱(4)的中垂面重合,左折射箱(1)与右折射箱(3)关于景象合成箱(2)的中垂面对称,左折射箱(1)的中垂面到景象合成箱(2)和景象分形箱(4)的距离相等,所述的景象合成箱(2)的前侧壁板和后侧壁板为透明直板、左侧壁板和右侧壁板以及顶板和底板为不透光直板,景象合成箱(2)内设置有V形开口朝后的第一V形透明板(5),第一V形透明板(5)关于景象合成箱(2)的中垂面对称且与后侧壁板和顶板及底板形成三角密封腔体,景象分形箱(4)与景象合成箱(2)的结构相同,景象分形箱(4)内第二V形透明板(7)与景象合成箱(2)内第一V形透明板(5)的V形开口朝向相同,所述的左折射箱(1)前侧壁板和后侧壁板为透明直板、左侧壁板和右侧壁板以及顶板和底板为不透光直板,左折射箱(1)内设有V形开口朝右的第三V形透明板(8),第三V形透明板(8)关于左折射箱(1)的中垂面对称且与右侧壁板和顶板及底板形成三角密封腔体,右折射箱(3)与左折射箱(1)的结构相同,右折射箱(3)内第四V形透明板(6)的V形开口与左折射箱(1)内第三V形透明板(8)的V形开口相对,第一V形透明板(5)、第二V形透明板(7)、第三V形透明板(8)、第四V形透明板(6)的结构和材质相同,左折射箱(1)与右折射箱(3)的三角密封腔体内注有透明液体,景象合成箱(2)和景象分形箱(4)内三角密封腔体之外的腔体内注有透明液体,左折射箱(1)、右折射箱(3)、景象合成箱(2)、景象分形箱(4)内透明的液位高度相同,景象合成箱(2)与景象分形箱(4)之间的距离L是右折射箱(3)的前侧壁板与后侧壁板之间距离M的2~5倍,第三V形透明板(8)的V形外表面所在平面、第四V形透明板(6)的V形外表面所在平面、左折射箱(1)右侧壁板外表面所在平面、右折射箱(3)左侧壁板外表面所在平面围成的空间为隐形屋的隐形空间a。

2.根据权利要求1所述的开放式隐形屋,其特征在于:所述的透明直板和所述的第一V形透明板(5)的材质为玻璃或有机玻璃。

3.根据权利要求1所述的开放式隐形屋,其特征在于:所述的第一V形透明板(5)的尖顶与该尖顶所对壁板之间的距离与第三V形透明板(8)的尖顶与该尖顶所对壁板之间的距离相等。

4.根据权利要求3所述的开放式隐形屋,其特征在于:第一V形透明板(5)的尖顶与该尖顶所对壁板之间的距离H为10~20mm。

5.根据权利要求1~4所述的开放式隐形屋,其特征在于:所述的第一V形透明板(5)的顶角为90°,第一V形透明板(5)中一肢侧板的长度是景象合成箱(2)前侧壁板长度的5/9倍。

6.根据权利要求1所述的开放式隐形屋,其特征在于:所述的景象合成箱2、景象分形箱(4)、左折射箱(1)、右折射箱(3)的高度相等。

7.根据权利要求1所述的开放式隐形屋,其特征在于:所述的透明液体为水。

8.一种使用权利要求1所述的开放式隐形屋的隐形空间扩展方法,其特征在于包括如下步骤:

(1)将左折射箱(1)与右折射箱(3)的三角密封腔体内注满水,景象合成箱(2)和景象分形箱(4)内三角密封腔体之外的腔体内注满水,移动景象分形箱(4),增大景象合成箱(2)与景象分形箱(4)之间的距离;

(2)同步移动左折射箱(1)和右折射箱(3),使左折射箱(1)与右折射箱

(3)关于景象合成箱(2)的中垂面对称,左折射箱(1)的中垂面到景象合成箱(2)和景象分形箱(4)的距离相等;

(3)调节左折射箱(1)和右折射箱(3)之间的距离,使透过景象合成箱(2)和景象分形箱(4)观察到的景象分形箱(4)后侧壁板后的景物与直接看到的景象分形箱(4)后面的景物大小相同,此时,左折射箱(1)的第三V形透明板(8)的V形外表面所在平面、左折射箱(1)右侧壁板外表面所在平面、右折射箱(3)的第四V形透明板(6)的V形外表面所在平面、右折射箱(3)左侧壁板外表面所在平面围成的隐形空间扩大完毕。
