专利号: 2018106241349
申请人: 郭木清
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

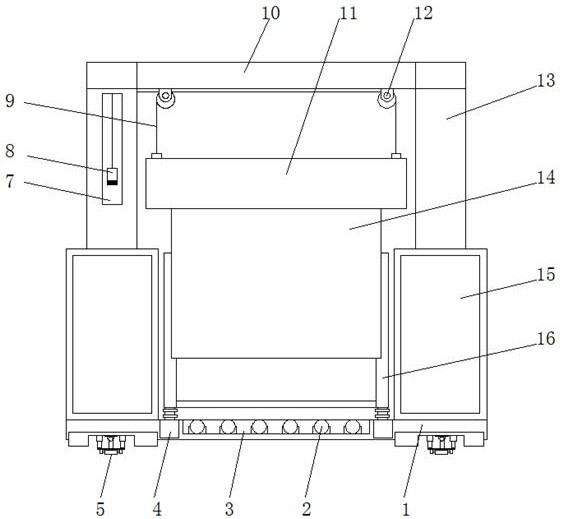

1.一种戏偶剧表演舞台,包括底座(1),其特征在于:所述底座(1)下表面的两侧均开设有凹槽,且凹槽的内部设置有万向轮(5),所述底座(1)顶部的左右两侧均固定安装有固定箱(15),所述固定箱(15)内腔一侧的下方固定安装有齿轮底板(34),所述固定箱(15)的内部设置有升降柱(13),所述升降柱(13)位于固定箱(15)内部的一端固定连接有限位板(6),所述限位板(6)的下表面固定连接有齿条(31),所述升降柱(13)的上端贯穿固定箱(15)并延伸至固定箱(15)的外部,所述升降柱(13)位于固定箱(15)外部的一端固定连接有顶板(10),所述固定箱(15)内腔的底部设置有橡胶垫(36),所述橡胶垫(36)的上表面开设有凹槽,且凹槽的内部设置有减震块,所述橡胶垫(36)位于齿条(31)的下方,所述顶板(10)的下表面固定安装有定向轮(12),所述顶板(10)的下侧设置有幕布卷筒(11),所述幕布卷筒(11)的内部设置有幕布(14),所述定向轮(12)通过幕布拉绳(9)与幕布卷筒(11)固定连接,所述幕布卷筒(11)的下侧设置有操作架(16),所述操作架(16)的内侧设置有转动轴(19),所述操作架(16)的下表面开设有散光孔(21)。

2.根据权利要求1所述的一种戏偶剧表演舞台,其特征在于:所述固定箱(15)内腔的左侧固定安装有左滑轨(35),所述左滑轨(35)的表面设置有左滑块(32),所述左滑轨(35)通过其表面设置的左滑块(32)与齿条(31)的左侧表面滑动连接,所述固定箱(15)内腔的右侧设置有螺杆座(30),所述螺杆座(30)的数量为两个,且两个螺杆座(30)之间设置有右螺杆(29),所述右螺杆(29)的表面设置有螺纹块,所述右螺杆(29)通过螺纹块与升降柱(13)滑动连接。

3.根据权利要求1所述的一种戏偶剧表演舞台,其特征在于:所述齿轮底板(34)顶部的两侧均固定安装有转轴支撑块(33),所述固定箱(15)的外侧固定安装有调节电机(37),所述调节电机(37)的输出端通过联轴器固定连接有调节转轴(38),所述调节转轴(38)贯穿固定箱(15)并延伸至固定箱(15)的内部,所述调节转轴(38)位于固定箱(15)内部的一端依次贯穿左右两个转轴支撑块(33)与固定箱(15)的内壁活动连接,所述调节转轴(38)位于固定箱(11)内部一端的表面套设有调节齿轮(39),且调节齿轮(39)位于两个转轴支撑块(33)之间,所述调节齿轮(39)与齿条(31)啮合。

4.根据权利要求1所述的一种戏偶剧表演舞台,其特征在于:所述底座(1)上表面的左右两侧均开设有下横向滑槽(4),所述下横向滑槽(4)通过其内部设置的滑块与操作架(16)滑动连接,所述底座(1)上表面的中心处开设有聚光槽(3),所述聚光槽(3)的内部设置有聚光灯珠(2),左侧固定箱(15)的正面开设有拉绳槽(7),所述拉绳槽(7)的内侧设置有拉环(8),所述幕布拉绳(9)远离幕布卷筒(11)的一端穿过定向轮(12)与拉环(8)固定连接。

5.根据权利要求1所述的一种戏偶剧表演舞台,其特征在于:所述操作架(16)内壁的两侧均开设有竖向滑槽(18),所述竖向滑槽(18)通过其内部设置的滑块与转动轴(19)的两端滑动连接,所述转动轴(19)的表面套接有舞台板(17),所述舞台板(17)上表面的两侧均设置有照明灯(22),所述舞台板(17)的表面插接有道具板(20)。

6.根据权利要求5所述的一种戏偶剧表演舞台,其特征在于:所述道具板(20)包括背景板(24)和场景板(25),所述舞台板(17)的上表面分别开设有背景板孔(23)和场景板孔(25),且背景板孔(23)和场景板孔(25)以转动轴(19)为中心呈对称设置。

7.根据权利要求1所述的一种戏偶剧表演舞台,其特征在于:所述万向轮(5)的上侧设置有伸缩套管(27),所述伸缩套管(27)的上端与凹槽的内壁固定连接,所述伸缩套管(27)的数量为两个,且两个伸缩套管(27)之间设置有球头万向节(28),所述球头万向节(28)的上端与凹槽的内壁固定连接,所述球头万向节(28)远离凹槽内壁的一端与万向轮(5)固定连接。
