专利号: 2018106291441
申请人: 衡山县龙形山农牧科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

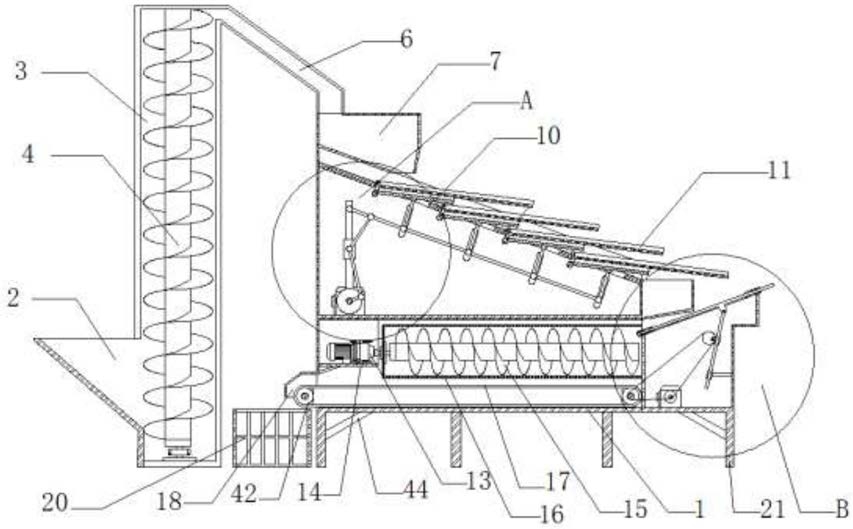

1.一种含茎叶分离的干茶叶预破碎装置,包括壳体(1),其特征在于,所述壳体(1)内部设有分离区、破碎区和出料口(18),所述分离区包括抖动装置,所述抖动装置包括多组筛板,所述筛板由高至低依次铰接于壳体(1)上;所述壳体(1)的左侧面下端开设有第一入料槽(2),所述第一入料槽(2)连接有输料筒(3),所述输料筒(3)的内部设有螺旋升降机(4),所述螺旋升降机(4)的转轴连接有第一电机(5),所述输料筒(3)的右侧面上端固定连接有连接管(6),所述连接管(6)的下端连接有第二入料槽(7),所述第二入料槽(7)的下端右侧开设有通孔,所述通孔位于分离区的最上层筛板的正上方,所述筛板包括下挡板(10)和上筛板(11),所述下挡板(10)的左侧下端铰接有铰接杆(45),所述下挡板(10)通过铰接杆(45)铰接于壳体(1),所述上筛板(11)的长度长于下挡板(10),且上筛板(11)与下挡板(10)的侧壁上端固定连接,所述下挡板(10)的右侧设有下开口,所述上筛板(11)的右侧设有上开口,所述下开口位于下一层的下挡板的上方,所述上开口位于下一层的上筛板(11)的上方,位于最下层的所述下挡板(10)的开口下方设有茶茎收纳槽(12),所述茶茎收纳槽(12)固定连接于壳体(1)外表面,所述位于最下层的上筛板(11)的开口下方设有送料装置,所述送料装置的一端连接至破碎区,所述破碎区包括第三电机(13),所述第三电机(13)固定连接有电机隔板(14),所述电机隔板(14)固定连接在壳体(1)上,所述第三电机(13)的输出轴连接有滚刀(15),所述滚刀(15)外侧设有筛网(16),所述筛网(16)为圆筒状,所述筛网的外侧面周向开设有多个圆孔,所述筛网(16)固定连接于壳体(1),所述筛网(16)的右侧面上端开设有通口,所述通口连接送料装置,所述筛网(16)的下方设有输送带(17),所述输送带(17)的一端穿过出料口(18)并延伸于壳体(1)的外部;

所述下挡板(10)的左侧面设有挡料板(19);

所述出料口(18)的下方固定连接有收纳袋固定架(20)。

2.根据权利要求1 所述的一种含茎叶分离的干茶叶预破碎装置,其特征在于,所述抖动装置包括第二电机(8),所述第二电机(8)的一侧面设有固定杆(22),所述固定杆(22)设有通孔,所述第二电机的输出轴穿过通孔连接有转盘(9),所述转盘(9)的边缘处铰接有第一连接杆(23),所述第一连接杆(23)的一端铰接有第二连接杆(24),同时所述第二连接杆(24)与第一连接杆(23)的连接处铰接有第一滑套(25),所述第一滑套(25)滑动连接于固定杆(22),所述固定杆(22)的顶端铰接有第三连接杆(26),所述第三连接杆(26)还与第二连接杆(24)的一端铰接,所述第三连接杆(26)上依次铰接有多个筛板连接杆(27),所述筛板连接杆(27)与第三连接杆(26)的铰接处还固定连接有限位杆(28),所述限位杆(28)的一端滑动连接有限位槽(29),所述限位槽(29)开设于壳体(1)的内表面,所述筛板连接杆(27)铰接在下挡板(10)的下端。

3.根据权利要求1 所述的一种含茎叶分离的干茶叶预破碎装置,其特征在于,所述送料装置包括第四电机(30),所述第四电机(30)的输出轴连接有第一滚轮(31),所述第一滚轮(31)外活动连接有传动皮带(32),所述传动皮带(32)还连接有第二滚轮(33),所述第二滚轮(33)铰接在壳体(1)的内壁上,所述第二滚轮(33)的边缘处铰接有第二滑套(35),所述第二滑套(35)内滑动连接有第四连接杆(36),所述第四连接杆(36)的下端滑动连接有第三滑套(37),所述第三滑套(37)铰接有第五连接杆(38),所述第五连接杆(38)固定连接在壳体(1)的内壁上,所述第五连接杆(38)的顶端铰接有送料板(39),所述送料板(39)的两端分别滑动连接有第四滑套(40)和第五滑套(41),所述第四滑套(40)固定连接在筛网(16)通口所在位置的壳体(1)上,所述第五滑套(41)固定连接在壳体(1)的右侧面上。

4.根据权利要求1 所述的一种含茎叶分离的干茶叶预破碎装置,其特征在于,所述输送带(17)内滚动连接有主动轮(34)和从动轮(42),所述主动轮(34)的中部设有传动轴(43),所述传动轴(43)滚动连接有传动皮带(32)。

5.根据权利要求1 所述的一种含茎叶分离的干茶叶预破碎装置,其特征在于,所述壳体(1)固定连接有多个支撑腿(21),所述支撑腿(21)和壳体(1)的连接处固定连接有加强筋(44)。
